Oplossen van problemen (zie
storingen" [ 4 14])
WAARSCHUWING
Stop de werking en schakel de
voeding UIT als er zich iets
abnormaals voordoet (brandgeur,
enz.).
Als u de unit onder dergelijke
omstandigheden laat werken, kan dit
leiden tot een defect, elektrische schok
of brand. Neem contact op met uw
dealer.
WAARSCHUWING
De unit is uitgerust met een
veiligheidssysteem voor
koelmiddellekdetectie.
Om efficiënt te zijn, MOET de unit na
de installatie, op het onderhoud na,
altijd van stroom voorzien zijn.
VOORZICHTIG
Stel kleine kinderen, planten of dieren
NOOIT rechtstreeks bloot aan de
luchtstroom.
VOORZICHTIG
Raak de lamellen van de
warmtewisselaar NIET aan. Deze
lamellen zijn scherp en kunnen
snijwonden veroorzaken.
4
Over het systeem
De ERA gebruikt R32-koelmiddel, dat als A2L geclassificeerd staat
en weinig ontvlambaar is. Om te voldoen aan de eisen voor
verhoogde dichtheid van koelsystemen en IEC60335-2-40 moet de
installateur extra maatregelen nemen. Zie
R32-koelmiddel" [ 4 7] voor meer informatie.
apparatuur met
De ERA -unit is ontworpen voor installatie buitenshuis en is bedoeld
voor lucht-lucht-warmtepomptoepassingen.
Het binnenunitdeel van dit ERA -warmtepompsysteem kan worden
gebruikt voor verwarmen/koelen en voor toepassingen met verse
lucht of een luchtgordijn.
OPMERKING
Slechts één binnenunit-paartoepassing is toegestaan voor
de ERA -buitenunit, d.w.z.:
▪ één AHU-aansluiting met één EKEA + EKEXVA-kit,
▪ of één compatibel luchtgordijn.
ERA200~300AMYFB
Inverter-buitenunit voor AHU-optiekit en luchtgordijnen
4P780153-1 – 2024.07
"8 Opsporen en verhelpen van
"2.1 Instructies voor
WAARSCHUWING
▪ Wijzig, demonteer, verwijder, herinstalleer of repareer
de unit NIET zelf aangezien een verkeerde demontage
of installatie een elektrische schok of brand kan
veroorzaken. Neem contact op met uw dealer.
▪ Bij een accidenteel koelmiddellek mag er geen open
vuur zijn. Het koelmiddel zelf is helemaal veilig, niet-
giftig en matig ontvlambaar, maar er zal wel een giftig
gas vrijkomen wanneer het koelmiddel per ongeluk lekt
in een kamer met lucht van een ventilatorkachel,
gasfornuis, enz. Laat de reparatie van een lek altijd
controleren door erkend servicepersoneel voordat u de
unit weer in gebruik neemt.
WAARSCHUWING
De unit is uitgerust met een veiligheidssysteem voor
koelmiddellekdetectie.
Om efficiënt te zijn, MOET de unit na de installatie, op
korte onderhoudsperiodes na, altijd van stroom voorzien
zijn.
OPMERKING
Gebruik het systeem NIET voor andere doeleinden.
Gebruik de unit NIET voor het koelen van precisie-
instrumenten, voedsel, planten, dieren of kunstwerken, om
te voorkomen dat de kwaliteit ervan wordt aangetast.
OPMERKING
Voor latere wijzigingen of uitbreidingen van uw systeem:
Een volledig overzicht van toegelaten combinaties (voor
latere systeemuitbreiding) vindt u in de technische data en
moet worden geraadpleegd. Neem contact op met uw
installateur voor meer informatie en professioneel advies.

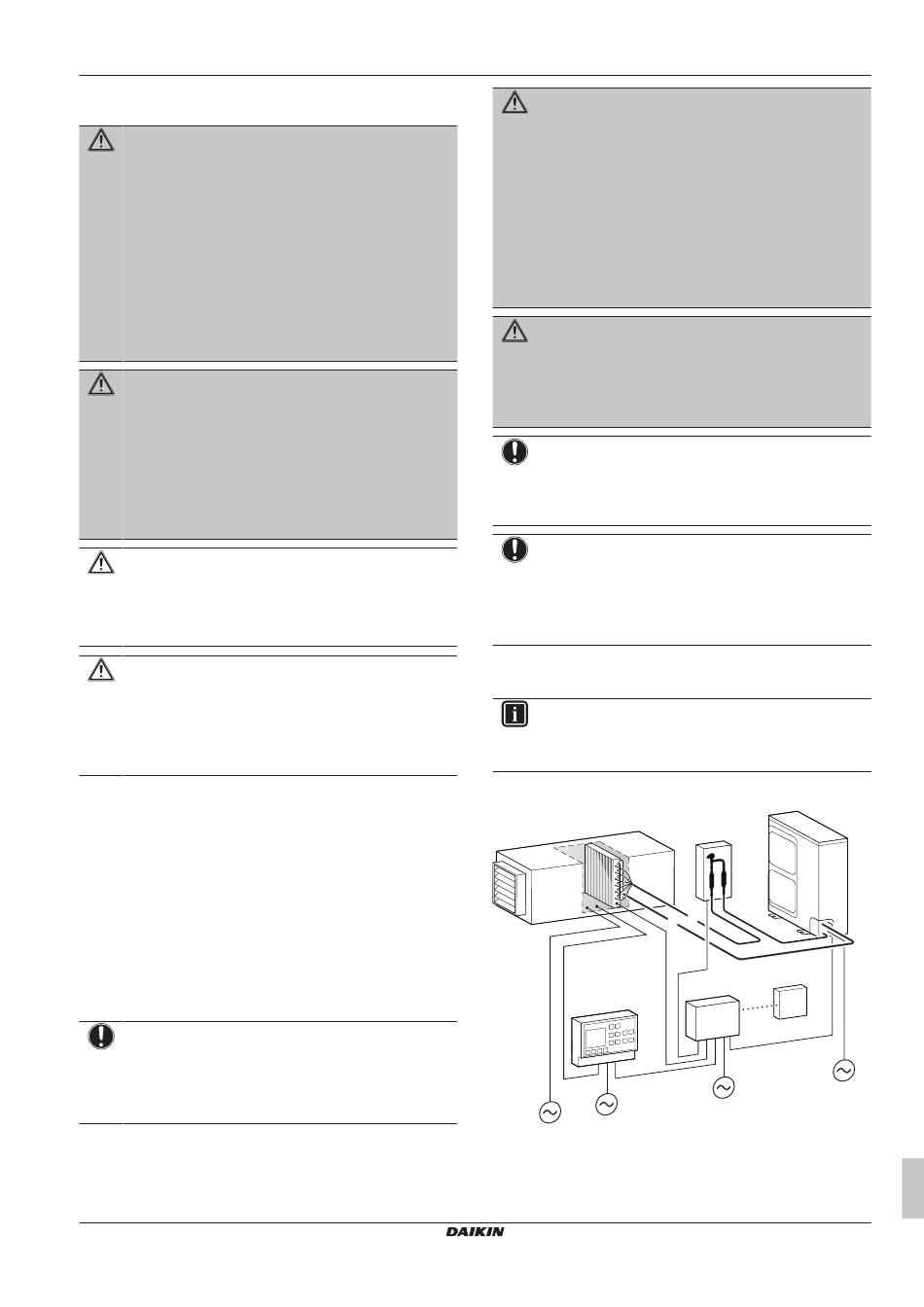

4.1
Systeemlay-out
INFORMATIE
De volgende afbeelding is slechts een voorbeeld en komt
mogelijk NIET volledig overeen met de lay-out van uw
systeem.
Aansluiting AHU
A H U
C o n t r .
a
Gasleiding (lokaal te voorzien)
b
Vloeistofleiding (lokaal te voorzien)
AHU
Luchtbehandelingsunit (lokale levering)
BRC
Bedrade afstandsbediening
Contr.
Controller (lokaal te voorzien)
EKEA
Besturingskast
Montagehandleiding en gebruiksaanwijzing
4 Over het systeem
O / U
E K E X V A
a b
B R C
E K E A
11
