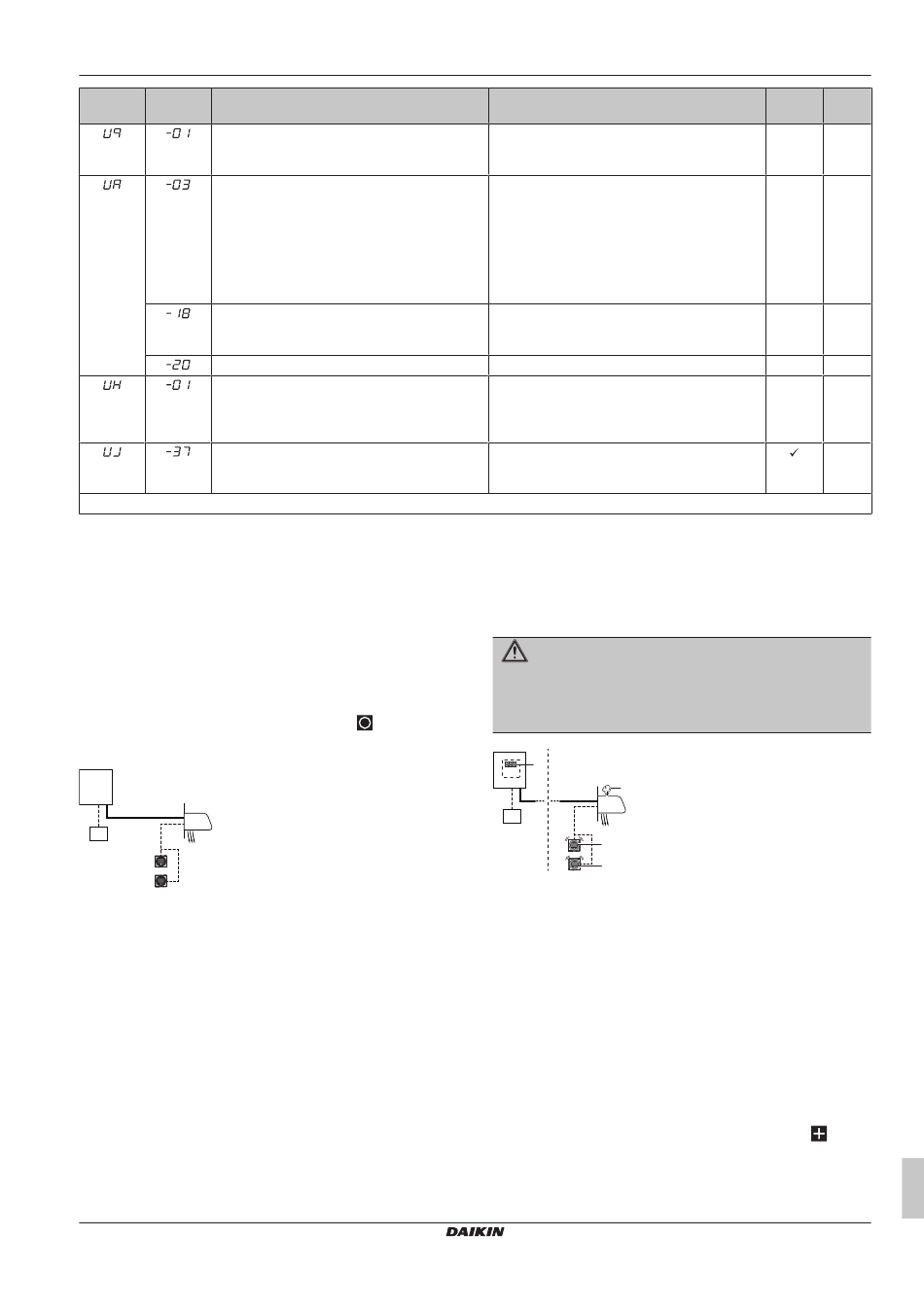

Hoofdcod
Subcode
e
Waarschuwing door storing op een andere
binnenunit
Storing aansluiting binnenunits of verkeerde
combinatie types
Storing aansluiting binnenunits of verkeerde
combinatie types
Verkeerde buitenunit aangesloten
Storing automatisch adres (inconsistentie)
Toevoerluchtdebiet AHU onder wettelijke limiet
Raadpleeg uw dealer als er andere foutcodes worden weergegeven.
(a)
De SVEO-klem biedt een elektrisch contact dat wordt gesloten in het geval van de aangegeven fout.
(b)
De SVS-klem biedt een elektrisch contact dat wordt gesloten in het geval van de aangegeven fout.
(c)
De foutcode wordt alleen weergegeven op de gebruikersinterface van het compatibele luchtgordijn met de fout.
(d)
Als het toevoerluchtdebiet van de AHU gedurende 5 minuten continu boven de wettelijke limiet is, wordt deze fout automatisch opgelost.
22.2
Koelmiddellekdetectiesysteem
Normale werking
Tijdens de normale werking hebben de afstandsbediening in de
stand alleen alarm en de supervisor-stand geen enkele functie. Het
scherm van de afstandsbediening in de stand alleen alarm en de
supervisor-stand staat uit. De werking van de afstandsbediening kan
worden gecontroleerd met een druk op de
installateurmenu te openen.
a
b
c
f
d
e
a
Warmtepompbuitenunit
b
Koelmiddelleiding
c
Compatibel luchtgordijn
d
Afstandsbediening in normale stand
e
Afstandsbediening in supervisor-stand (verplicht in
sommige situaties)
f
Gecentraliseerde controller (optioneel)
Opmerking: Tijdens het opstarten van het systeem kan de stand
van de afstandsbediening worden afgelezen op het scherm.
Lekdetectie
Als de R32-sensor in de luchtgordijn-unit een koelmiddellek
detecteert, wordt de gebruiker gewaarschuwd door zowel een
geluidssignaal als een visueel signaal van de afstandsbediening van
de binnenunit met een lek (en de supervisor-afstandsbediening,
indien van toepassing). Tegelijk wordt de compressor wordt
stilgelegd
en
kan
de
unit
servicewerkzaamheden uit om het lek te repareren en het systeem
te activeren. Raadpleeg de servicehandleiding voor meer informatie.
ERA200~300AMYFB
Inverter-buitenunit voor AHU-optiekit en luchtgordijnen
4P780153-1 – 2024.07
Oorzaak
-knop om het
niet
meer
draaien.
Voer
22 Opsporen en verhelpen van storingen
Oplossing
Controleer of er zich een storing voordoet bij
andere binnenunits en of combinatie van
binnenunits is toegestaan.
Controleer het type van de binnenunit die nu is
aangesloten. Controleer of een juiste binnenunit
(slechts één EKEA of één compatibel
luchtgordijn) is aangesloten. Als een verkeerd
type binnenunit is aangesloten, vervang ze dan
door een juiste. Na de aansluiting van de juiste
binnenunit, druk lang op BS3 om de identificatie
van de binnenunit te voltooien.
Controleer of er zich een storing voordoet bij
andere binnenunits en of combinatie van
binnenunits is toegestaan.
Koppel de buitenunit los.
Controleer of aantal onderling verbonden units
overeenstemt met aantal op voeding aangesloten
units (controlestand) of wacht tot einde
initialisering.
(d)
Controleer of de digitale input T5T6 correct is
ingesteld, zie de montagehandleiding en
gebruiksaanwijzing van de EKEA.
De feedback van de afstandsbediening na de lekdetectie hangt af
van de stand.
WAARSCHUWING
De unit is uitgerust met een veiligheidssysteem voor
koelmiddellekdetectie.
Om efficiënt te zijn, MOET de unit na de installatie, op het
onderhoud na, altijd van stroom voorzien zijn.
a
g
h
b
c
f
d
i
e
j
a
Warmtepompbuitenunit
b
Koelmiddelleiding
c
Compatibel luchtgordijn
d
Afstandsbediening in normale stand en stand alleen
alarm
e
Afstandsbediening in supervisor-stand (verplicht in
sommige situaties)
f
Gecentraliseerde controller (optioneel)
g
Foutcode buitenunit op het 7-segmentendisplay
h
Koelmiddellek
i
Foutcode 'A0–11' en geluidsalarm en rood
waarschuwingssignaal gegenereerd door deze
afstandsbediening.
j
Foutcode 'A0–11' en geluidsalarm en rood
waarschuwingssignaal gegenereerd door deze
supervisor-afstandsbediening. Het unitadres wordt op
deze afstandsbediening weergegeven.
Opmerking: Het lekdetectie-alarm kan worden gestopt vanop de
afstandsbediening en met de app. Druk 3 seconden op
alarm vanop de afstandsbediening te stoppen.
Opmerking: Lekdetectie activeert SVS-output. Zie
aansluiten" [ 4 37] voor meer informatie.
outputs
(a)
SVEO
SVS
om het
"17.5 Externe
Montagehandleiding en gebruiksaanwijzing
(b)
47
