Inbedrijfstelling

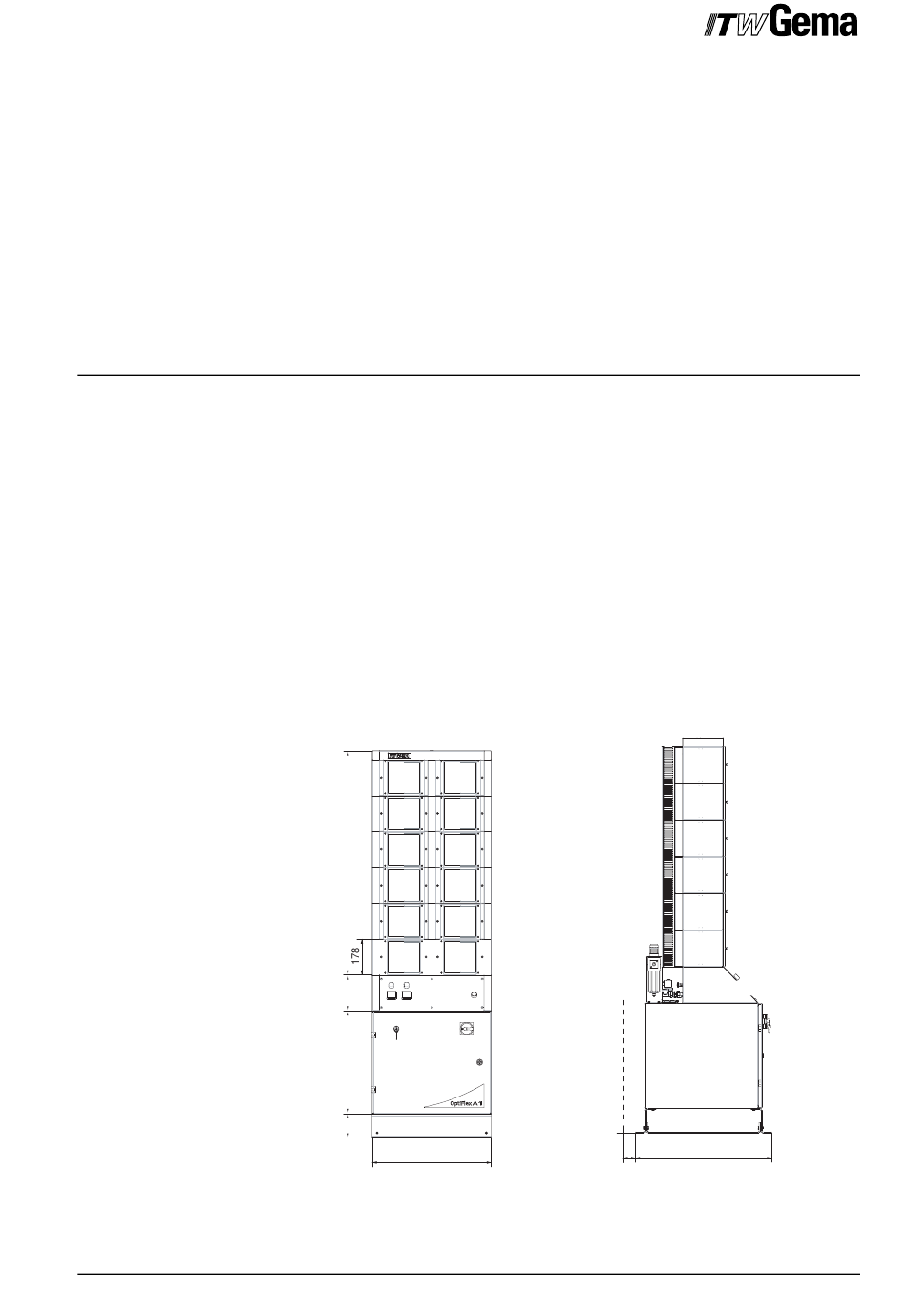

Opstelling en montage
OptiFlex A1
V 03/06
Montage-instructies
Na het uitpakken en plaatsen van het OptiFlex-systeem moet de
besturingskast met de meegeleverde stalen pennen op de vloer
bevestigd worden. Bevestigingsgaten bevinden zich in de z-profielen aan
de beide kast zijden.
De interne verbindingen zijn al vooraf in de fabriek gemonteerd. De
verbindingen van de besturingen voor de externe onderdelen van de
installatie moeten daarentegen bij de inbedrijfstelling gemaakt worden.
De aansluitmogelijkheden van afzonderlijke besturingseenheden staan
vermeld in de bijgevoegde gebruiksaanwijzingen.
Bij het aansluiten moet vooral gelet worden op de lengte en de radii van
de pneumatische slangen!
1920
808
630
120
0
630
Opstelling en montage
Persluchtingang
Hoofdventiel
Verdeler
700
min.
100
Inbedrijfstelling • 21
