Überflutung des Steuergeräts.
Todesgefahr durch elektrischen Schlag
➜ Das Steuergerät ausschließlich in einem vor Überschwemmungen geschützten Raum verwenden.

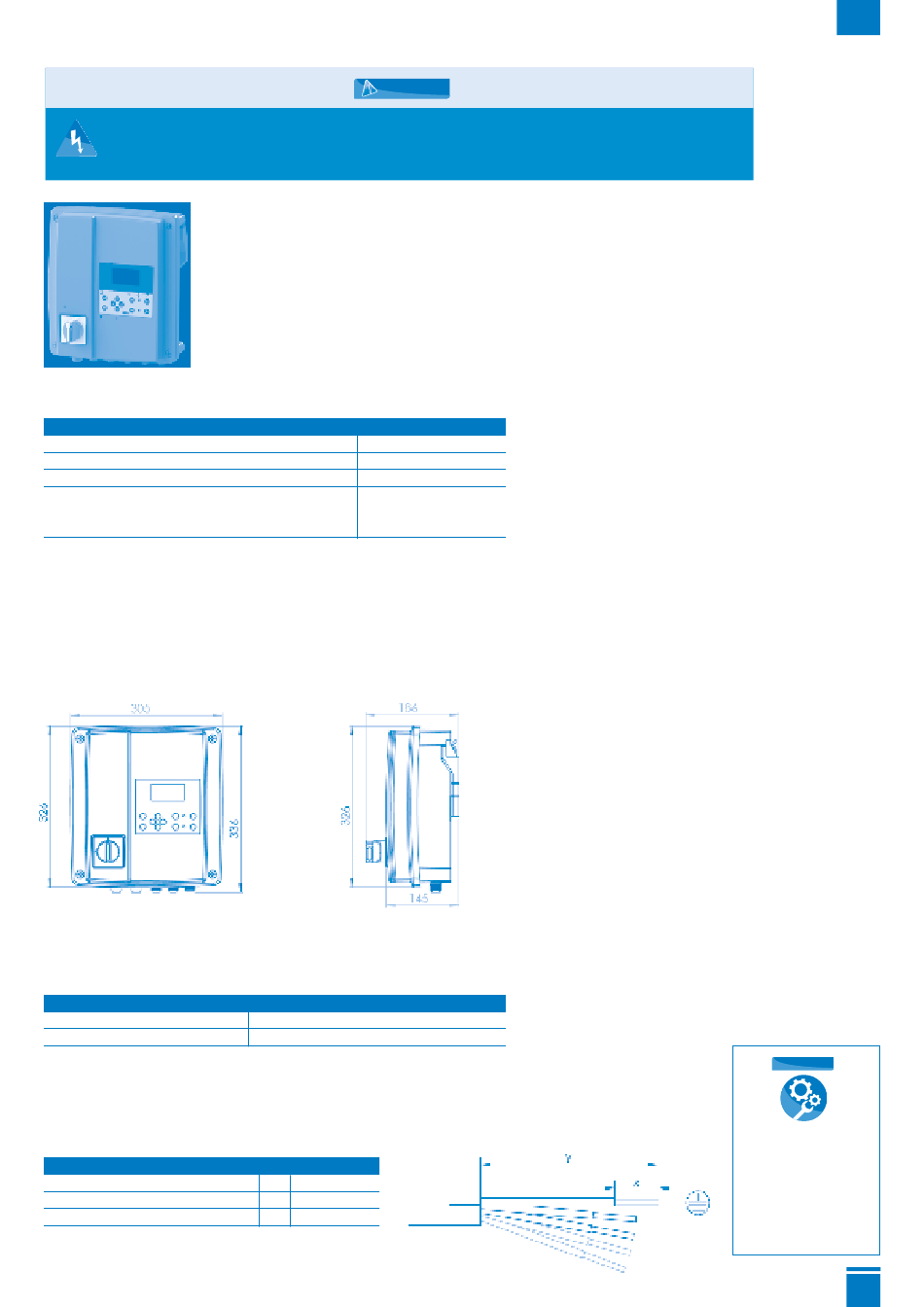

Die Hebeanlage SANIFOS
Legende
1 Trennschalter
2 Zugang zum Menü
3 Zurück
4 Navigationsmenü
5 Einschalten/Ausschalten der Pumpen
6 Betriebsanzeige der Pumpen
7 Erzwungener Betrieb der Pumpen
6.1 Elektrische Daten des Steuerkastens
Parameter
Nennspannung
Netzfrequenz
Schutzindex
Nennstromstärke pro Motor
®
- SANIFOS
110 und 250
- SANIFOS
®
500 (Wechselstrom)
6.2 Technische Daten der Sensorvorrichtung
Analoger Niveausensor:
• Signal 0 - 5 V
• Eingangsspannung 0 - 5 V
6.3 Maße des Fernsteuerkastens SMART
6.4 Transport
Der Steuerkasten muss bei jedem Transport außer Betrieb gesetzt werden.
Umgebungsbedingungen beim Transport
Umgebungsbedingungen
Relative Luftfeuchtigkeit
Umgebungstemperatur
6.5 Anschluss des Steuerkastens
®
Bei SANIFOS
500 müssen die Motorkabel und die Schwimmer an die SMART Steuerung angeschlossen werden.
Vorbereitung der leitenden Kabel
Leiter
Demontagelänge y (mm)
Abisolierlänge x (mm)
GEFAHR
®
500 wird serienmäßig SFA SMART Steuerung geliefert.
Wert
1 ~ 220-240 V AC
50-60 Hz
IP54
6 A
2 x 6 A
Wert
85% maximal (keine Kondensierung)
-10°C bis +70°
Steckverbinder
PE N, L, 1, 2, 3
33
25
8
8
DE
ACHTUNG
Die
Farben
der
Kabel müssen bei
der Ausführung der
Anschlüsse zwingend
eingehalten werden,
um keine Störung zu
verursachen.
49
