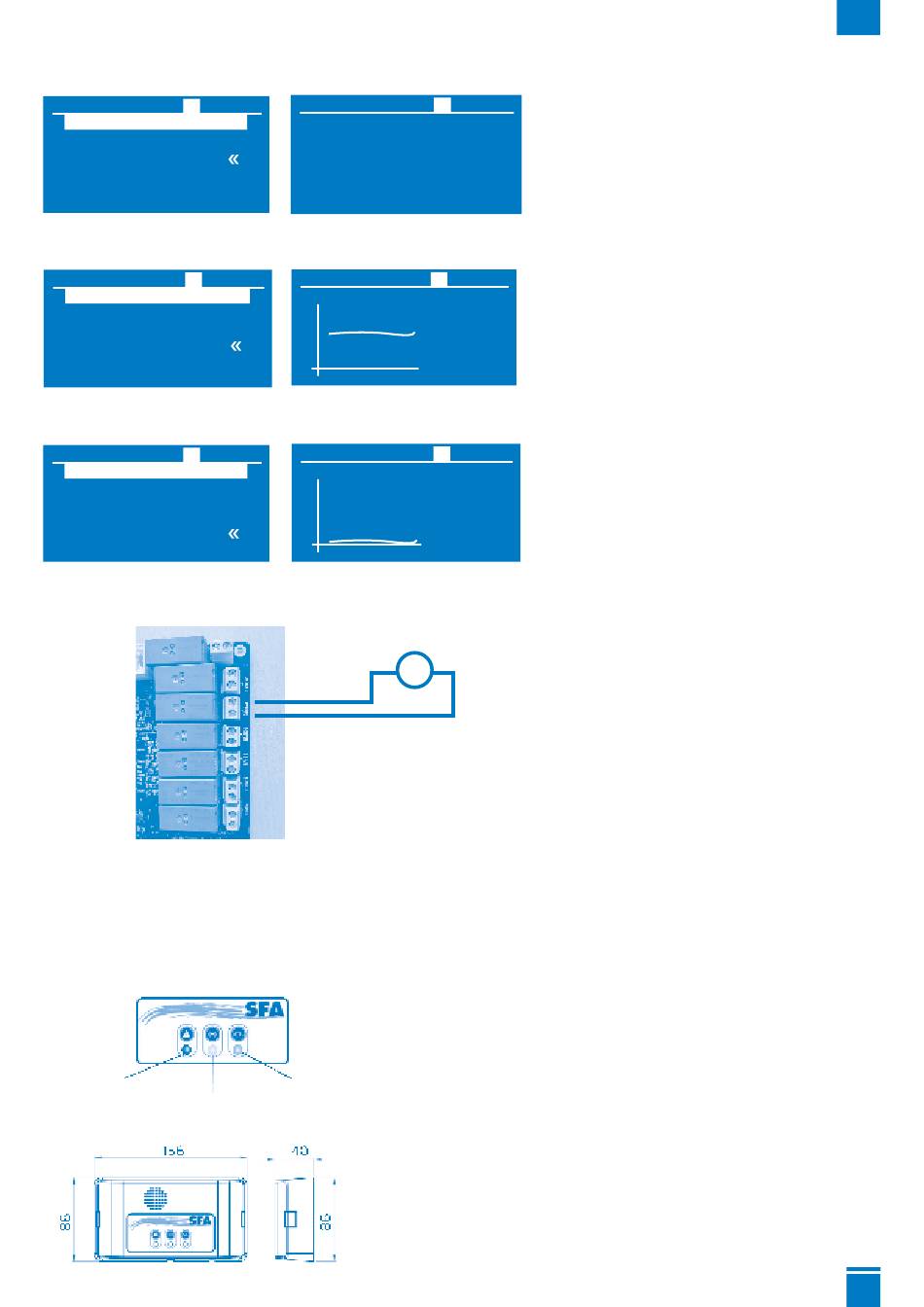

3.2 Betriebsdauer der Motoren
AC
10:47:10
JOURNAL
Liste Alarme
Temps pompes
››
Graph U
Graph I1
Graph I2
3.3 Kontrolle der elektrischen Spannung
AC
JOURNAL
Liste Alarme
➤
Temps pompes
Graph U
››
Graph I1
Graph I2
3.4 Kontrolle der Stromstärke
AC
10:47:10
JOURNAL
Liste Alarme
➤
Temps pompes
Graph U
››
Graph I1
Graph I2
6.7 Optionaler Anschluss an einen externen Alarm
➤
Ermöglicht die Weiterleitung des Alarmsignals an eine exteren Alarmeinrichtung mittels potentialfrein Kontakt (NO normal Offen) (keine
Spannung) NO (normal offen).
Bietet die Möglichkeit zur Ansteuerung einer GLT (Gebäudeleittechnik) oder einer Alarmeinheit welche über eine externe Stromversorgung
verfügt. (Hupe/Leuchte)
Der Kontakt schließt sich, sobald die Anlage im Alarmmodus ist (außer bei Netzstromalarm) und bleibt solange geschlossen, wie das
Alarmsignal ansteht.
Rote LED:
allgemeiner Alarm
Gelb LED: Alarm HF-Übertragung
P1 MAX:17 s
Nbr demarrage: 9521
TOTAL: 38 h 45 mn 6 s
P2 MAX: 15 s
Nbr demarrage: 9520
TOTAL: 36 h 16 mn 38 s
10:47:10
Alarma externa Máx
250 V / 16 A
Contacto seco NO
6.8 Funkalarm-Melder (mitgeliefert bei SANIFOS
Das Funkalarmmodul muss im Innenbereich an einem vor Feuchtigkeit geschützten
Ort in der Nähe einer Steckdose installiert werden.
Grün LED:
Technische Daten der Alarmvorrichtung
Netzalarm
Alarmkasten HF 868 MHz
(Radiostrahlung)
Reichweite im freien Feld: 100 m
Akustische und optische Information
Schutzindex: IP20
AC
10:47:35
Berechnet die Betriebsdauer der Motoren seit ihrer
ersten Benutzung, die Anzahl der Starts sowie die
maximale Betriebszeit (PMAX).
AC
10:47:49
U:233V
Ermöglicht die Kontrolle der Netzspannung
Max:240V
AC
10:48:09
Ermöglicht die Kontrolle der verbrauchten Stromstärke
I:0.0A
der Motoren. Zum Beispiel bei der Motorwartung
Min:0.0A
Max:6A
