nl | Installatie
5
Installatie
Dit apparaat is ontwikkeld voor horizontale plaatsing in een conventionele 19inch-rekkast. In
de regel moet het apparaat zo worden gemonteerd dat de ventilatiesleuven aan beide zijden
niet worden geblokkeerd.
Bij plaatsing van het apparaat in de behuizing en de rekkast moet u ervoor zorgen dat de lucht
vrij kan bewegen tussen de zijkanten van het apparaat en de zijwanden van de kast of het rek
tot aan de bovenste ventilator van het rek of de kast, zodat er voldoende kan worden
geventileerd. Voor de ventilatie moet er minstens 100 mm vrije ruimte boven de kast zijn.
Waarschuwing!
De maximale omgevingstemperatuur van +45 °C mag niet worden overschreden.
!
Bevestiging frontpaneel van het apparaat
Zie de onderstaande illustratie voor de bevestiging van het frontpaneel van het apparaat met
vier schroeven en ringen. Omdat het frontpaneel geverfd is, is het raadzaam de aardschroef op
het achterpaneel te bevestigen.

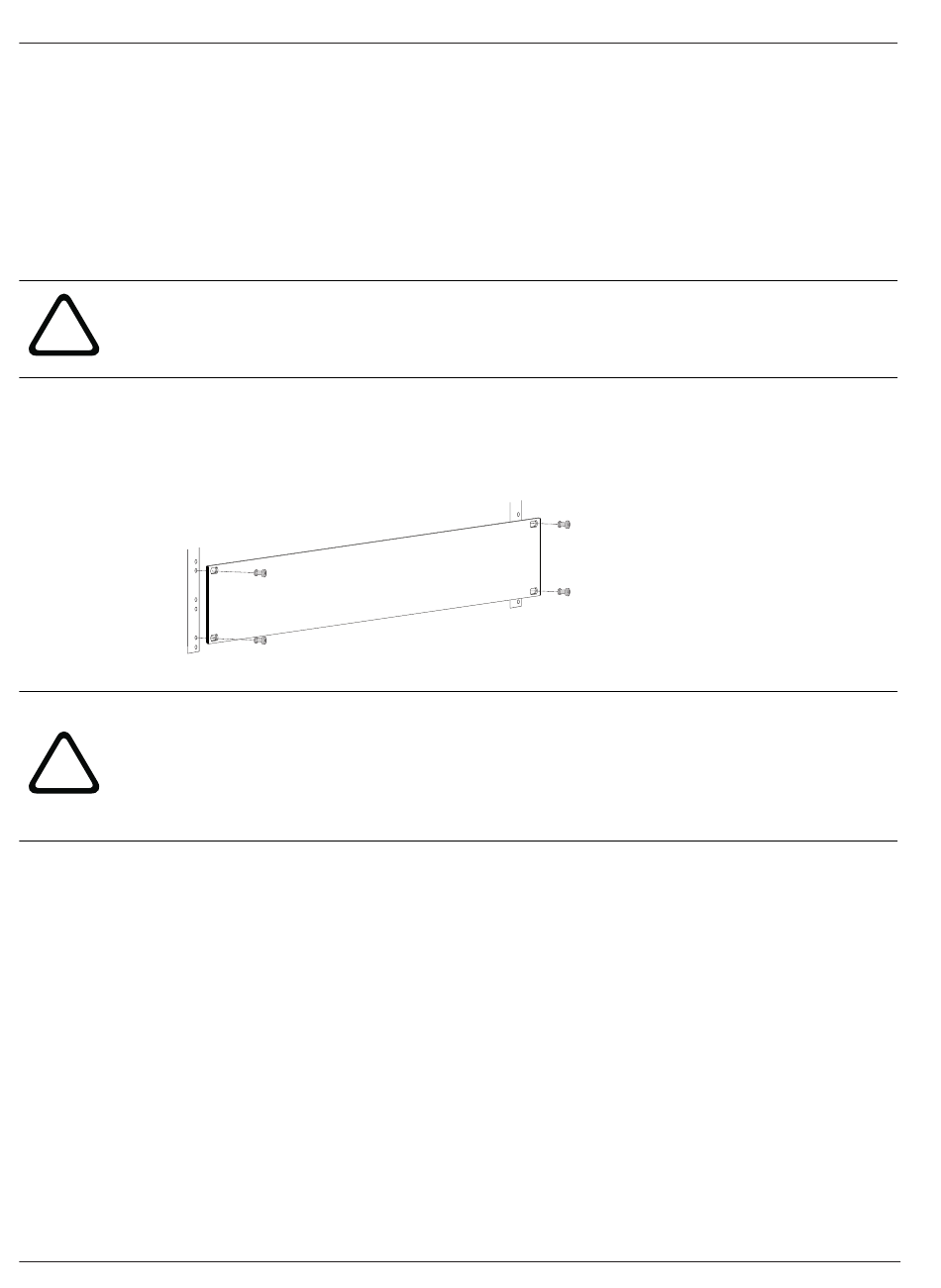

Afbeelding 5.1: Installatie van het apparaat in een 19" rek
Voorzichtig!
Het gebruik van rekmontagerails is aanbevolen als u het apparaat in een rek monteert om te
voorkomen dat het frontpaneel verbuigt. Als apparaten in het rek worden gestapeld
!
(bijvoorbeeld met de meegeleverde zelfklevende montagevoeten), moet u rekening houden
met de maximaal toegestane belasting van de montagerails. Zie de technische specificaties
van de fabrikant van de rails.
2020-05 | 05 | F01U306900
Installatiehandleiding
PAVIRO Controller
Bosch Security Systems, B.V.
