PAVIRO Controller
6
Aansluiting
6.1
Audio-ingang
6.1.1
Lijnsignaal

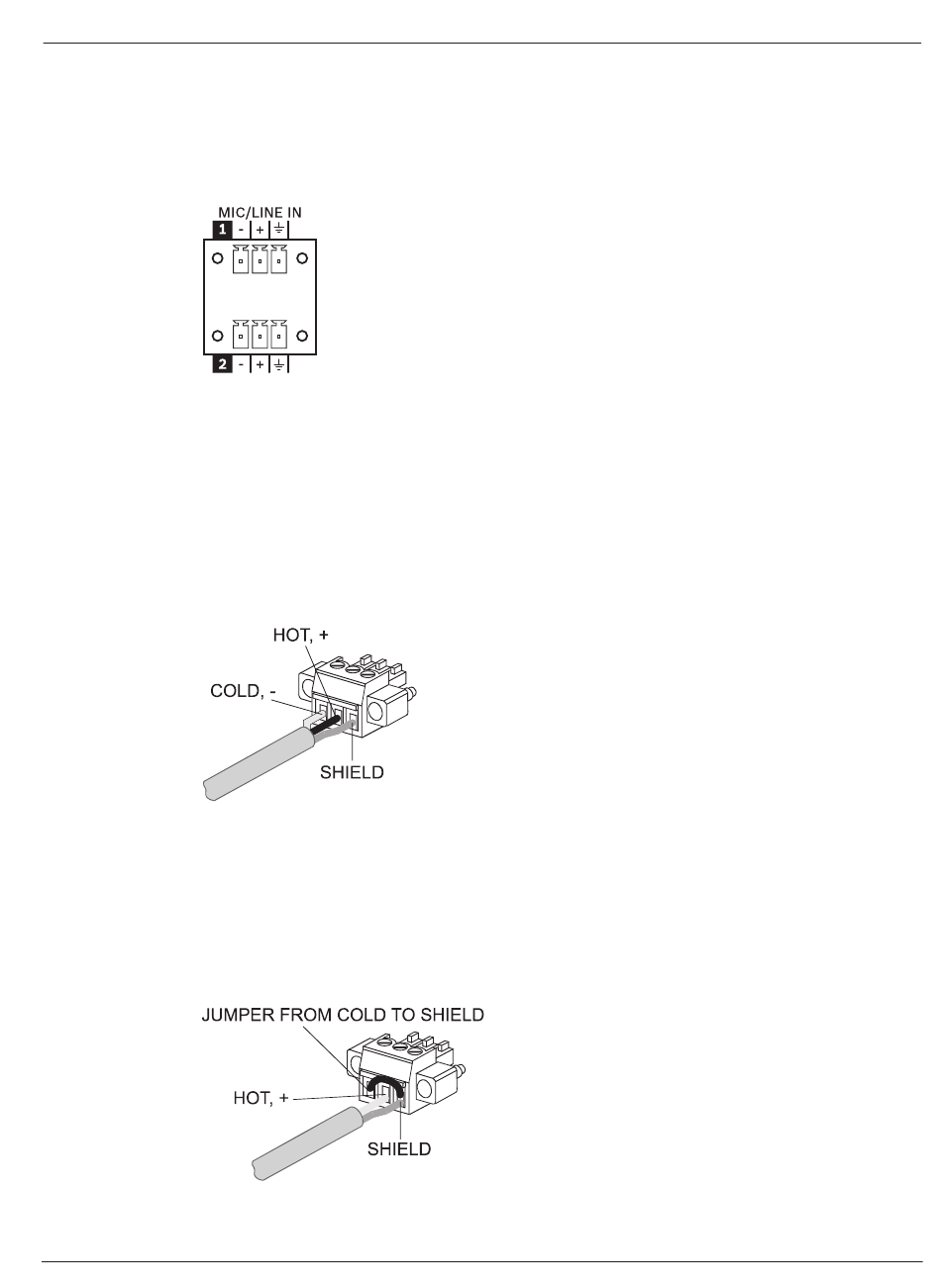

MIC/LINE IN
Met deze Euroblok-ingangen kunt u microfoons met lage impedantie of audio-lijnbronnen
aansluiten.
De audio-ingangen zijn elektronisch gebalanceerd. U moet altijd waar mogelijk een
gebalanceerd audiosignaal gebruiken bij de ingang van het apparaat. Bij het apparaat wordt
een 3-pens connector meegeleverd. Kabels met een doorsnee van 0,14 mm² (AWG26) tot
1,5 mm² (AWG16) kunnen worden gebruikt.
Aanbevolen verbindingskabel: gebalanceerde kabel met afgeschermd twisted pair 0,14 mm².
Gebalanceerde kabels
In de volgende afbeelding wordt de gebalanceerde bekabeling van een audio-ingang (of -
uitgang) op het apparaat weergegeven.
Afbeelding 6.1: Gebalanceerde kabels
Ongebalanceerde kabels
Als de verbindingskabel(s) erg kort is (zijn) en er geen storende signalen worden verwacht in
de buurt van het apparaat, kunt u ook een ongebalanceerd signaal aansluiten. In dat geval
moet er een brug in de connector tussen de afscherming en de omkeerpin worden geschakeld
(zie onderstaande illustratie), anders kan het niveau met 6 dB dalen. Gebalanceerde kabels
zijn echter met het oog op afscherming van externe storingsbronnen als dimmers, netvoeding,
HF-controlelijnen, enzovoort, altijd te prefereren.
Afbeelding 6.2: Ongebalanceerde kabels
Bosch Security Systems, B.V.
Installatiehandleiding
Aansluiting | nl
19
2020-05 | 05 | F01U306900
