36
nl | Aansluiting
6.11.2
CONTROL OUT HP
De onderste helft van de controlepoort is voorzien van zes vrij programmeerbare high power
(HP) controle-uitgangen genummerd van 1 tot en met 6. In inactieve modus (Uit) staan deze
controle-uitgangen open, terwijl deze in actieve modus (Aan) gesloten zijn naar aarding. Voor
de bediening van extern verbonden elementen is er een spanningsbron beschikbaar op de
aansluiting V; zie ook de onderstaande illustratie.
Bericht!
De spanningswaarde die als de voedingsspanning voor de controller wordt gebruikt is altijd
aanwezig op de V-uitgang.
Voorzichtig!
De maximaal toegestane stroom op de V-uitgang bedraagt 200 mA.
!

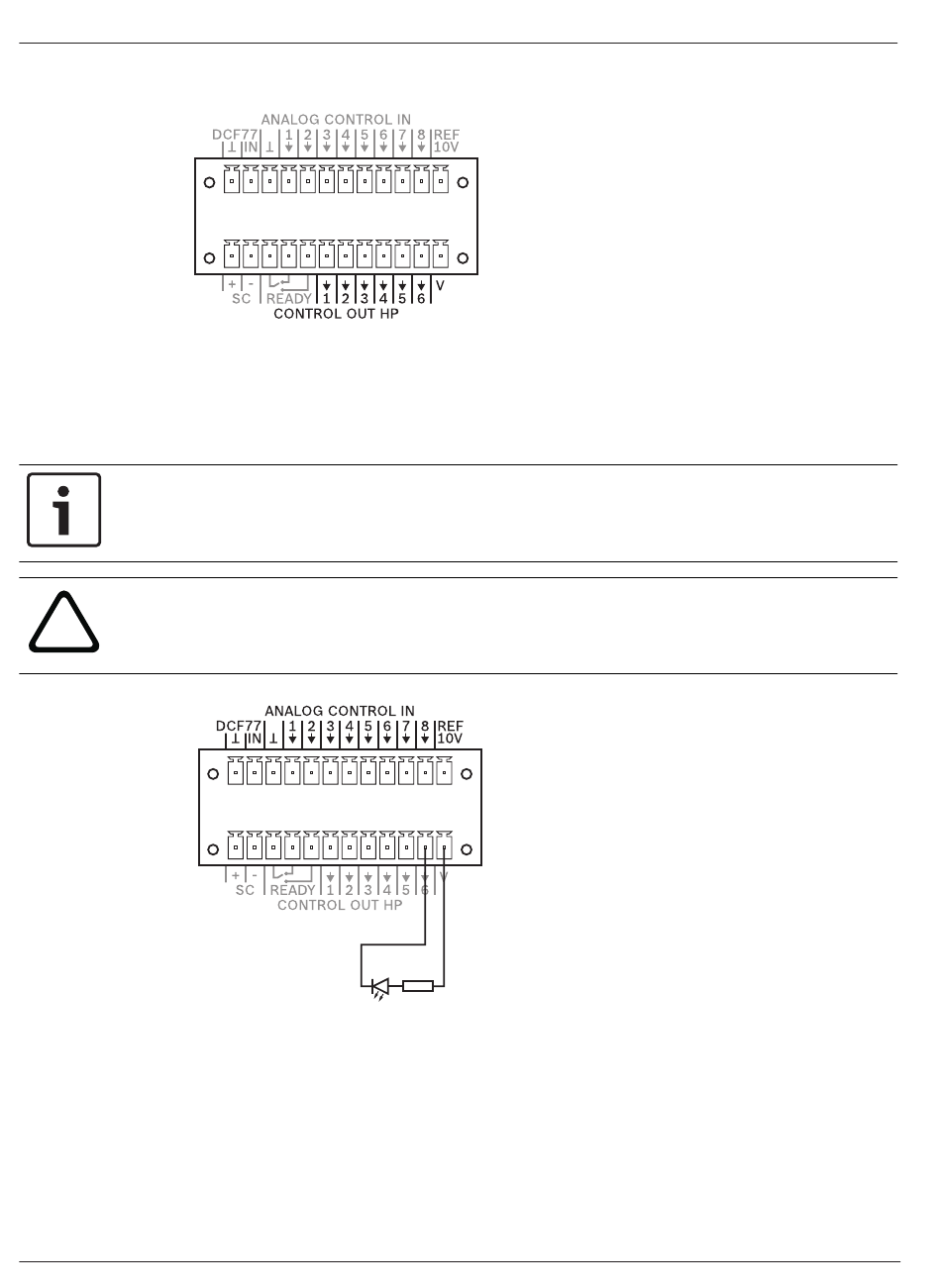

Afbeelding 6.14: Voorbeeldtoepassing van een HP controle-uitgang (LED met reeksweerstand)
2020-05 | 05 | F01U306900
Installatiehandleiding
PAVIRO Controller
Bosch Security Systems, B.V.
