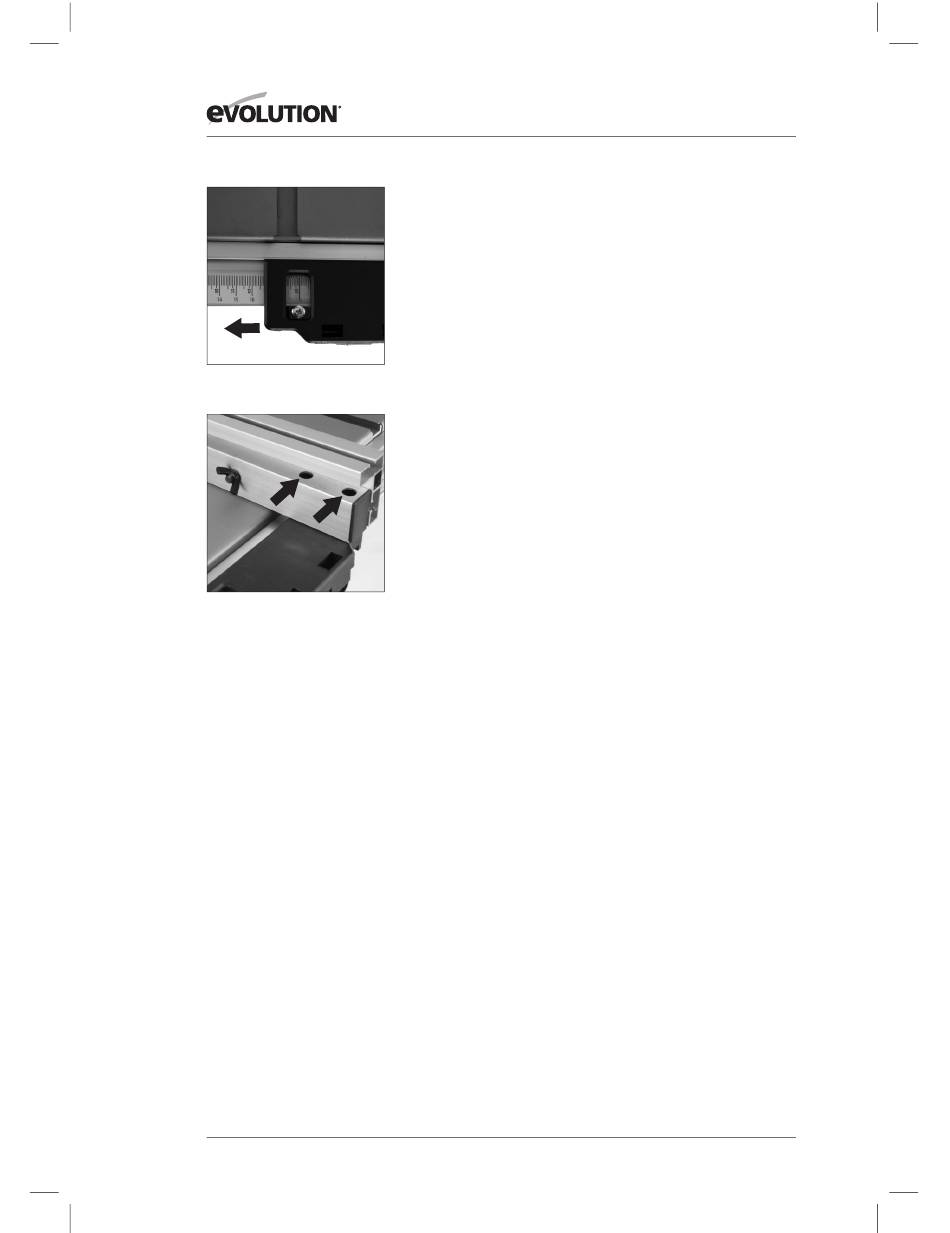

Fig. 13
Fig. 14
AFSTELLING
WAARSCHUWING:
De machine mag niet worden
aangesloten op de netstroomvoorziening bij het uitvoeren
van de volgende procedure(s).
N.B.:
Om de schaal accuraat te kunnen lezen moet de
geleiderrail correct worden geplaatst. Zelfs wanneer de
schaal correct wordt afgesteld dient hij altijd te worden
gezien als een nuttige zaaggeleider. De schaal vervangt
niet de noodzaak van accurate markering.
(J)
• Plaats de schulpgeleider
rechterkant van het blad.
• Breng het zaagblad omhoog (raadpleeg BEDIENING VAN
HET OMHOOG-/ OMLAAGBRENGEN VAN HET BLAD op
pag. 115).
• Schuif de schulpgeleider langs de geleiderrail tot hij tegen
het omhoog gebrachte zaagblad rust.
• Kijk door het vergrootglas van de schulpgeleider.
(R) die de geleiderrail op de
• Draai de zeven slotbouten
machine vastzetten
los.
• Verplaats de geleiderrail voorzichtig naar rechts of links tot
de '0'-stand op de schaal samenvalt met de datumlijn in het
(Fig. 13)
vergrootglas.
• Controleer, en wanneer u tevreden bent dat de kalibratie is
bereikt, draai de zeven geleiderrailmoeren
• Breng het blad omlaag.
N.B.:
De schulpgeleider gaat simpelweg in de geleiderrail
en kan overal langs de lengte van de rail en aan weerskanten
van de machine op zijn plaats worden vastgezet door de
borghendel omlaag te drukken.
CONTROLEREN/AFSTELLEN VAN DE SCHULPGELEIDER
Wanneer de geleiderrail en schulpgeleider aan de machine zijn
bevestigd, dient de schulpgeleider te worden gecontroleerd
om zeker te stellen dat hij parallel aan het blad ligt.
• Breng het blad in zijn volle lengte omhoog.
• Laat een rechte rand of soortgelijk tegen het blad rusten.
• Breng de schulpgeleider omhoog tot de rechte rand en
controleer op parallelheid.
• Verkrijg wanneer afstelling nodig is, toegang tot de twee
inbusschroeven door de twee openingen in de drager.
112
www.evolutionpowertools.com
in de geleiderrail aan de
(S)
stevig vast.
(Fig. 14)
