www.evolutionpowertools.com
N.B.:
Wij adviseren de schulpgeleider normaal zodanig af te
stellen dat de achterkant van de voorplaatgeleider 'in lijn' is met
de achterkant van het blad waar het uit de tafel komt.
N.B.:
Wanneer de schulpgeleider aan de linkerkant van het
blad wordt gebruikt, dient de aluminium voorplaat naar de
rechterkant van de kunststof drager te worden verplaatst.
• Draai de twee vleugelmoeren los en schuif de aluminium
voorplaat van de kunststof drager.
• Verwijder de machineschroeven met bolle kop van de drager.
• Verplaats de voorplaat naar de rechterkant van de drager en
bevestig hem opnieuw met behulp van de machineschroeven
en de vleugelmoeren. Pas dit indien nodig aan.
Ga terug naar de oorspronkelijke configuratie wanneer de
schulpgeleider in de normale (rechter) bedrijfsstand staat.

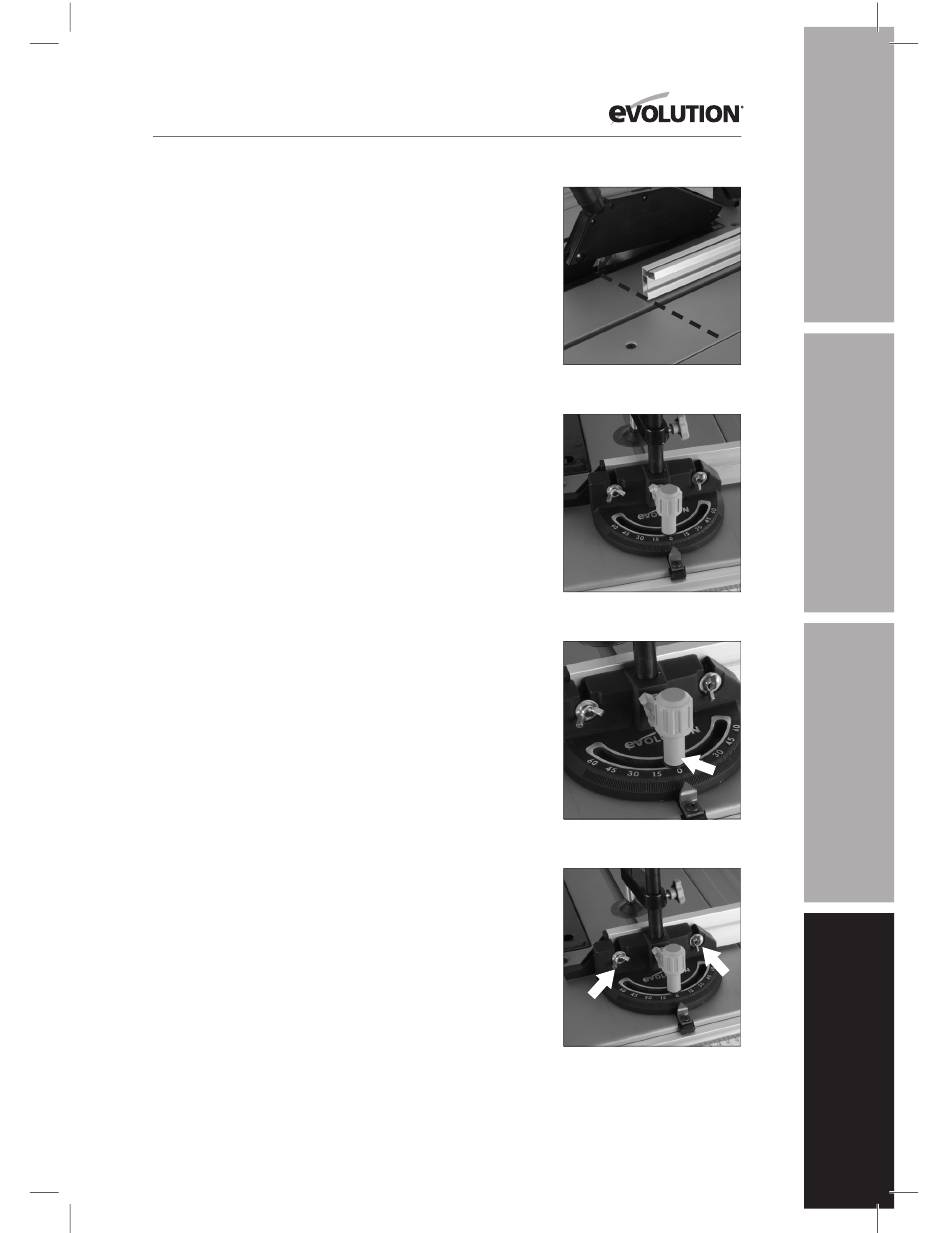

VERSTEKMETER
N.B.:
(K) (Fig. 31) kan aan weerskanten
De verstekmeter
van de tafel worden gebruikt en draait in elk van de twee
omgekeerde 'T'-sleuven in het tafelblad.
Schuif de verstekmeter voorzichtig in de gewenste sleuf in
het tafelblad.
Draai de verticale hendel naar links om de verstekmeter te
ontgrendelen, en stel de gewenste hoek in. Draai de hendel
naar rechts om de verstekmeter in de gekozen hoek te
(Fig. 32)
vergrendelen.
N.B.:
De geëxtrudeerde aluminium voorplaat van de
verstekmeter dient zodanig afgesteld te worden dat hij vlak
langs passeert, maar het blad of de bladbeschermkap niet raakt.
Stel de voorplaat af door de twee vleugelmoeren
draaien en de voorplaat in de gewenste stand te schuiven.
de vleugelmoeren goed vast.
WAARSCHUWING:
Voer een 'testrun' uit met de machine
losgekoppeld van de netstroomvoeding om zeker te stellen
dat de verstekmeter inderdaad zonder problemen voorbij het
blad en de bladbeschermkap schoof.
(Fig. 30)
Fig. 30
Fig. 31
Fig. 32
(Fig. 33) los te
Draai
Fig. 33
117
