8-10
6.1

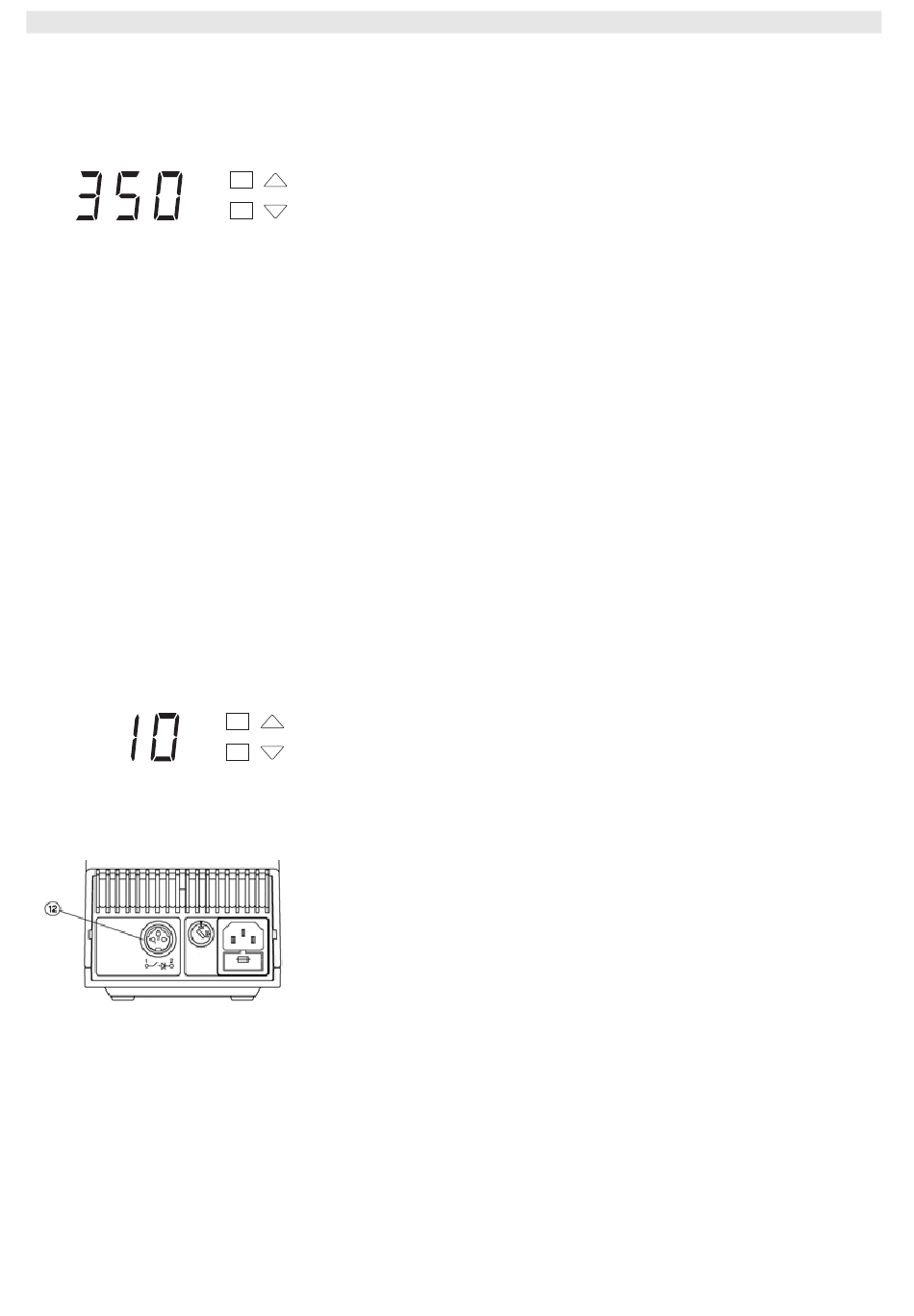

Ställa in temperaturen
Displayen (2) visar ärtemperaturen.
1. Tryck på knappen UP (3) eller DOWN (4).
Displayen övergår till att visa det inställda börvärdet.
Temperaturvisaren blinkar.
2. Tryck på knappen UP eller DOWN för att ställa in önskad
börtemperatur:
Håller du knappen intryckt ändras börvärdet med snabb
frammatning.
När du släpper inställningsknappen visas åter ärtemperaturen i
displayen efter cirka 2 sekunder.
6.2
Inställning av temperaturfönster (WINDOW-
funktion)
Med utgångspunkt från en inställd, låst temperatur kan du ställa in
ett temperaturfönster på ± 1 °C (± 1 °F) till ± 99 °C (± 210 °F) med
hjälp av WINDOW-funktionen.
Standardinställning:
000
001-099:
001-210:
1. Håll knapparna UP och DOWN intryckta samtidigt.
Efter 2 s visas det blinkande värdet i displayen.
2. Ställ in värdet med knapparna UP och DOWN.
6.3
PUD 151R potentialfri kontakt
(= anslutning med kontakten (12))
Om lödverktygets temperatur är innanför det inställda
temperaturfönstret (toleransområdet) är den potentialfria kontakten
(12) i lågohmigt läge.
Om lödverktygets temperatur är utanför det inställda
temperaturfönstret (toleransområdet) visas detta i display (2) med
"HI" (High: temperaturen är för hög) eller med "LO" (Low:
temperaturen är för låg) med två sekunders intervall och den
potentialfria kontakten (12) ställs om till högohmigt läge.
Obs! Transistorutgången på optokopplaren utgör verktygets potentialfria
kontakt. Observera polariteten på den spänning som ska kopplas in:
− Plus (+) på stift 1
− Minus (-) på stift 2
Kontakten kan som mest utsättas för 24 V / 20 mA.
WSD 151 / PUD 151R
Temperaturövervakning är avstängd
(potentialfri kontakt (12) är alltid lågohmig)
± 1 °C till ± 99 °C i °C-läge
± 1 °F till ± 210 °F i °F-läge
