8-10
6.1

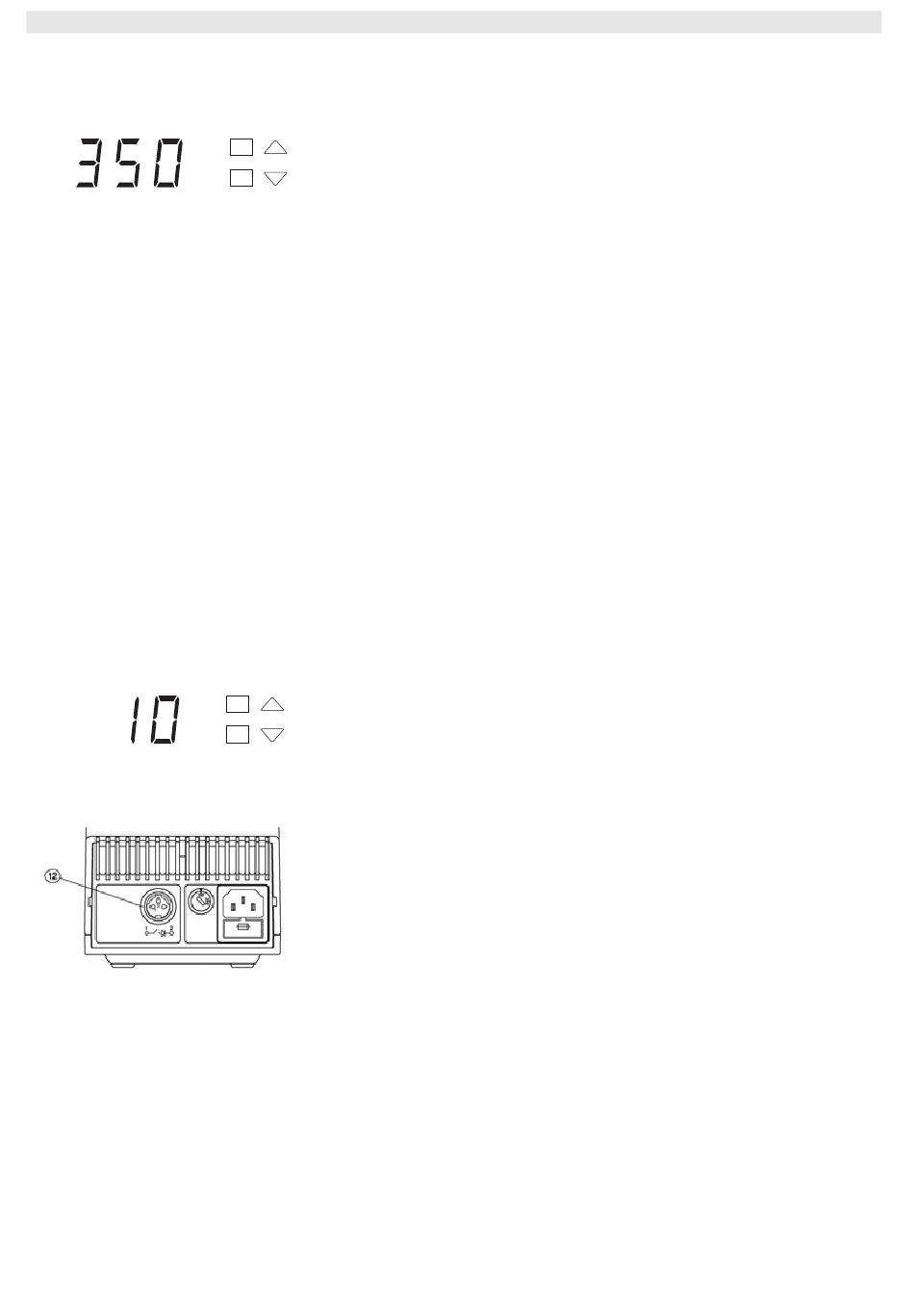

Temperatuur instellen
Het display (2) geeft de werkelijke temperatuurwaarde weer.
1. De toets UP (3) of DOWN (4) indrukken.
Het display schakelt nu over op de ingestelde gewenste waarde.
De temperatuurindicatie knippert.
2. De toets UP of DOWN indrukken om de gewenste temperatuur in
te stellen:
Het permanent indrukken verandert de gewenste waarde in
snelloop.
Ca. 2 seconden na het loslaten van de insteltoetsen verschijnt op
het display opnieuw de werkelijke temperatuurwaarde.
6.2
Temperatuurvenster instellen (WINDOW-
functie)
Uitgaande van een ingestelde, vergrendelde temperatuur kan met
behulp van de WINDOW-functie een temperatuurvenster van
± 1 °C (± 1 °F) tot ± 99 °C (± 210 °F) ingesteld worden.
Fabrieksinstelling:
000
001-099:
001-2108:
1. Toets UP en DOWN tegelijk ingedrukt houden.
Na 2 sec. verschijnt op het display de knipperende waarde.
2. Waarde met toets UP of DOWN instellen.
6.3
PUD 151R potentiaalvrij contact
(= aansluiting aan de stekker (12))
Bevindt de werkelijke temperatuur van het soldeerwerktuig zich
binnen het ingestelde temperatuurvenster (tolerantiebreedte), wordt
het potentiaalvrije contact (12) laagohmig geschakeld.
Bevindt de werkelijke temperatuur van het soldeerwerktuig zich
buiten het ingestelde temperatuurvenster (tolerantiebreedte), wordt
dit op het display (2) met "HI" (high: temperatuur is te hoog) of met
"LO" (low: temperatuur is te laag) om twee seconden weergegeven
en het potentiaalvrije contact (12) is hoogohmig geschakeld.
Aanwijzing De transistoruitgang van een optokoppelaar vormt het potentiaalvrije
contact van het toestel. Let daarom op de polariteit van de te
schakelen spanning:
− Plus (+) aan pin 1
− Min (-) aan pin 2
Het contact is met maximaal 24 V / 20 mA belastbaar.
WSD 151 / PUD 151R
Temperatuurbewaking is uitgeschakeld
(potentiaalvrij contact (12) is altijd
laagohmig)
± 1 °C tot ± 99 °C in de °C-modus
± 1 °F tot ± 210 °F in de °F-modus
