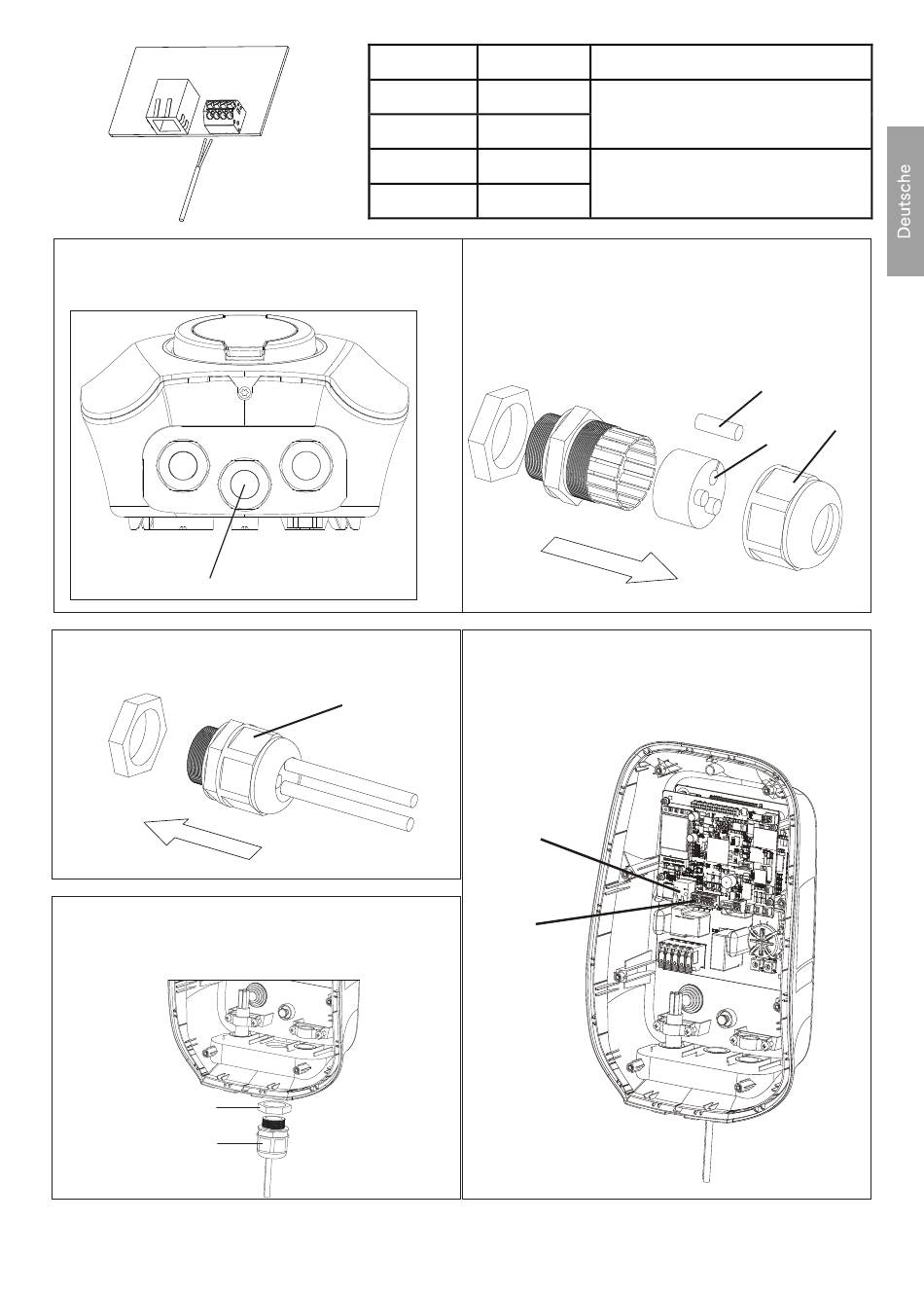

3. Entfernen Sie die mittlere Kabelverschraubung
(A) an der Unterseite des Gehäuses.
A
5. Montieren Sie die Kabelverschraubung und lösen
Sie die äußere Mutter (A).
6. Bringen Sie die Kabelverschraubung an der
Unterseite des Gehäuses an und befestigen Sie die
Mutter (B), danach die Mutter (A).
B
A
QG0039_SOL APOLLO Series 7.4-22K_EU_540-300038-02_V02_0723
CN310 Pin
Name
1
RS485A-1
2
RS485B-1
3
RS485A-2
4
RS485B-2
4. Entfernen Sie die äußere Mutter (A), dann
entfernen Sie den Sperrgummi (B). Stecken Sie
dann das Ethernet-Kabel
in die Öffnung (C). Wiederholen Sie den gleichen
Schritt für die Installation des RS485-Kabels.
7. Stecken Sie den RJ45-Stecker des Ethernet-Ka-
bels in die Ethernet-RJ45-Buchse (A). Stecken Sie
das RS485-Kabel
A
in die RS485-Buchse (B).
Beschreibung
Zur Kommunikation mit einem
Energiezähler
Zur Kommunikation mit einem
Energiezähler
A
B
B
A
C
19
