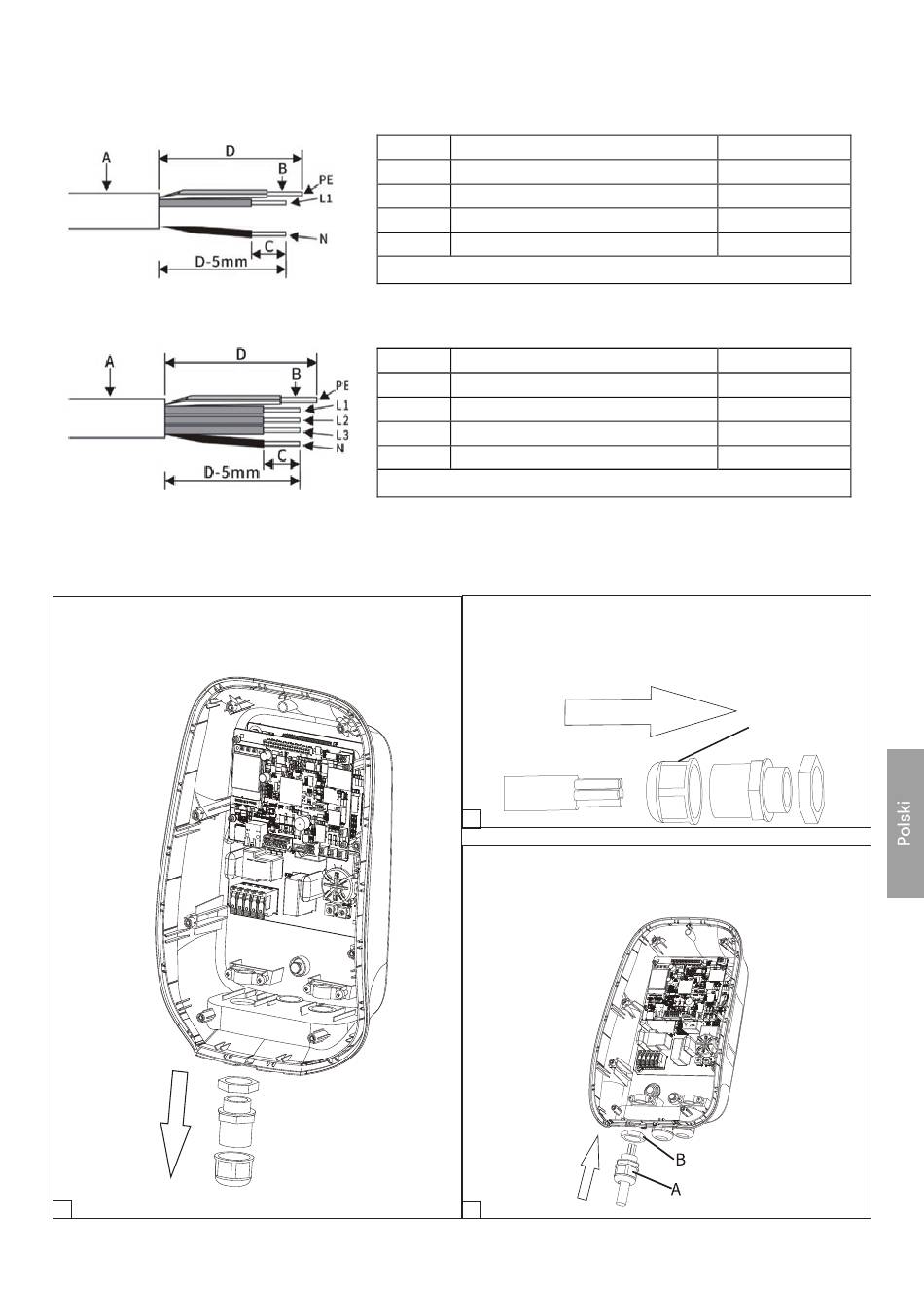

1. Zdjąć izolację z dochodzącego kabla zasilającego AC w sposób pokazany poniżej i zacisnąć miedzianą żyłę w
odpowiednim
zacisku OT (zgodnie z normą DIN 46228-4, w gestii klienta).
Jednofazowy
Trójfazowy
2. Zainstalować dochodzący kabel zasilający AC.
Opcja 1
Wyjąć dławik kablowy z dołu obudowy.
1
QG0039_SOL APOLLO Series 7.4-22K_EU_540-300038-02_V02_0723
Element
Opis
A
Średnica zewnętrzna
B
Przekrój przewodu miedzianego
C
Długość ściągania izolacji z izolowanych przewodów
D
Długość ściągania powłoki zewnętrznej kabla
Uwaga: Żyła PE jest dłuższa o co najmniej 5 mm od przewodów żył L i N.
Element
Opis
A
Średnica zewnętrzna
B
Przekrój przewodu miedzianego
C
Długość ściągania izolacji z izolowanych przewodów
D
A kábel külső burkolatának lecsupaszítási hossza
Uwaga: Żyła PE jest dłuższa o co najmniej 5 mm od przewodów żył L i N.
Przeciągnąć dochodzący przewód zasilający AC
przez dławik kablowy, poluzować nakrętkę (A).
2
Zamontować dławik kablowy na spodzie obudowy,
przykręcić nakrętkę (B). Następnie przykręcić
nakrętkę (A).
3
Wartość
18-21mm
4-16mm
2
12mm
75mm
Wartość
18-21mm
4-16mm
2
12mm
75mm
A
93
