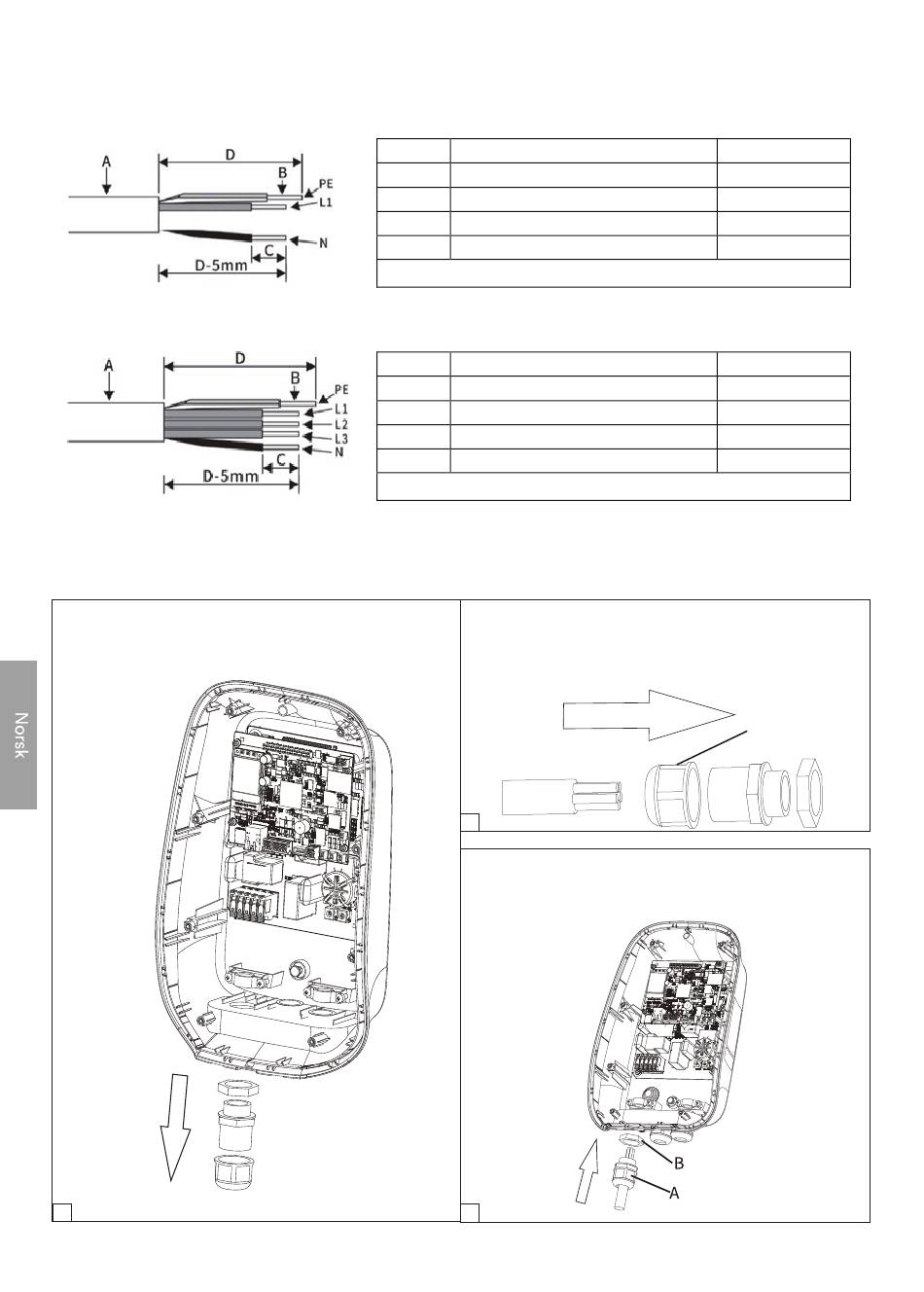

1. Fjern den innkommende AC-kabelen som vist nedenfor og klem kobberledningen til de riktige OT-terminal
(i henhold til DIN 46228-4, må leveres av kunden).
En fase
Trefas
2. Installer den innkommende AC-kabelen.
Alternativ 1
Fjern kabelgjennomføringen fra bunnen av kassen.
1
82
Gjenstand
A
Ytre diameter
B
Tverrsnitt av kobberlederen
C
Kuttelengde for de isolerte lederne
D
Skjærelengde for kabelens ytterkappe
Merk: PE-lederen er minst 5 mm lengre enn L- og N-lederne.
Gjenstand
A
Ytre diameter
B
Tverrsnitt av kobberlederen
C
Kuttelengde for de isolerte lederne
D
Skjærelengde for kabelens ytterkappe
Merk: PE-lederen er minst 5 mm lengre enn L- og N-lederne.
Tre den innkommende AC-kabelen gjennom
kabelgjennomføringen, løsne mutteren (A).
2
Monter kabelgjennomføringen i bunnen av kassen,
fest mutteren (B). Fest deretter mutteren (A).
3
QG0039_SOL APOLLO Series 7.4-22K_EU_540-300038-02_V02_0723
Beskrivelse
Beskrivelse
Verdi
18-21mm
4-16mm
2
12mm
75mm
Verdi
18-21mm
4-16mm
2
12mm
75mm
