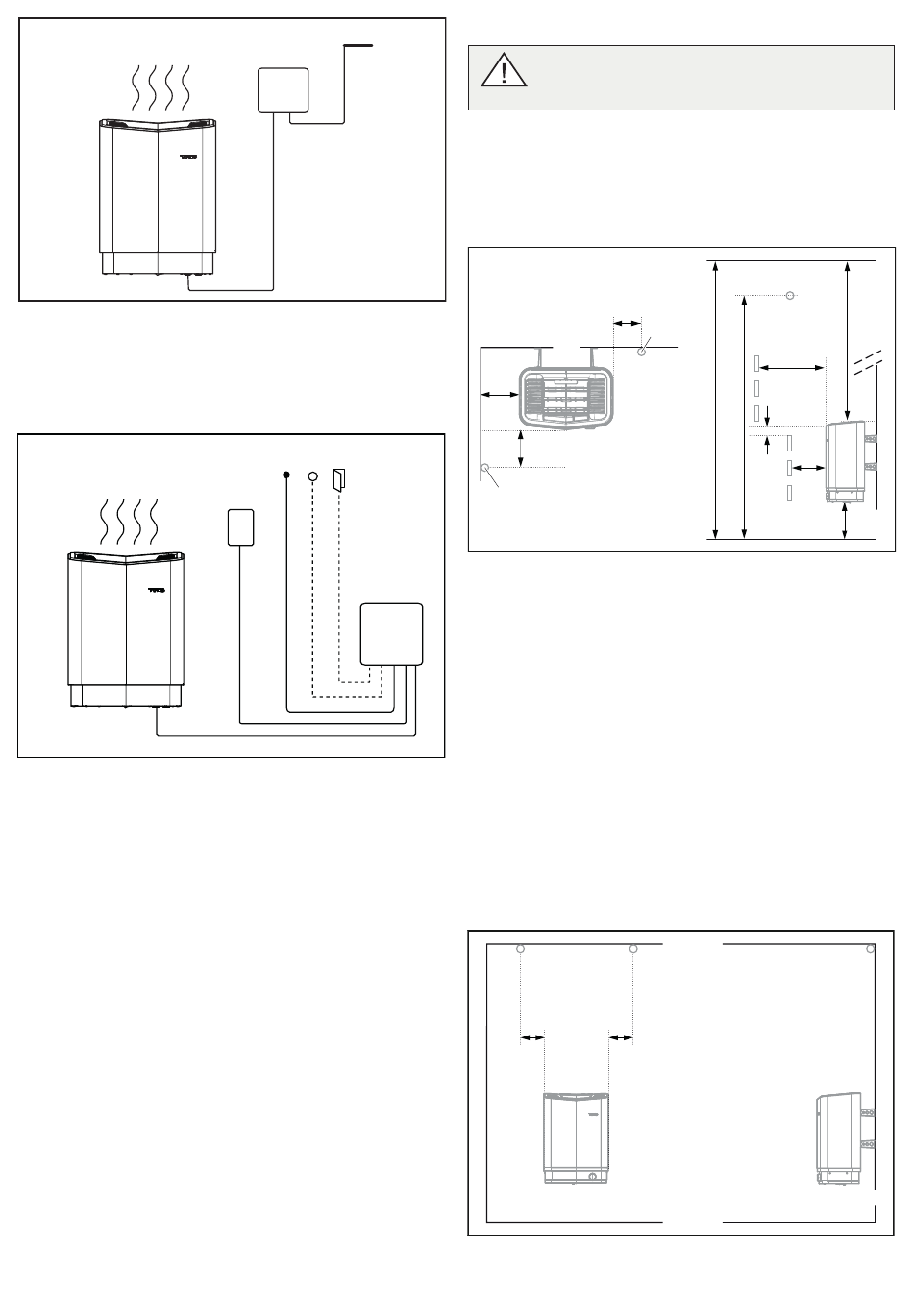

Рисунок 2: Схематический обзор установки панели упра-
вления TS 30
1.
Каменка
2.
Панель управления (устанавливается снаружи сауны)
3.
Датчик (неподключаемый)
1
Рисунок 3: Схематический обзор установки панели упра-
вления Pure, Elite
1.
Каменка
2.
Панель управления
3.
Датчик (подключаемый)
4.
Внешний двухпозиционный переключатель (опционально,
для использования данной функции необходимо наличие
дверного контакта)
5.
Дверной контакт (опционально)
6.
Релейный блок RB Commercial/RB Commercial Lite
(устанавливается снаружи сауны)
Установка панели управления (TS-панель)
TS-панели оснащены функцией регулирования температуры
и имеют запатентованный эффект разделения потока. Панели
монтируются на поверхности или утапливаются в стену.
В случае утопленного монтажа за панелью управления всегда
должна быть изоляция. Капиллярная трубка длиной 1850 мм.
Возможна также поставка с капиллярной трубкой длиной 5000
мм.
3
2
3
4 5
2
6
Позиционирование нагревателя - нормальная установка
ВНИМАНИЕ! В одной сауне можно
устанавливать не более одного
нагревателя.
Нагреватель сауны устанавливается:
•
у той же стены, что и дверь (или у боковой стены, но как можно
ближе к стене, в которой расположена дверь). Также возможно
размещение нагревателя в нише (см. Рисунок 6).
•
Установите устройство на безопасном расстоянии от пола,
боковых стен и элементов интерьера (см. Рисунок 4).
Установите датчик, как показано на рисунке (см. Рисунок 4).
2
1
4
3
Рисунок 4: Позиционирование нагревателя - нормальная
установка
1.
Минимальное расстояние до боковой стены: 150 мм
2.
Положение датчика, вариант 1: 500-1500 мм от
нагревателя
3.
Датчик
4.
Положение датчика, вариант 2: 500-1500 мм от лицевой
стороны нагревателя
5.
Положение датчика: 1500 мм от пол
6.
Минимальное расстояние от потолка:
Sense Commercial 10: 980 мм
Sense Commercial 16-20: 1180 мм
7.
Минимальное расстояние до элементов интерьера: 400 мм
8.
Минимальная высота потолка:
Sense Commercial 10: 1900 мм
Sense Commercial 16-20: 2100 мм
9.
Минимальное расстояние: 20 мм
10. Минимальное расстояние до элементов интерьера: 200 мм
11. Расстояние до пола: 270 мм
1
1
Рисунок 5: Потолочный монтаж датчика по центральной
линии нагревателя (вид спереди и сбоку)
1.
300 мм
3
7
8
5
10
9
11
43
6
