1

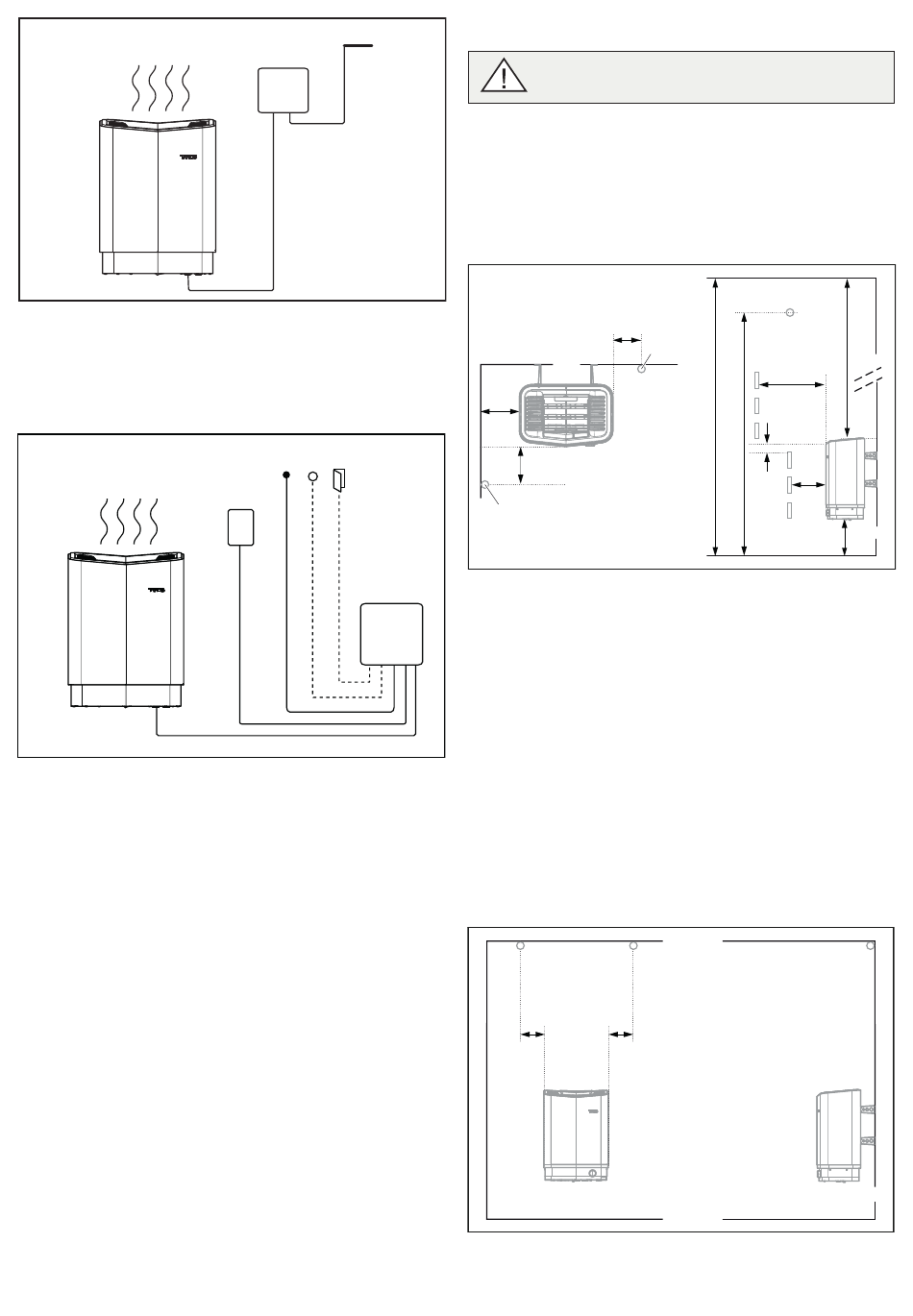

Afbeelding 2: Schematisch overzicht van de installatie voor bedie-
ningspanelen TS 30
1.
Saunakachel
2.
Bedieningspaneel (wordt buiten de sauna geplaatst)
3.
Sensor (niet verlengbaar)
1
Afbeelding 3: Schematisch overzicht van de installatie voor bedie-
ningspanelen Pure, Elite
1.
Saunakachel
2.
Bedieningspaneel
3.
Sensor (verlengbaar)
4.
Externe aan/uit-schakelaar (optie waarvoor een deurcontact
is vereist)
5.
Deurcontact (optie)
6.
Relaiskast RB Commercial/RB Commercial Lite (wordt buiten
de sauna geplaatst)
De plaats van het bedieningspaneel (TS-paneel)
TS-panelen worden thermisch geregeld en zijn voorzien van ge-
patenteerde, vertraagde inschakeling. Deze worden gemonteerd
aan de buitenzijde of ingebouwd in de wand.
Bij inbouwmontage moet achter het bedieningspaneel altijd isola-
tie worden aangebracht. Lengte capillaire buis 1850 mm. Is ook
verkrijgbaar met capillaire buis met een lengte van 5000 mm.
3
2
3
4 5
2
6
Plaatsing van de kachel - normale installatie
GEVAAR! Er mag slechts één kachel in dezelfde
saunacabine worden geïnstalleerd.
De saunakachel plaatsen:
•
Plaats de kachel op dezelfde wand als waarin zich de deur
bevindt (of op de zijwand als deze zich zeer dicht bij de
deurwand bevindt). De kachel mag ook in een nis worden
geplaatst (zie afbeelding 6).
•
Plaats de kachel op veilige afstand van de vloer, zijwanden
en binneninrichting (zie afbeelding 4).
Plaats de sensor zoals in de afbeelding is aangegeven (zie
afbeelding 4).
2
1
4
3
Afbeelding 4: Plaatsing van de kachel - normale installatie
1.
Minimumafstand vanaf de zijwand: 150 mm
2.
Sensorpositie mogelijkheid 1: 500-1500 mm vanaf de
kachel
3.
Sensor
4.
Sensorpositie mogelijkheid 2: 500-1500 mm vanaf de
voorkant van de kachel
5.
Sensorpositie: 1500 mm van de vloer
6.
Minimumafstand vanaf het plafond:
Sense Commercial 10: 980 mm
Sense Commercial 16-20: 1180 mm
7.
Minimumafstand tot binneninrichting: 400 mm
8.
Minimumhoogte plafond:
Sense Commercial 10: 1900 mm
Sense Commercial 16-20: 2100 mm
9.
Minimumafstand: 20 mm
10. Minimumafstand tot binneninrichting: 200 mm
11. Afstand vanaf de vloer: 270 mm
1
1
Afbeelding 5: Installatie van de sensor op het plafond op de mid-
dellijn van de kachel, gezien vanaf de voorkant en de zijkant
1.
300 mm
3
7
8
5
10
9
11
63
6
