64
Als de wand waarop de sensor moet worden geïnstalleerd, is
gemaakt van materiaal dat goed warmte absorbeert (bijvoorbeeld
beton of steen) of van gehard glas, kan de sensor in het plafond
worden geïnstalleerd op een afstand van de kachel die in afbeel-
ding 6 wordt aangegeven.
Plaatsing van de kachel - installatie in een nis
De saunakachel in een nis plaatsen:
1.
Plaats de kachel op veilige afstand van de vloer, zijwanden
en binneninrichting (zie afbeelding 6).
2.
Plaats de sensor zoals in de afbeelding is aangegeven (zie
afbeelding 6).
2
1
1
5
3

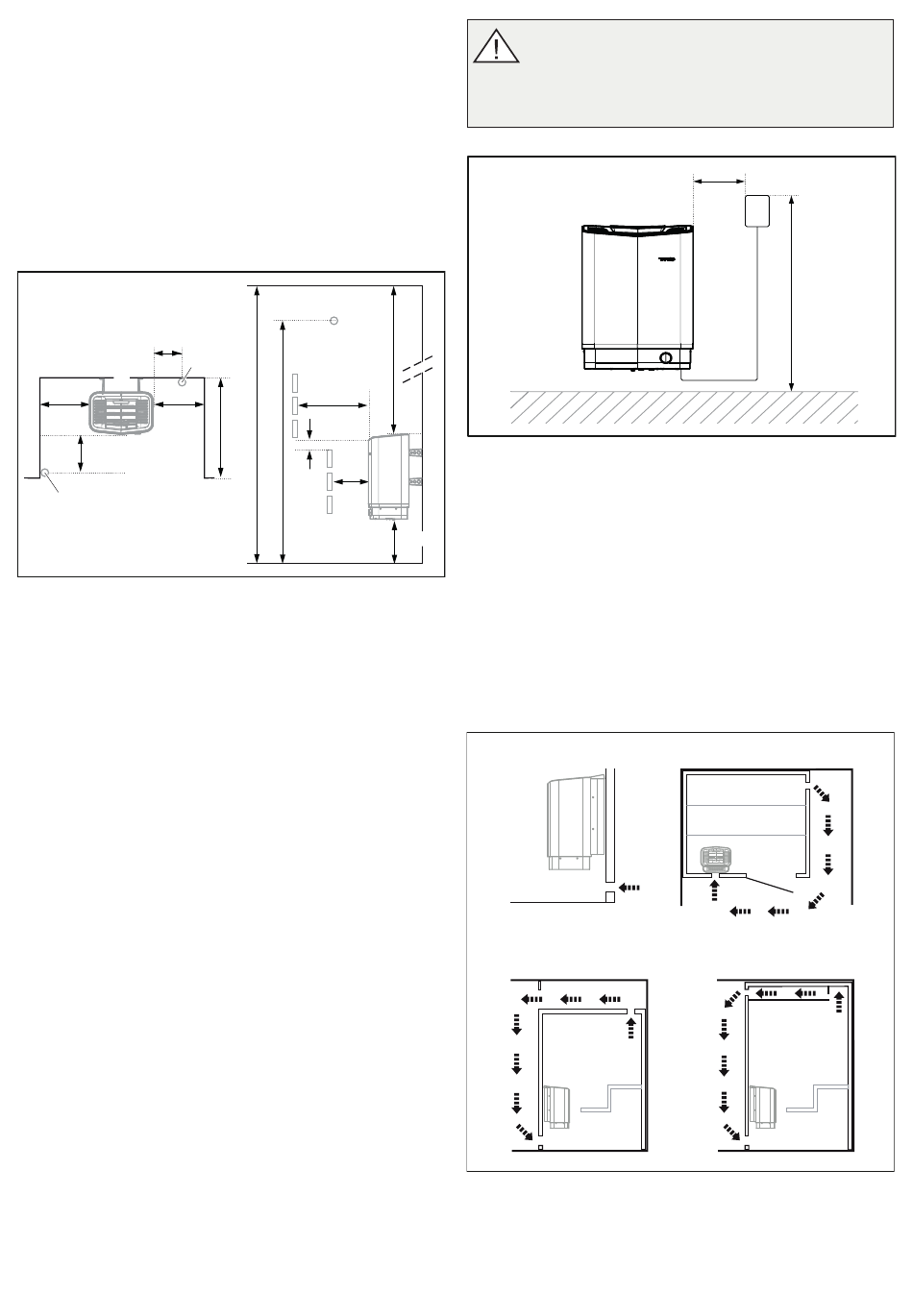

Afbeelding 6: Plaatsing van de kachel - installatie in een nis
1.
Minimumafstand vanaf de zijwand: 350 mm
2.
Sensorpositie mogelijkheid 1: 500-1500 mm vanaf de
kachel
3.
Sensor
4.
Maximaal 1000 mm
5.
Sensorpositie mogelijkheid 2: 500-1500 mm vanaf de
voorkant van de kachel
6.
Sensorpositie: 1500 mm van de vloer
7.
Minimumafstand vanaf het plafond:
Sense Commercial 10: 980 mm
Sense Commercial 16-20: 1180 mm
8.
Minimumafstand tot binneninrichting: 400 mm
9.
Minimumhoogte plafond:
Sense Commercial 10: 1900 mm
Sense Commercial 16-20: 2100 mm
10. Minimumafstand: 20 mm
11. Minimumafstand tot binneninrichting: 200 mm
12. Afstand vanaf de vloer: 270 mm
De plaats van het bedieningspaneel
Indien mogelijk wordt plaatsing buiten de saunaruimte aanbevo-
len, vanwege de lagere omgevingstemperaturen.
Het bedieningspaneel mag worden geplaatst binnen een Tylö-
saunaruimte, of een zelfgebouwde saunaruimte waarvan de
ventilatie wordt uitgevoerd en functioneert volgens de door Tylö
voorgestelde ventilatie (principe van natuurlijke trek).
Lees het gedeelte De klep voor de inlaatlucht en De plaats van de
klep voor de uitlaatlucht in deze instructie. Het bedieningspaneel
moet altijd buiten de saunaruimte worden geplaatst wanneer niet
aan deze eisen wordt voldaan.
Bij plaatsing in de saunaruimte moet het bedieningspaneel
worden gemonteerd met inachtneming van de veilige afstand en
montagehoogte, zie Afb. 7.
3
8
4
9
6
11
10
WAARSCHUWING! Bij onjuist uitgevoerde ventilatie
loopt men het gevaar dat het gemonteerde bedie-
ningspaneel in de saunaruimte wordt blootgesteld aan
een hogere temperatuur dan is toegestaan, waardoor het kan
vervormen en kapot kan gaan. De omgevingstemperatuur van
het bedieningspaneel mag nooit boven de 80 °C komen.
7
Afbeelding 7: Veilige afstand/montagehoogte bedieningspaneel
Pure, Elite
1.
Kachel
2.
Bedieningspaneel
3.
Maximaal 800 mm
4.
Minimaal 300 mm
12
Aanbrengen van de inlaatopening
Maak de inlaatopening door de wand onder de middellijn van de
kachel.
De ventilatieopening voor een gezinssauna moet ongeveer 125
cm² (saunakachel 10.7kW) zijn, voor grotere sauna's ca. 300 cm²
(saunakachel 16-20kW).
De luchtcirculatie van de deur moet overeenkomen met de hete-
luchtcirculatie van de kachel.
Afbeelding 8: De luchtinlaat- en luchtuitlaatopening aanbrengen
1.
Plaats van de luchtinlaatopening
2.
Plaats van luchtuitlaatopening door de wand van de sauna
3.
Plaats van de luchtuitlaatopening in het plafond
4.
Plaats van de luchtuitlaatopening in het plafond via luchtka-
naal
4
1
1
3
2
3
2
4
