VOR DER INSTALLATION
Teile
Vergewissern Sie sich, dass sich folgende Teile in der Verpackung
befi nden:
1

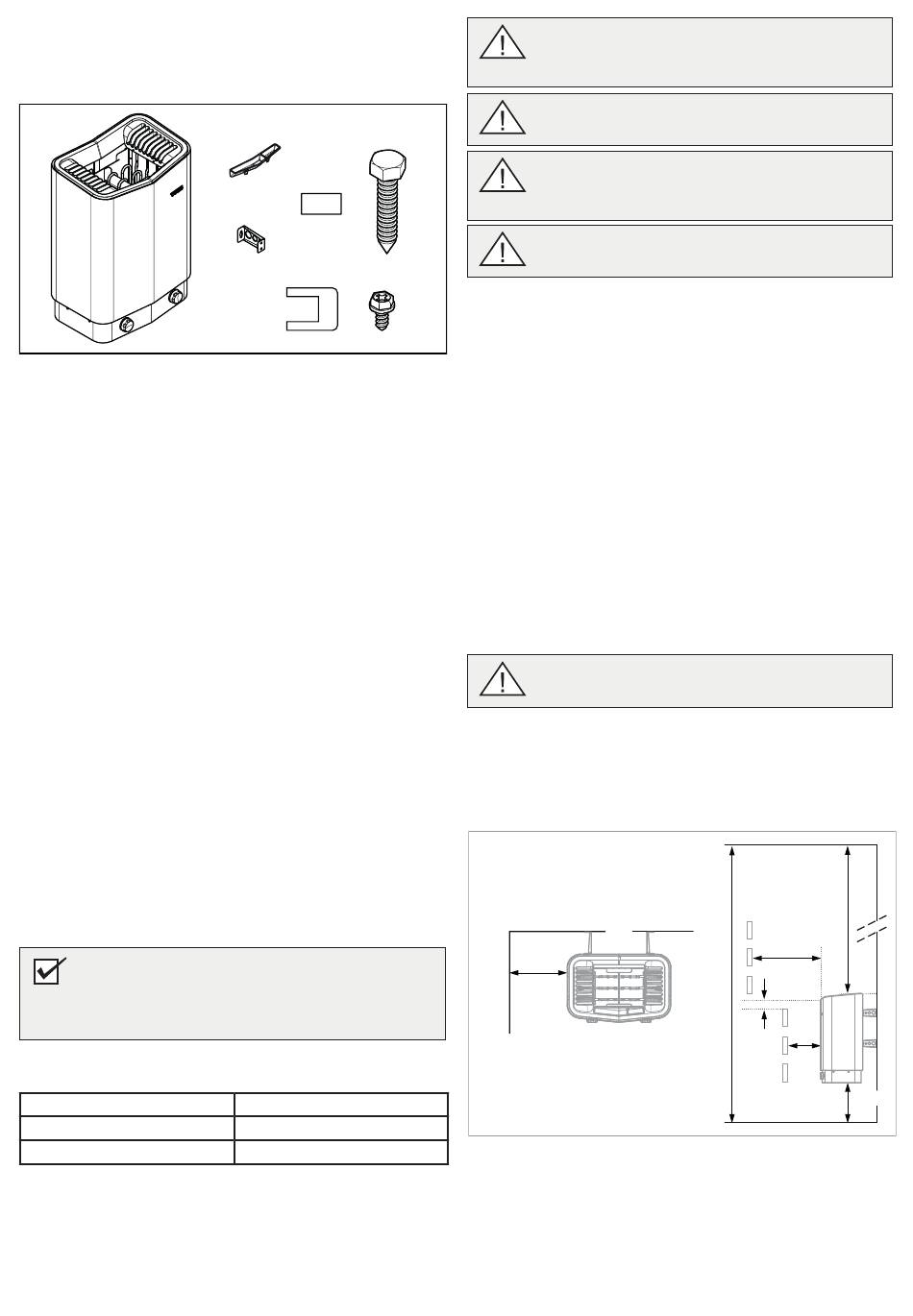

Abb. 1: Teile des Saunaofens
1. Saunaofen
2. Kräuterschale/Luftbefeuchter
3. Halterungen x 4 Stck.
4. Warnaufkleber in zehn Sprachen
5. Halterungsschrauben x 4 Stck.
6. Überbrückungsblech x 3 Stck.
7. Sicherungsschraube B8x9,5 x 1 Stck.
Wenden Sie sich an Ihren Händler, wenn ein Teil fehlt.
Anforderungen an die Installation
Damit der Saunaofen sicher verwendet werden kann, müssen
folgende Anforderungen erfüllt sein:
•
Kunststoff schlauchleitungen oder Kabelrohre zum Anschluss-
des Ofens werden außen auf der Wärmedämmung verlegt.
•
Die Kabel müssen korrekt verlegt sein, siehe Abschnitt An-
schluss/Schaltplan, Abb. 12.
•
Die Dimensionen von Sicherung (A) und Kabel (mm²)
müssen für den Saunaofen geeignet sein, siehe Abschnitt
Anschluss/Schaltplan, Abb. 12.
•
Die Lüftung der Sauna muss entsprechend den Anweisung-
endieser Anleitung ausgeführt werden, siehe Abschnitt
Position des Zuluftventils, Seite 13, Abschnitt Position des
Abluftventils, Seite 13.
•
Die Position von Saunaofen muss den Anweisungen in die-
sem Handbuch entsprechen.
•
Die Leistung des Ofens (kW) muss an das Volumen der
Sauna (m³) angepasst sein, siehe Tabelle 1. Das Mindestvo-
lumen darf nicht unterschritten werden, das Höchstvolumen
darf nicht überschritten werden.
BEACHTEN SIE: Eine gemauerte Steinwand ohne
Wärmedämmung verlängert die Vorwärmzeit. Jeder
Quadratmeter verputzte Decken- oder Wandfl äche
entspricht einer Erhöhung des Saunavolumens um
1,2-2 m³.
Tabelle 1: Leistung und Saunavolumen
Leistung kW
6,6
8
5
2
4
3
6
7
Saunavolumen min./max. m³
4-8
6-12
GEFAHR! Eine falsche Lüftung oder eine falsche
Position des Ofens kann unter bestimmten Um-
ständen Trockendestillation verursachen. Dabei
besteht Brandgefahr!
GEFAHR! Unzureichende Dämmung der Saunaka-
bine kann mit Brandgefahr verbunden sein!
GEFAHR! Die Verwendung von falschem Material
wie z. B. Spanplatten, Gips usw., kann mit Brand-
gefahr verbunden sein!
GEFAHR! Der Saunaofen muss von einem zuge-
lassenen Elektriker entsprechend den geltenden
Vorschriften angeschlossen werden!
Werkzeug für die Installation
Folgendes Werkzeug/Material ist für die Montage/den Anschluss
erforderlich:
•
Richtwaage,
•
Schraubenschlüssel,
•
Bohrmaschine,
•
Schraubendreher,
Planung der Installation
Vor Beginn der Montage des Saunaofens sollten Sie Folgendes
beachten:
•
Planen Sie die Position des Saunaofens, siehe Abschnitt
Position des Saunaofens – Normalmontage, Seite 12.
•
Finden Sie die korrekte Position für das Zuluftventil, siehe
Abschnitt Position des Zuluftventils, Seite 13.
•
Finden Sie die korrekte Position für das Abluftventil, siehe
Abschnitt Position des Abluftventils, Seite 13.
•
Planen Sie die Elektroinstallation, siehe Abschnitt Anschluss/
Schaltplan, Abb. 12.
Positioning the heater - normal installation
GEFAHR! Die Montage von mehr als einem Sau-
naofen in derselben Saunakabine ist unzulässig.
Platzieren des Saunaofens:
•
An derselben Wand wie die Tür (nur ausnahmsweise an
derSeitenwand, dann aber möglichst nahe an der Türwand);
derSaunaofen kann auch in einer Nische angebracht wer-
den,siehe Abb. 3.
•
Mit sicherem Abstand zu Boden, Seitenwänden und Ein-
richtung, siehe Abb. 2.
1
Abb. 2: Position des Saunaofens – Normalmontage
1.
Mindestabstand zur Seitenwand: 110 mm
2.
Mindestabstand zur Decke: 1030 mm
3.
Mindestabstand zur Einrichtung: 100 mm
4.
Mindestdeckenhöhe: 1900 mm
5.
Mindestabstände: 20 mm
6.
Mindestabstand zur Einrichtung: 30 mm
7.
Abstand zum Boden: 100-270 mm, (mit Beinen: 100 mm)
2
3
4
6
5
7
