2
1
Seperator

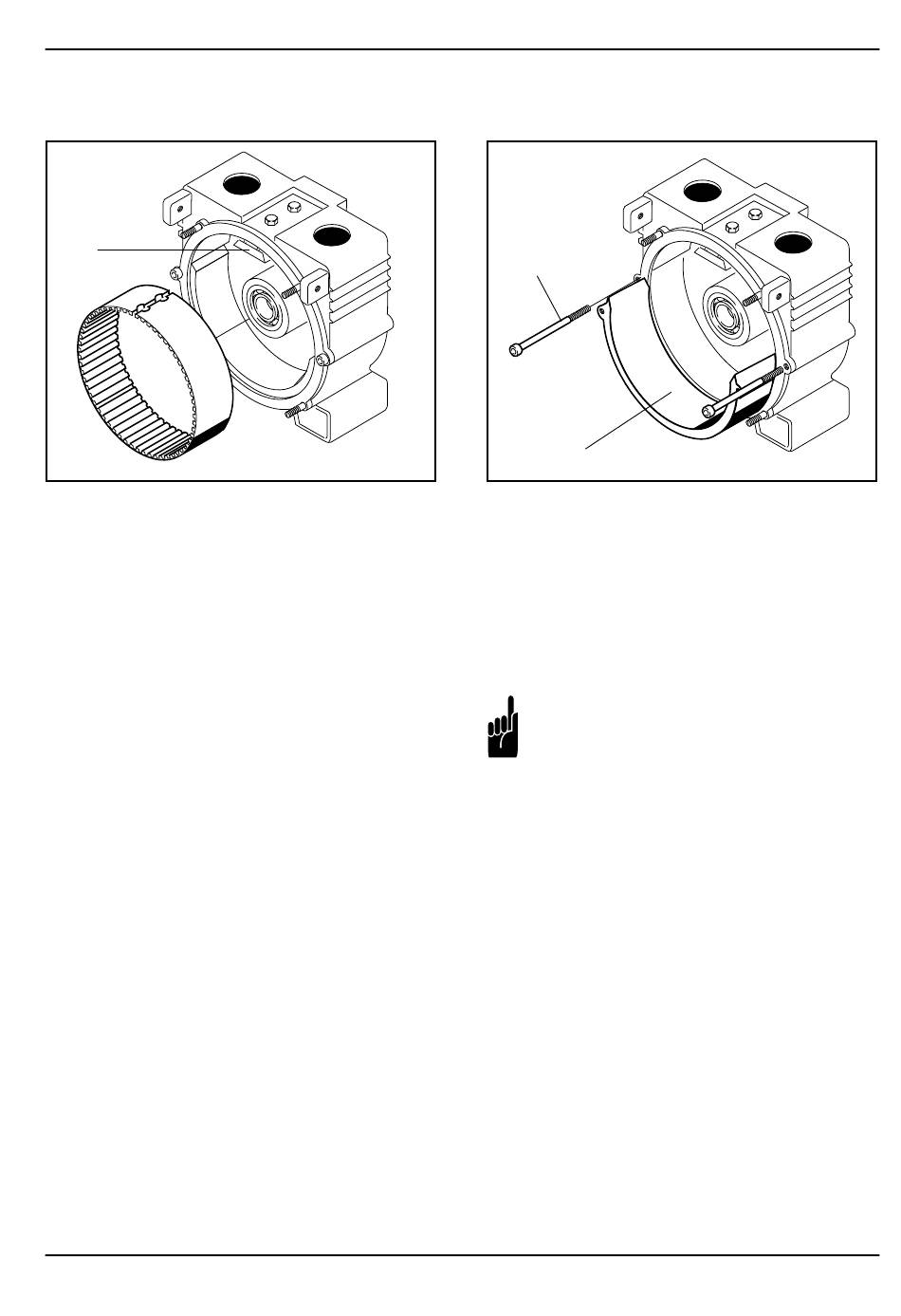

Afb. 14
2
Seperator houder
5.3
Vervangen van de seperator
De ingebouwde seperator dient om een on-
derdruk te genereren in het pomphuis en als
beschermlaag tussen rotor en pompslang.
Bij een slangvervanging moet de seperator
altijd op eventuele beschadigingen gecontro-
leerd worden. Dit gebeurt voordat de nieuwe
slang wordt ingebouwd. In het geval van een
beschadiging moet het eveneens vervangen
worden.
1.
Bij gedemonteerde pompslang de beide
zeskantschroeven (deel-nr. 1019, afb. 8)
aan de bovenkant van de pomp zo ver
losdraaien, tot het seperator uit de hou-
der kan worden genomen.
2.
De nieuwe seperator, met de vertanding
naar binnen, in de houder leggen (afb.
14).
Hierbij moet men erop letten dat de sepe-
rator tegen de achterwand van het huis
aan zit en vlak aansluit aan de naad.
ELRO
slangenpompen serie M300 / T300
®
2
1
Afb. 15
3.
De houder van de seperator met de hand
maar zo ver vastdraaien, dat het zichzelf
kan uitlijnen.
Pas na montage van het pompdeksel de
houder (van de seperator) vastdraaien.
Belangrijk:
De seperator moet vlak aansluiten
aan het pompdeksel en aan de
achterwand van het huis.
5.4
Vervangen van de support
De support moet eveneens bij slangvervan-
ging gecontroleerd worden op beschadiging.
Als bij het vervangen een polyurethaanslang
(PUR) (niet meer leverbaar) wordt vervangen
door een andere slangkwaliteit, dan moet ook
de support vervangen worden.
Houd er rekening mee dat er supports met
twee verschillende afmetingen zijn, d.w.z. het
steunpunt voor de PUR-slang is ca. 5 mm
dikker dan de support voor alle andere slang-
kwaliteiten.
1.
Beide zijplaten verwijderen (indien voor-
handen).
1
Support
2
Support schroeven
