De support 2 (afb. 3) is een elastomeerdeel, dat
is ingebouwd in het deel van de pomp waar de
slang het meest wordt samengedrukt.
Tegelijkertijd beschermt de support het
pomphuis bij breuk van een transportslang
tegen beschadigingen door vaste stoffen.
Bij slijtage kan het steunpunt gemakkelijk
worden vervangen.
De seperator (pos. 3, afb. 3) dient voor de
afdichting van de zuigruimte tegen de bin-
nenruimte en ook om de transportslang te
ontzien. Bovendien beschermt het de rotor
(pos. 1, afb. 3) bij slangbreuk tegen bescha-
digingen door abrasief resp. grofkorrelig
transportgoed. De seperator kan eenvoudig
vervangen worden door twee schroeven los
te draaien.
De pomp is gevuld met ca. 1-2 liter glijvloei-
stof (glycerine of silicone), die werkt als
smeer-, afsluit- en koelmiddel.
De met de zuigruimte (pos. 4, afb. 4) ver-
bonden vacuümmeter (afb. 3a) geeft niet
alleen de momentele zuighoogte van de
pomp aan, maar dient ook als waarschu-
wingsinstrument bij evt. defecten. Als de
vacuümmeter bij het bedrijf geen onderdruk
aangeeft, dan is de pomp absoluut toe aan
onderhoud.
Het onderhoud kan worden uitgevoerd met
standaard gereedschap.
Afb. 3a
1 Vacuümmeter
ELRO
slangenpompen serie M300 / T300
®
Afb.4

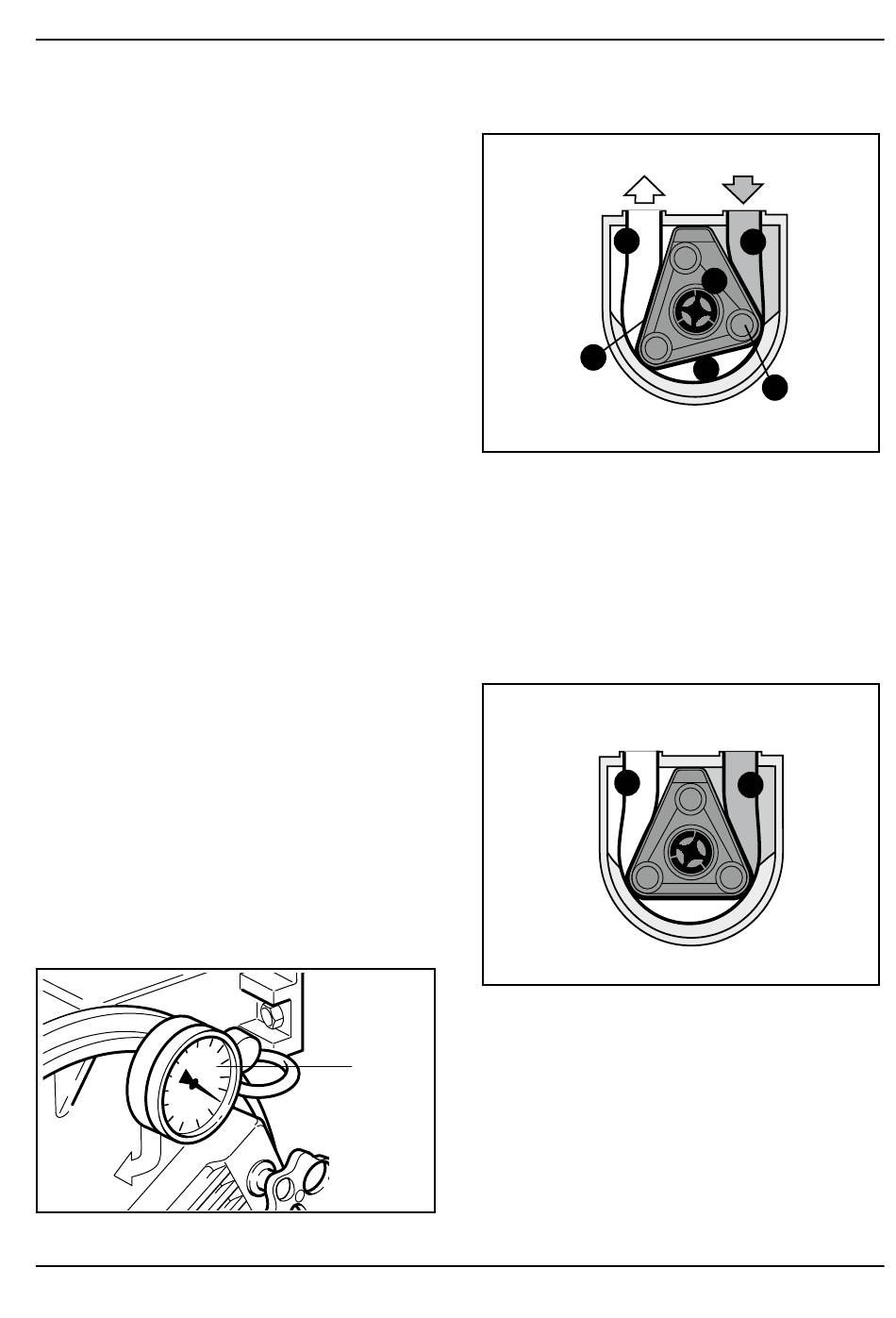

De rotor 1 draait zich binnen het vast met
het huis vastgeschroefde scheidingsdeel 3.
Dit sluit de zuigruimte 4 af van de binnen-
ruimte 5 van de pomp.
7
4
5
3
6
Afb. 5
1
De glijbuis van de rotor vergroot het volume
van de zuigruimte (4). Tegelijkertijd wordt de
persruimte (7) verkleind en de verdrongen
lucht door een kanaal in het pompdeksel
naar buiten gedrukt.
7
5
3
6
1
Rotor
5
3
Seperator
6
4
Zuig kant
7
7
1
4
Zuigruimte
7
Persruimte
4
7
1
Binnenruimte
Slangkamer
Perskant
7
4
9
