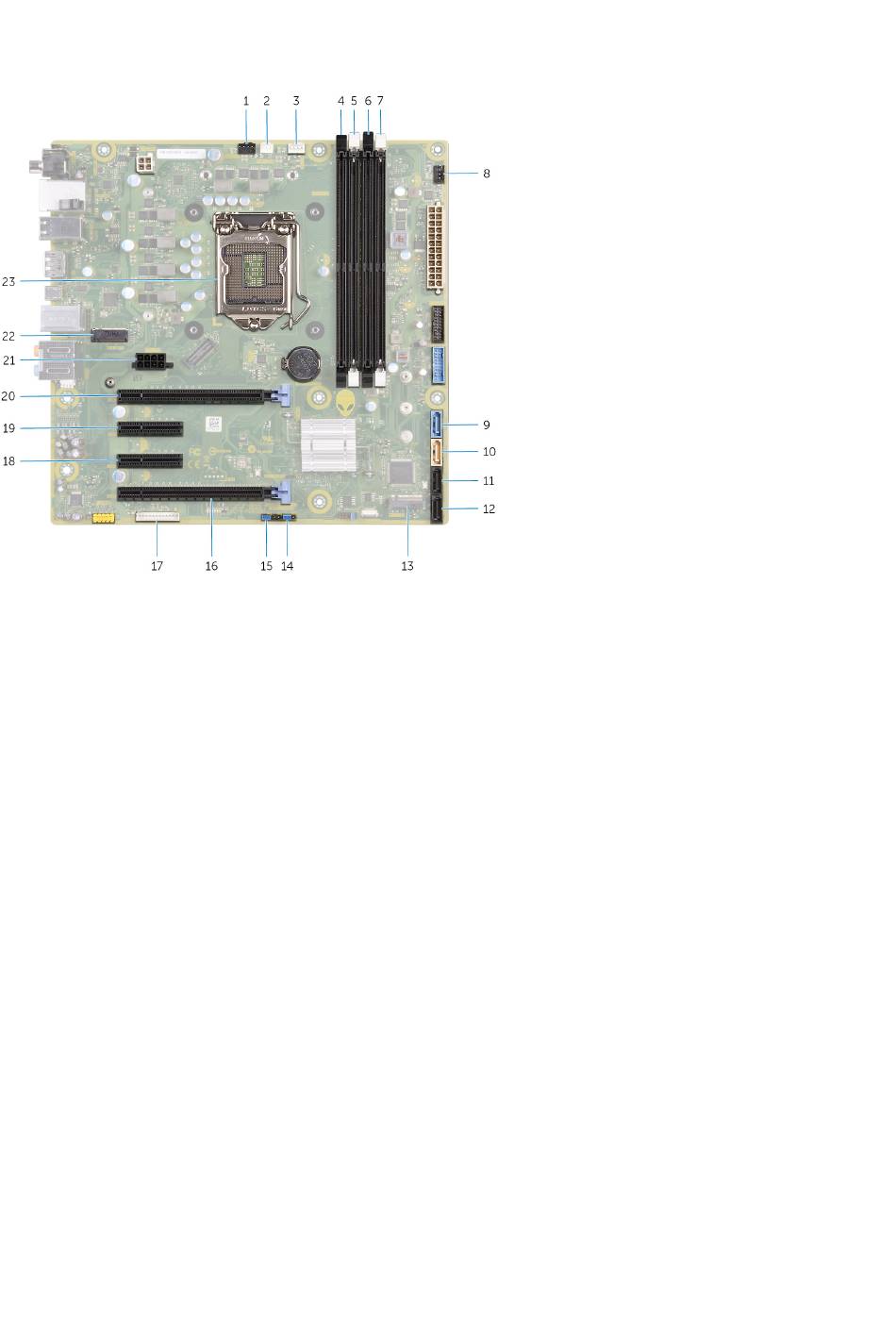

Onderdelen van het moederbord
1. bovenste chassisventilator (TOP_FAN)
3. connector processorventilator (CPU_FAN)
5. geheugenmodulesleuf 2 (XMM2)
7. geheugenmodulesleuf 4 (XMM4)
9. SATA 6 Gbps schijfconnector (SATA1)
11. SATA 6 Gbps schijfconnector (SATA3)
13. Solid-state schijfgleuf (M.2 SSD)
15. Wachtwoordresetjumper (PASSWORD JUMPER)
17. LED-controllerconnector (LED_CONTROLLER)
19. Sleuf voor PCI Express x4-kaart (SLOT2)
21. stroomconnector grafische kaart (GPU_POWER)
23. processorhouder (CPU1)
14
2. connector pompventilator van processorkoeling (PUMP_FAN)
4. geheugenmodulesleuf 1 (XMM1)
6. geheugenmodulesleuf 3 (XMM3)
8. connector voorste chassisventilator (FRONT_FAN)
10. SATA 6 Gbps schijfconnector (SATA2)
12. SATA 6 Gbps schijfconnector (SATA4)
14. CMOS-resetjumper (CMOS JUMPER)
16. Sleuf voor PCI-Express x16 mechanisch/x8 elektrisch (SLOT4)
18. Sleuf voor PCI Express x4-kaart (SLOT3)
20.Sleuf voor PCI-Express x16 mechanisch/x8 elektrisch (SLOT1)
22. sleuf voor de draadloze kaart (M.2 WIFI)
