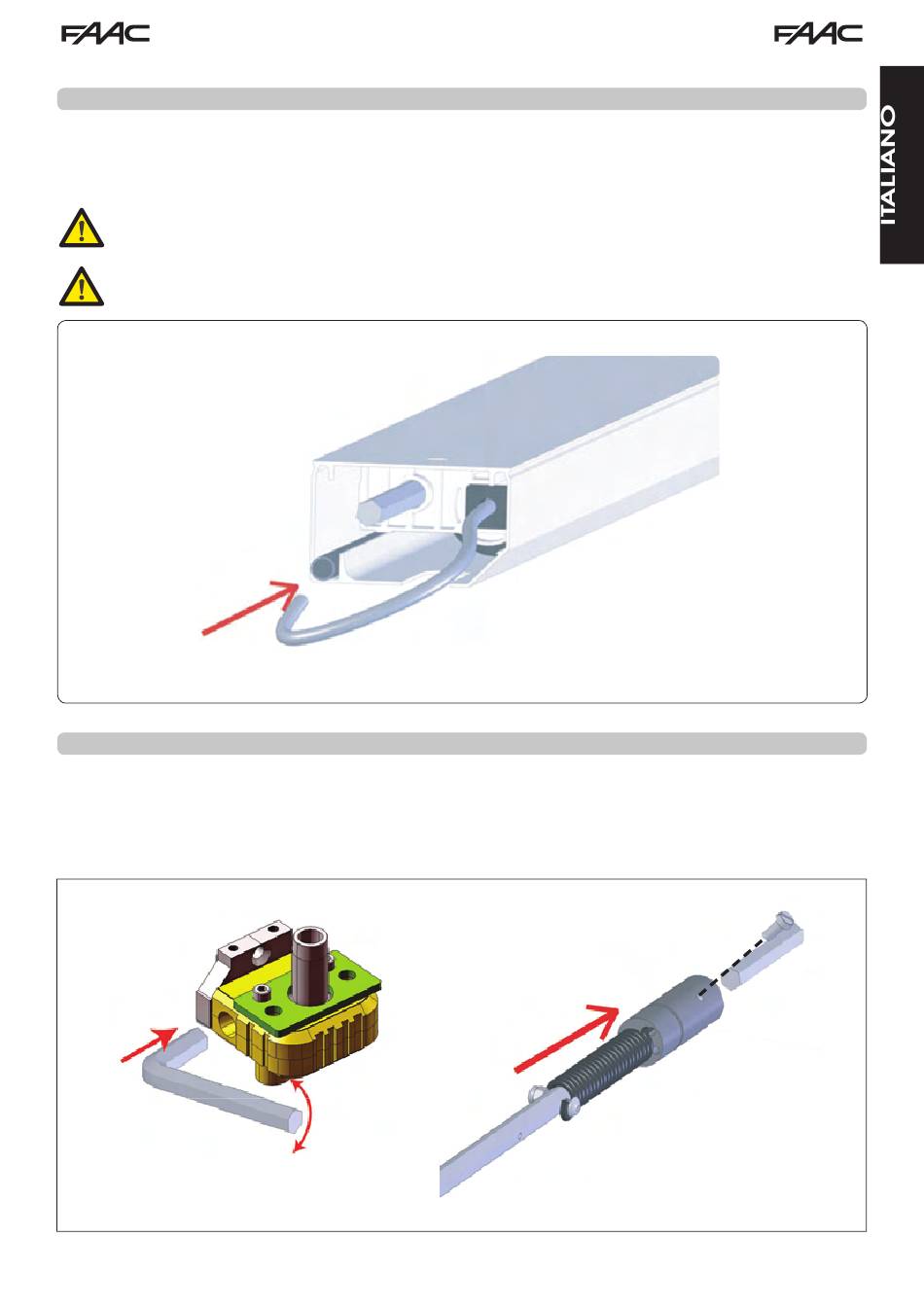

6.2
Uscita cavo
Solo per le impostazioni 6 e 7:
•
passare il cavo elettrico nell'apposito tubo in PVC (vedere immagine Fig. 13).
ATTENZIONE: il cavo elettrico non deve essere in contatto con nessuna parte mobile.
ATTENZIONE: E' fondamentale tenere il cavo teso al massimo.
6.3
Assemblaggio
1)
Introdurre ad ogni estremità i rinvii, assicurandosi che il il rinforzo sia montato correttamente.
2)
Introdurre nel foro esagonale del rinvio l'asse esagonale di trasmissione.
3)
Inserire l'asse nel telaio motore e serrare fortemente la vite A. (Fig. 14 )
Per facilitare l'operazione, fare
girare l'esagono del rinvio con
una chiave da 0.
Fig. 13
A
Fig. 14
