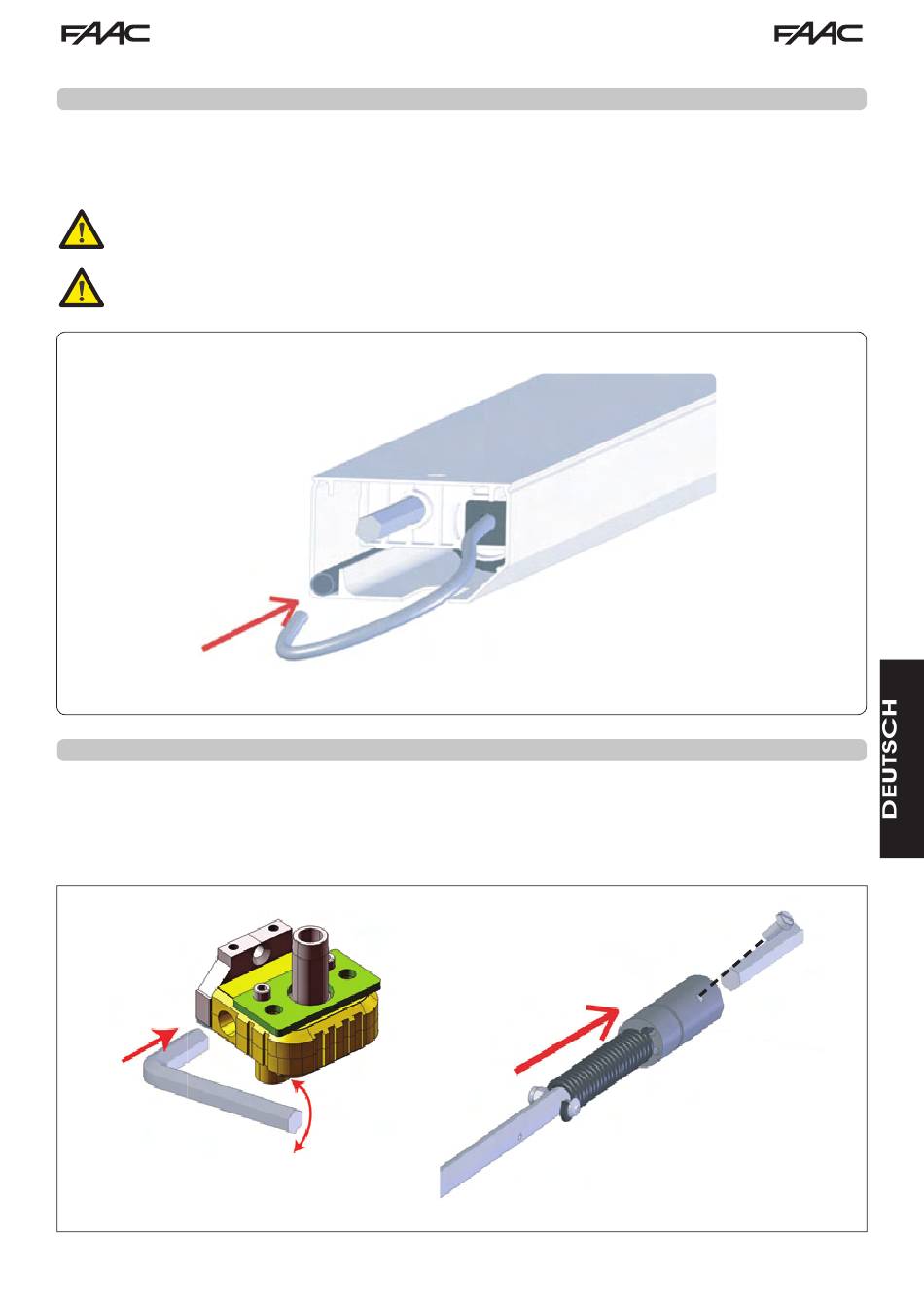

5.2. Kabelausgang
Nur für die Einstellungen 2 und 3:
•
Das Stromkabel im entsprechenden PVC-Rohr verlegen (siehe Abbildung Nr. 7).
ACHTUNG: Das Stromkabel darf nicht mit beweglichen Teilen in Berührung kommen.
ACHTUNG: Das Kabel muss unbedingt maximal gespannt werden.
5.3. Montage
1)
Die Umlenkungen an jedem Ende einführen, dass die Verstärkung korrekt montiert wurde.
2)
Die sechskantige Antriebsachse in die sechskantige Öffnung der Umlenkung einsetzen.
3)
Die Achse in das Motorgehäuse einsetzen und die Schraube A festziehen. (Abb. 8)
Um den Arbeitsgang zu erleichtern,
das Sechseck der Umlenkung mit
einem 0er Schlüssel drehen.
Abb. 7
A
Abb. 8
