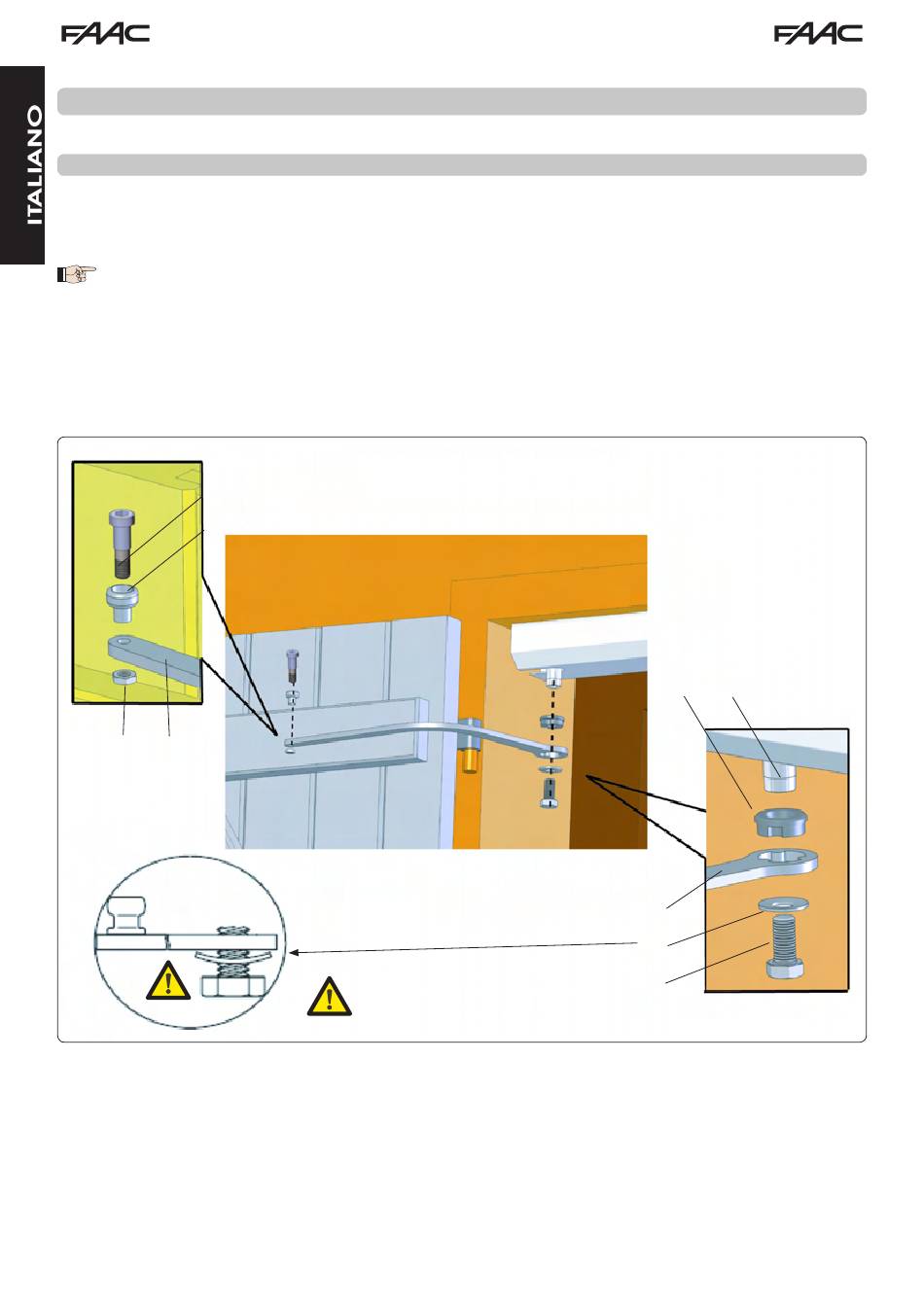

10 POSIZIONAmENtO DEI BRACCI
10.1 Installazione dei bracci
1)
Per il fissaggio del braccio sul motore, assemblare in successione: Anello (F) + braccio (E) + rondella
elastica (g) + vite (H).
Avvitare senza bloccare
2)
Per fissare la boccola all'estremità del braccio, assemblare in successione: Distanziale (C) + rullo rever-
sibile (B) + vite (A) + dado (I). Serrare e bloccare la boccola.
A
B
H
D
ATTENZIONE al senso della
rondella: la parte concova
verso il motore.
0
A.
Vite
B.
Rullo reversibile
C.
Albero rinvio
D.
Braccio
E.
Anello
F.
Rondelle elastiche
g.
Vite 12x20
H.
Dado M6
E
C
D
F
g
Fig. 31
