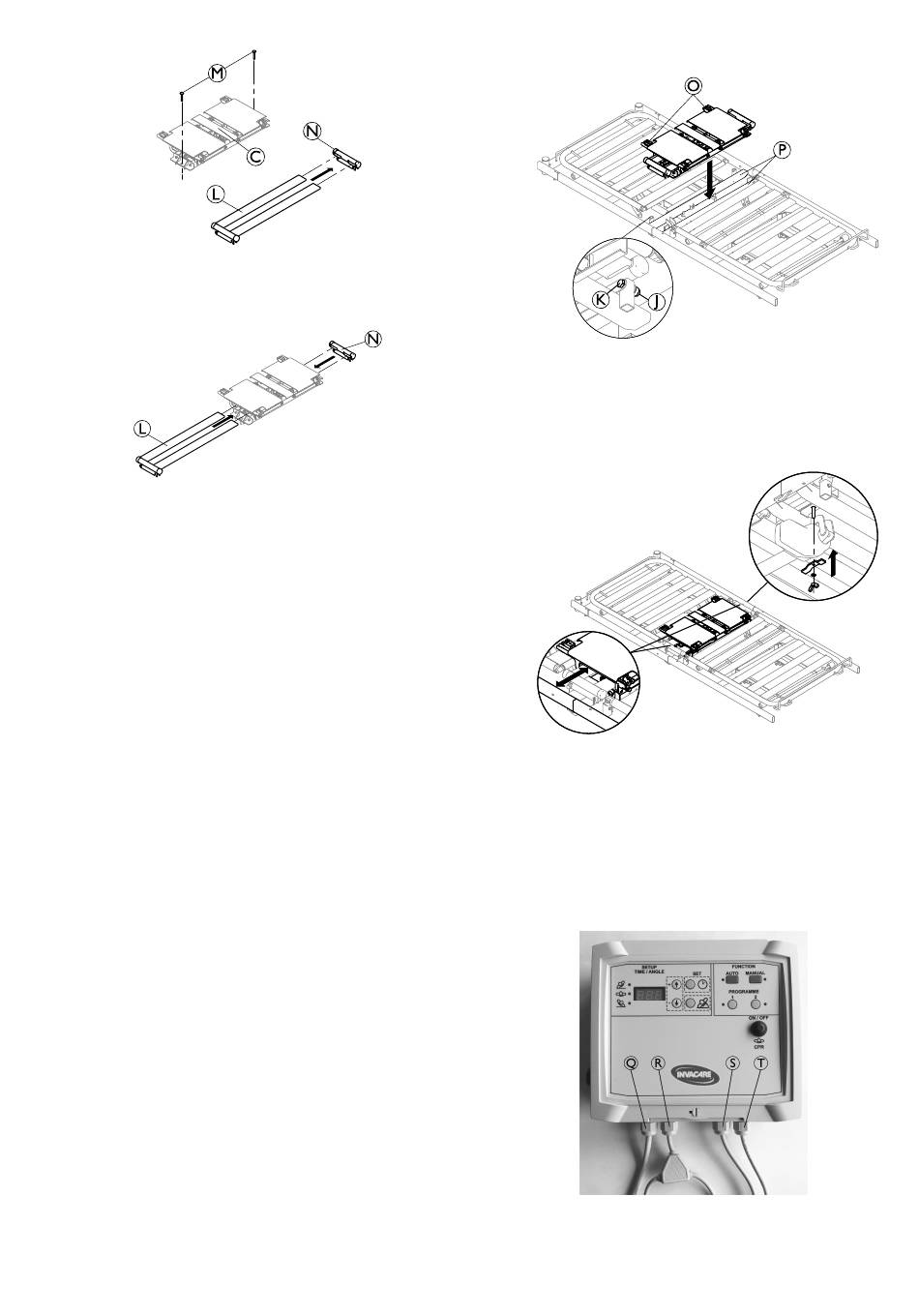

Plaats de twee slotbouten M in de gaten van de
montagebeugels op de hoofdmodule C en verwijder
een van de beugels N van het lattendeel L.
3.
Steek de losse uiteinden van de twee latten onder de
afdekplaten van de hoofdmodule en plaats ze terug in
de beugel N aan de andere kant.
1605513-C
4.
Plaats de hoofdmodule met het lattendeel op de
dwarsstangen P, met de lange verbindingsstukken O
naar het hoofdeinde van het bed gericht. Zorg dat de
motorkabels tussen de dwarsstangen P lopen zonder
dat ze klem komen te zitten. Bevestig het lattendeel
met de in stap 1 verwijderde bouten K en moeren J.
5.
Zorg dat de hoofdmodule zich in het midden van
de matrasbodem bevindt en dat de afstand tot de
zijstangen aan beide kanten hetzelfde is. Bevestig de
hoofdmodule aan beide kanten van het bed, van onderaf
op de dwarsstangen van de matrasbodem met de
bevestigingsplaat, sluitring en moer.
Kabels
De bedieningsconsole en handbediening moeten aan de
plaat van het voeteneinde worden gehangen.
Aansluitingen op de bedieningsconsole
•
Q Stroomvoorziening
