De kabel van het bedieningspaneel wordt aangesloten op het C8-hoofdbord zoals weergegeven in

Afb. 16. De uitzondering is de R 200 V-unit, waar, indien nodig, de paneelkabel ook kan worden aangesloten

op een externe RJ10-connector.

Er wordt aanbevolen om de kabel van het regelpaneel zo te leggen dat deze niet in de buurt van voe-

dingskabels of hoogspanningsapparatuur komt (elektrische doorvoeropeningen van kasten, elektrische

boiler, airco enz.) De kabel kan door gaten in de achterzijde of de bodem van het regelpaneel worden

gevoerd (volg de installatieaanwijzingen verstrekt bij het regelpaneel). De draad naar de C8 regelmodule

wordt aangesloten op een speciale sleuf (RJ9 connector, zie afb. 12) of aansluitblok voor het aansluiten van

externe componenten.

Gebruik geen scherpe gereedschappen (bijv. schroevendraaier) om de contacten van het

paneel in te drukken. Met een potlood of balpen gaat dat het beste.

UAB KOMFOVENT behoudt het recht om veranderingen door te voeren zonder dit vooraf kenbaar te maken

DOMEKT C8_ installation manual_24-05

Y e ll o

w (A

)

G re e

n (B )

( ) W

h it e

(+ ) R

e d

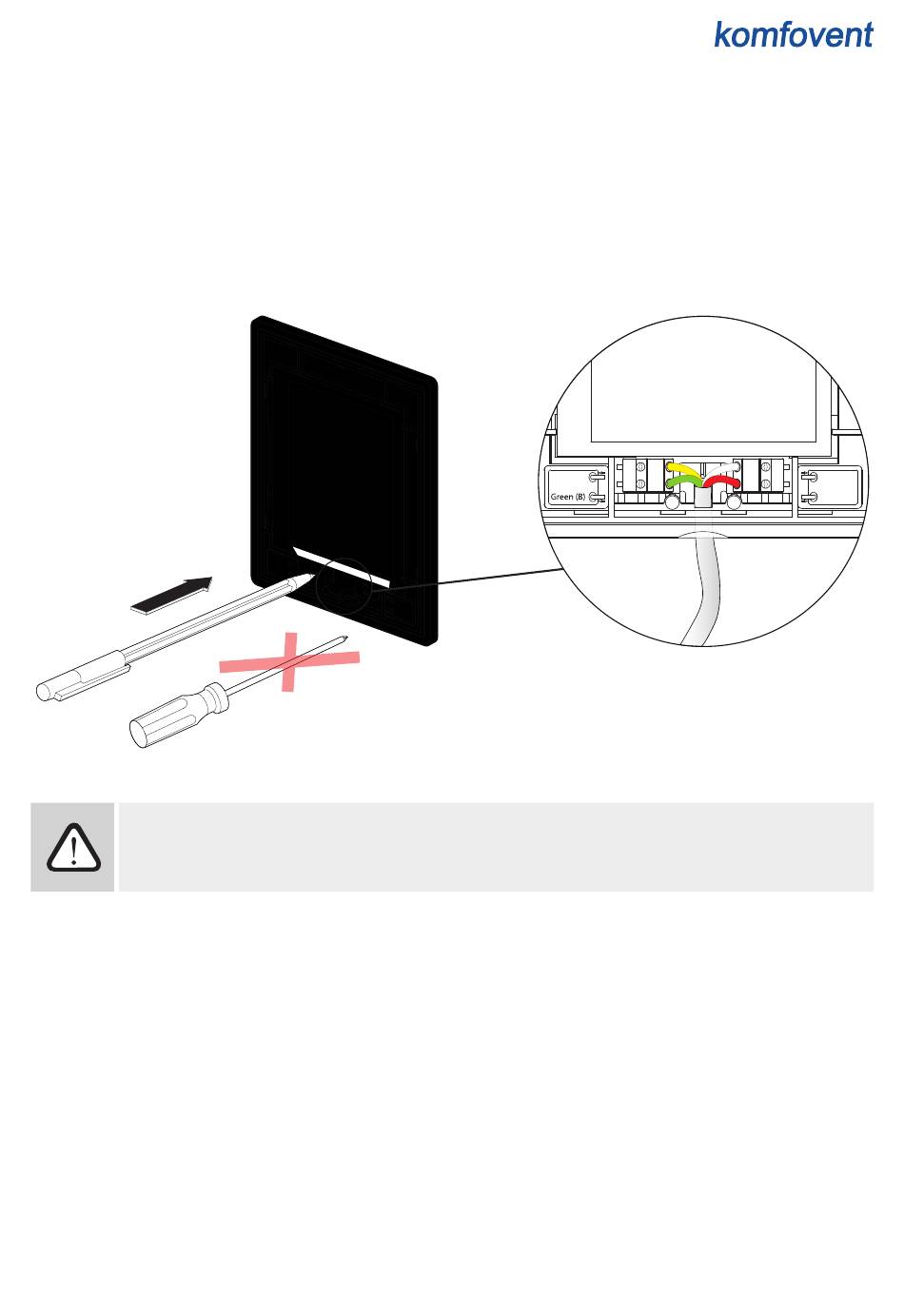

Afb. 17. Kabel aansluiten op het regelpaneel

Yellow (A)

( ) White

(+) Red
