Productbeschrijving
2.3
Werking van de warmtepomp
De warmtepomp bestaat uit vier hoofdonderdelen:
• Verdamper
Verdampt het koudemiddel als gas en draagt tegelijkertijd warmte
over van de collector (bijv. aardwarmtesonde) in het koudemiddelcir-
cuit.
• Condensor
Condenseert het gas weer in vloeistof en draagt warmte over aan de
cv-installatie.
• Expansieventiel
Verlaagt de druk van het vloeibare koudemiddel.
• Compressor
Verhoogt de druk van het koudemiddel.
Deze vier hoofdonderdelen zijn via drie gesloten buizensystemen onder-
ling verbonden. In de warmtepomp circuleert een koudemiddel, dat in
bepaalde delen van het circuit vloeibaar is en in andere delen gasvormig.
12
11

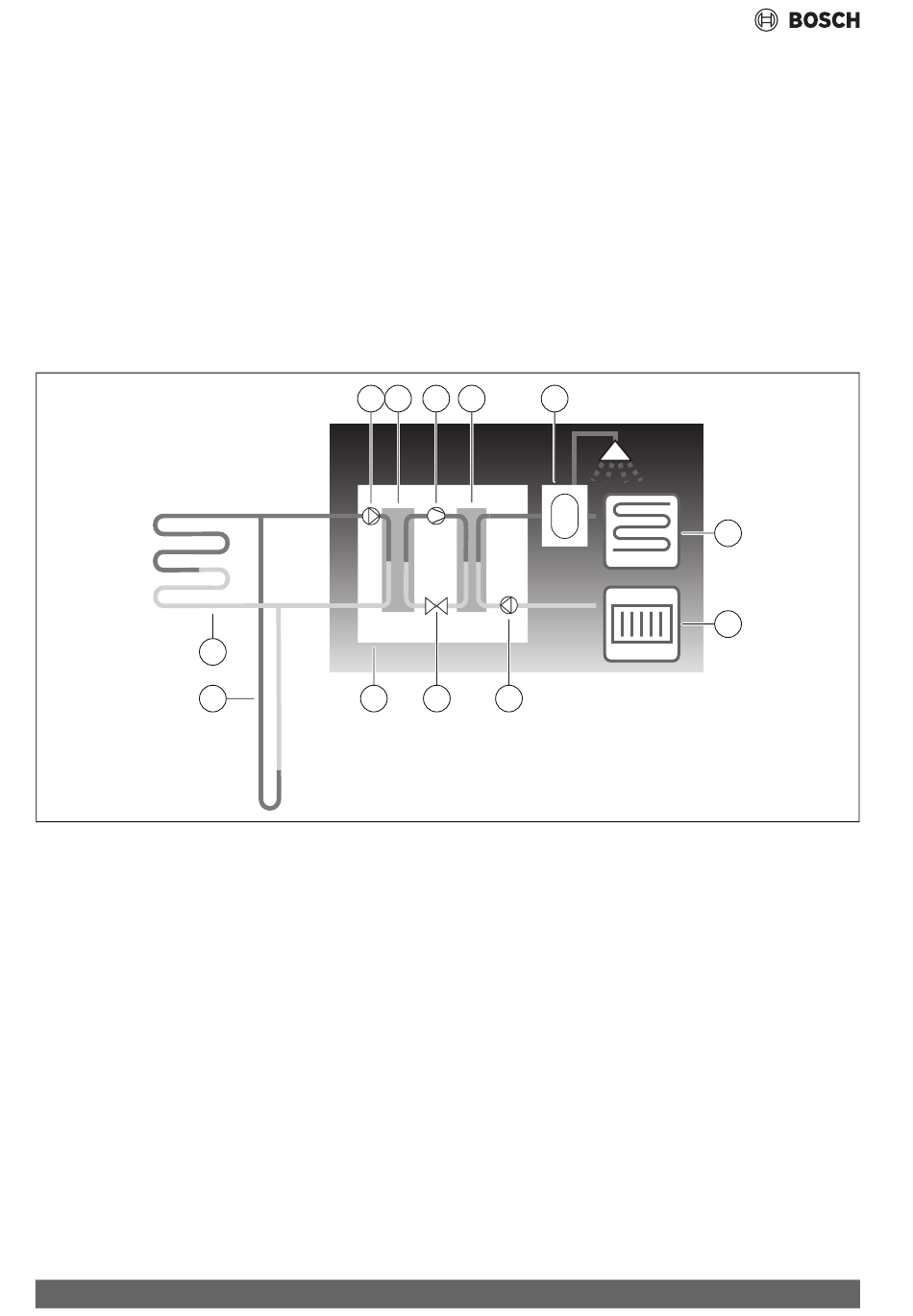

Afb. 1
Functiebeschrijving
[1]
Broncircuitpomp
[2]
Verdamper
[3]
Compressor
[4]
Condensor
[5]
Boiler
[6]
Vloerverwarmingen
[7]
Radiator
[8]
CV-pomp
[9]
Expansieventiel
[10] Warmtepomp
[11] Aardwarmtesonde
[12] Aardwarmtecollector
• Het warmtedragend medium, een mengsel van water en antivries-
middel, circuleert in een aardwarmtesonde of een aardwarmtecollec-
tor in een kunststof leiding. De vloeistof neemt de opgeslagen
aardwarmte op, met behulp van de pomp voor het warmtedragend
medium wordt de vloeistof naar de warmtepomp en de verdamper
getransporteerd. De temperatuur is hierbij circa 0 °C.
4
1 2
3
4
10
9
8
• In de verdamper stroomt de bronvloeistof langs het koudemiddel.
Het koudemiddel is hier vloeibaar en heeft een temperatuur van ca. –
10 °C. Zodra het koudemiddel langs het 0 °C koude warmtedragend
medium stroomt, begint het te koken. De daarbij gevormde damp
wordt naar de compressor geleid. De temperatuur van de damp is cir-
ca 0 °C.
• In de compressor wordt de koudemiddeldruk verhoogd en de tempe-
ratuur van de damp neemt toe tot circa +100 °C. Het hete gas
stroomt aansluitend naar de condensor.
• In de condensor wordt de warmte in de cv-installatie (radiatoren en
vloerverwarming) en het warmwatersysteem van het huis geleid. De
damp koelt af en wordt vloeibaar. De druk van het koudemiddel is nog
hoog, terwijl het in het expansieventiel wordt gestuurd.
• Bij het expansieventiel wordt de druk van het koudemiddel geredu-
ceerd. Tegelijk daalt de temperatuur naar circa – 10 °C. Wanneer het
koudemiddel door de verdamper loopt, wordt het weer gasvormig.
• Het warmtedragend medium wordt door de warmtepomp naar de
aardwarmtesonde of de aardwarmtecollector gestuurd, om opnieuw
opgeslagen aardwarmte op te nemen. De temperatuur van de vloei-
stof is hierbij circa – 3 °C.
5
0010030975-001
Compress 7800i LW – 6721832773 (2022/10)
6
7
