Installatie

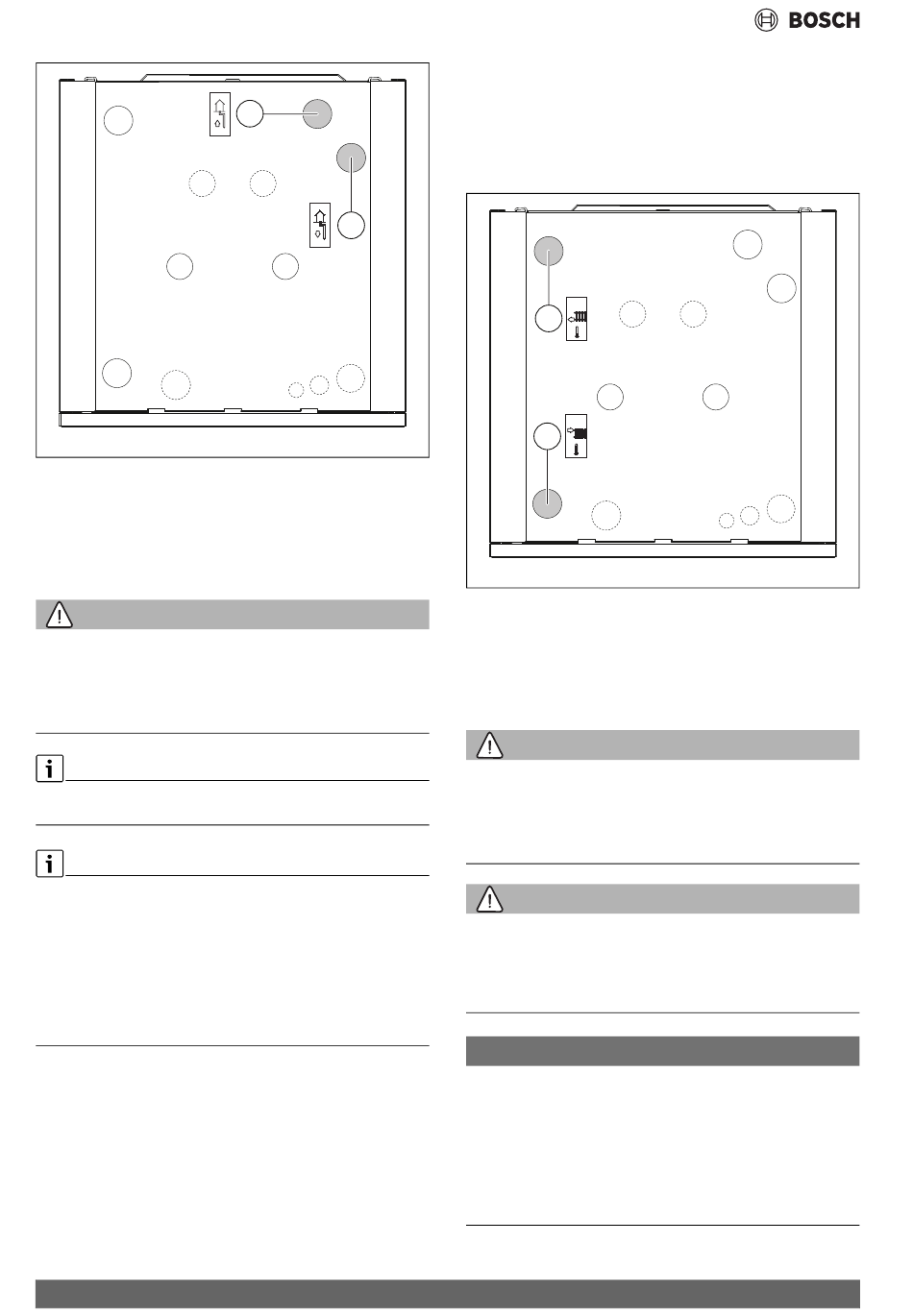

Afb. 15 Aansluitingen aan de warmtepomp aan het brijnsysteem
[1]
Brijncircuit aan
[2]
Brijncircuit uit
5.4.4
Sluit de warmtepomp op de cv-installatie aan
Alle componenten van de cv-installatie conform de systeemoplossing
monteren.
WAARSCHUWING
Schade aan de installatie!
Wanneer het veiligheidsventiel niet optimaal functioneert, kan de druk in
de installatie te hoog worden.
▶ WAARSCHUWING – waarborg, dat de uitgang van het veiligheidsven-
tiel niet is verstopt of afgesloten.
De verwarmingsinstallatie moet over een expansievat, veiligheidsventiel
en manometer beschikken (niet in de leveringsomvang inbegrepen).
Aangezien de verwarmingsinstallaties waarin de warmtepomp wordt ge-
ïnstalleerd verschillend zijn, dient de dimensionering van het expansie-
vat zorgvuldig te worden gecontroleerd. Houd rekening met de grootte,
de toelaatbare maximum-/minimumdruk en de temperatuur van de ver-
warmingsinstallatie, het vermogen van de warmtepompen en de techni-
sche gegevens van het expansievat, zoals capaciteit en voordruk.
Verdere informatie over de warmtepomp is te vinden in de technische ge-
gevens van de warmtepomp. Verdere informatie over het expansievat is
te vinden in de technische informatie van de fabrikant.
▶ Monteer de automatische ontluchter.
▶ Monteer een veiligheidsventiel.
▶ Overloopleiding van veiligheidsventiel naar een vorstveilige afvoer.
▶ Monteer een manometer (0–4 bar).
▶ Monteer een deeltjesfilter.
▶ Expansievat monteren.
▶ Eventueel pomp in cv-installatie monteren.
20
1
2
0010023659-001
▶ Eventueel veiligheidstemperatuurbegrenzer monteren.
In bepaalde landen moeten vloerverwarmingen een veiligheidstem-
peratuurbegrenzer hebben. De veiligheidstemperatuurbegrenzer
wordt op de installatieprintplaat aan de externe ingang 1–3 aange-
sloten. Stel de functie voor externe ingang in ( regelaarhandboek).
▶ Retour van de cv-installatie aansluiten [1].
▶ Aanvoer naar de cv-installatie aansluiten [2].
1
2
Afb. 16 Aansluitingen van de warmtepomp op de cv-installatie
[1]
Retour vanaf de cv-installatie
[2]
Aanvoer naar de verwarmingsinstallatie
5.4.5
Aansluiten van de warmtepomp op de waterleiding
Alle componenten voor het warmwatercircuit conform de systeemoplos-
sing monteren.
WAARSCHUWING
Schade aan de installatie!
Wanneer het veiligheidsventiel niet optimaal functioneert, kan de druk in
de installatie te hoog worden.
▶ WAARSCHUWING – waarborg, dat de uitgang van het veiligheidsven-
tiel niet is verstopt of afgesloten.
WAARSCHUWING
Gevaar voor verbranding!
Bij het activeren van de functie "Extra warm water", bij de thermische
desinfectie en bij de dagelijkse opwarming zijn warmwatertemperaturen
boven 60 °C mogelijk. Daarom moet een menginrichting worden geïn-
stalleerd.
OPMERKING
Schade aan de installatie door onderdruk in de boiler!
Indien een hoogteverschil van ≥ 8 meter tussen de warmwateruitgang en
het uitlooppunt wordt overschreden, kan een onderdruk optreden, die
de boiler vervormt.
▶ Hoogteverschillen ≥ 8 meter tussen warmwateruitgang en uitloop-
punt vermijden.
▶ Installeer een antivacuümklep, wanneer het hoogteverschil
≥ 8 meter tussen de warmwateruitlaat en het uitlooppunt is.
Compress 7800i LW – 6721832732 (2023/09)
0010023668-001
