Rechter inspectiezijde R1
ODA
EHA
6
3
ODA
EHA
– inlaat buitenlucht
ODA
– lucht geleverd aan het gebouw
SUP
– lucht afgezogen uit het gebouw
ETA
– uitlaat buitenlucht
EHA
* Afhankelijk van de bestelling.
UAB KOMFOVENT behoudt het recht om veranderingen door te voeren zonder dit vooraf kenbaar te maken
Verso Standard_ installation manual_24-09
Verso R 5000 V HE
ETA
SUP
10
11
7
2
ETA
SUP
SUP
ETA
4
4
2
SUP

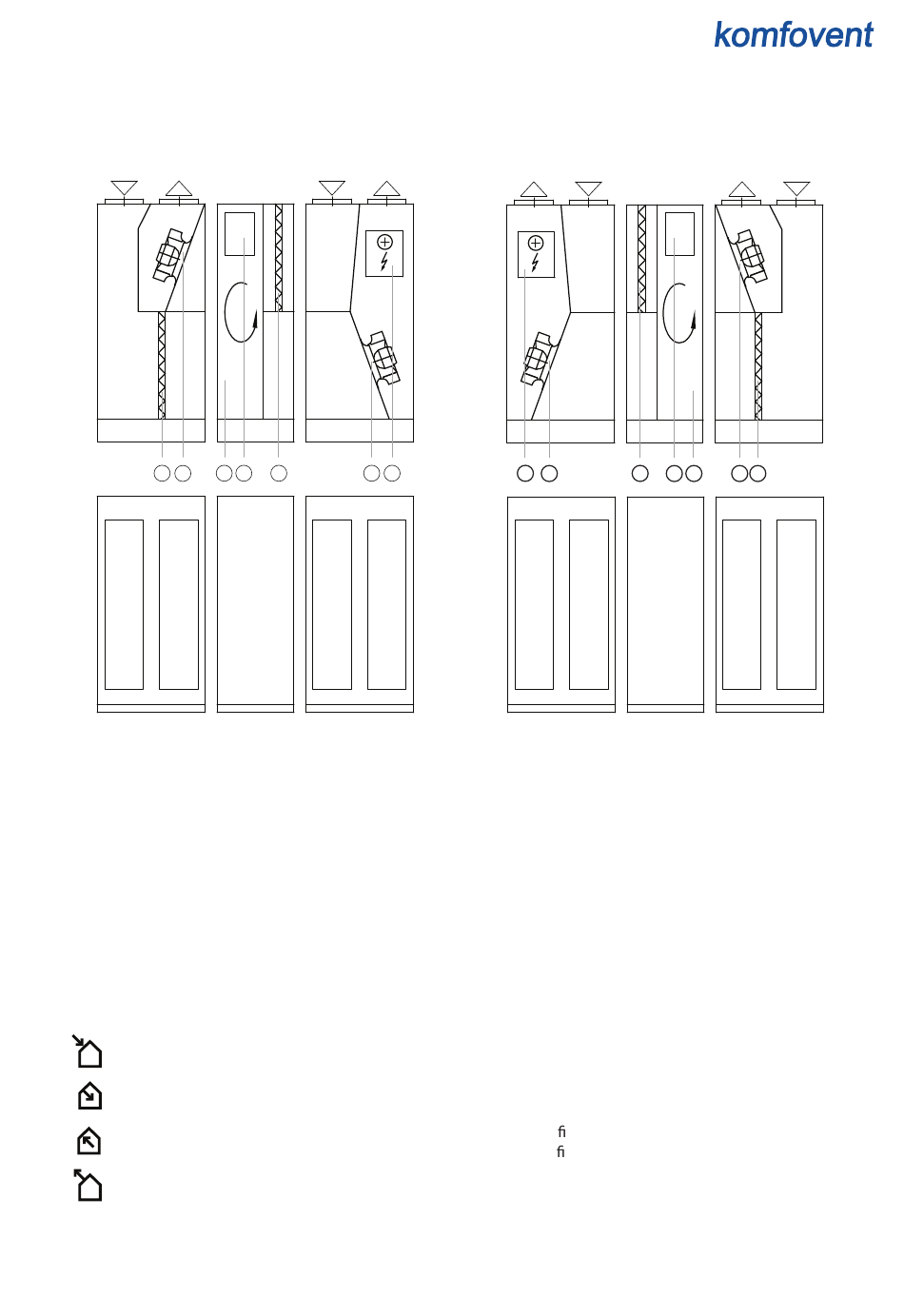

1 – tegenstroomwarmtewisselaar
2 – toevoerluchtventilator
3 – afvoerluchtventilator
4* – elektrische verwarming
5* – verwarmer / koeler / DX
6 – buitenlucht lter
7 – afvoerlucht lter
8 – condensafvoer
9 – by-pass klep
10 – roterende warmtewisselaar
11 – C5 controller moederbord
12 – Aansluiting voeding
Linker inspectiezijde L1
EHA
7
11
10
3
ETA
EHA
ODA
6
ODA
