6.2. Aansluiting elektrische componenten
Alle interne en externe elementen van de kast worden aangesloten op het hoofdpaneel van het
C5-bedieningspaneel (gemarkeerd als "RG1" in bedradingsschema's) dat zich in de kast bevindt. Bij som-
mige kasten moet u het metalen deksel losschroeven om toegang te krijgen tot het bedieningspaneel. De
precieze plaats van het C5-bedieningspaneel in de kast kunt u zien in het hoofdstuk "Kastcomponenten".
1
2

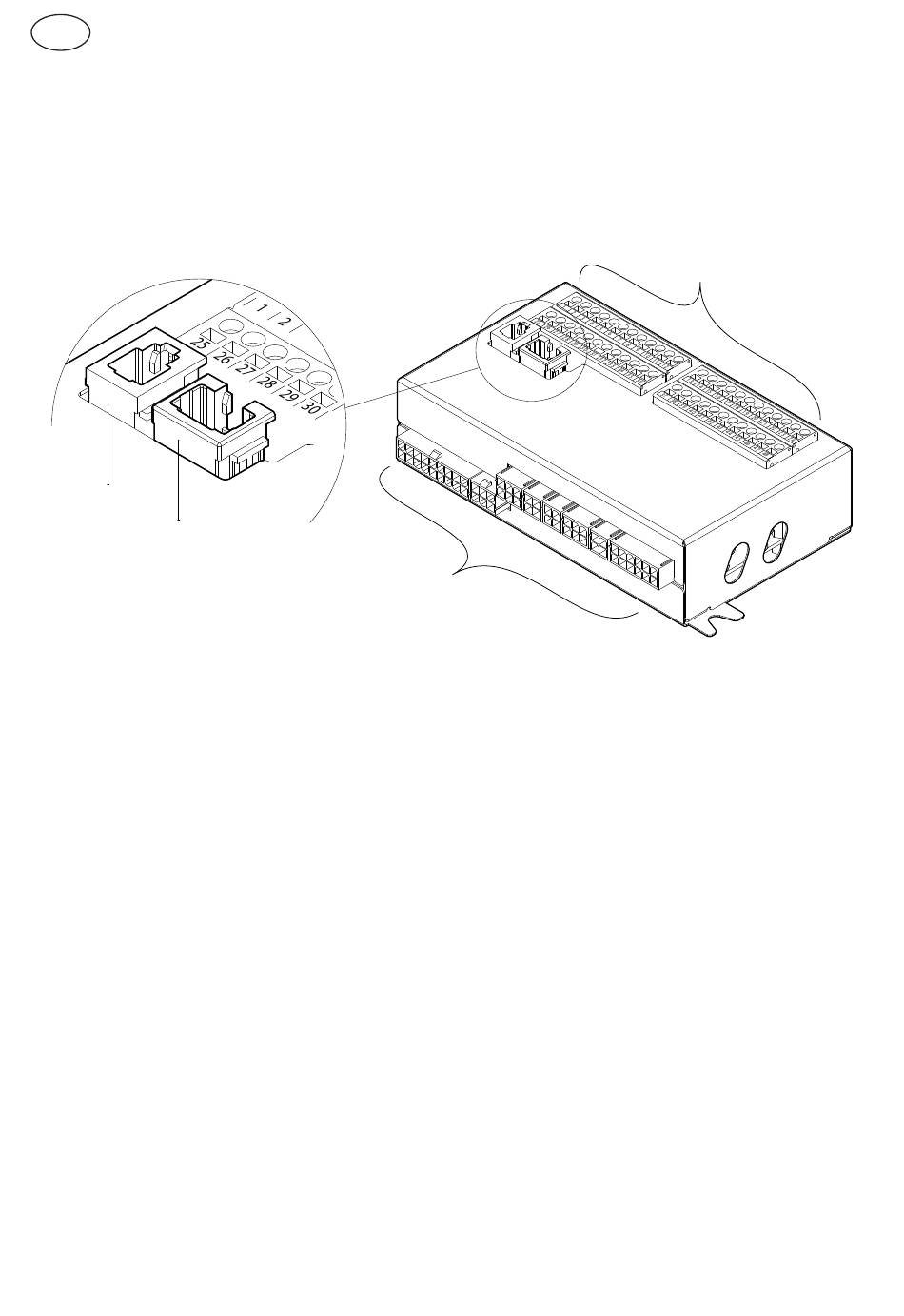

1 – aansluiting op bedieningspaneel, 2 – intranet- of internetverbinding,
3 – binnenste aansluitingen van componenten, 4 – aansluitklemmen voor externe componenten
50
Afb. 19. C5-regeling hoofdpaneel
Fig. 31. Hoofdpaneel van het C5-bedieningspaneel
UAB KOMFOVENT behoudt het recht om veranderingen door te voeren zonder dit vooraf kenbaar te maken
3
4
Verso Standard_ installation manual_24-09
