Als, om welke reden dan ook, delen van de kast zijn gedemonteerd voordat het op de
de nitieve locatie is geïnstalleerd, kan de luchtdichtheid van de kast afwijken van de
gegevens in de documentatie, tenzij de kast is gemonteerd door personeel dat door
de fabrikant is opgeleid.
•
Tussen de secties (meegeleverd met de kast ) moeten afdichtingspakkingen worden
aangebracht.
•
Bij buitenmontage moeten de voegen tussen de secties extra worden afgedicht met
siliconen of een andere afdichtingskit.
•
Het boren en gebruiken van zelftappende schroeven op de behuizing van de kast is
verboden (wanneer deze niet door de constructie wordt geleverd), omdat de kabels
of buizen binnenin de behuizing beschadigd kunnen raken.
Afhankelijk van de kastgrootte kunnen afzonderlijke secties met behulp van meegeleverde schroeven
aan elkaar gekoppeld worden met externe aanspanelementen of interne aanspanbeugels. Afdichtingspak-
kingen (meegeleverd met de kast) moeten op de verbindingen worden aangebracht voordat de secties
worden samengevoegd. Er worden pakkingen geïnstalleerd rond de gehele omtrek van de sectie en op het
middenpro el die de verschillende luchtstromen van elkaar scheidt. De schroeven van de secties moeten
zo worden aangedraaid dat de pakking volledig wordt samengedrukt en de afstand tussen de secties niet
meer dan 2-3 mm bedraagt.
Secties worden zowel in de binnenhoeken als op het middenpro el aangespannen om verschillende
luchtstromen te scheiden. Indien sommige bevestigingsgaten moeilijk bereikbaar zijn (bijv. in de buurt van
de ventilatoren of in kleinere kasten), kunnen dergelijke secties gemakkelijker worden vastgedraaid met
behulp van in de fabriek gemonteerde externe aanspanelementen, die u aan de boven- of achterkant van
de kast vindt.
1 – rand van de eerste sectie die moet worden vastgezet, 2 – rand van de tweede sectie die moet worden vastgezet,
7 – pakking op het middenpro el die verschillende luchtstromen scheidt, 8 – externe aanspanelementen
34
4
3
5
2
1

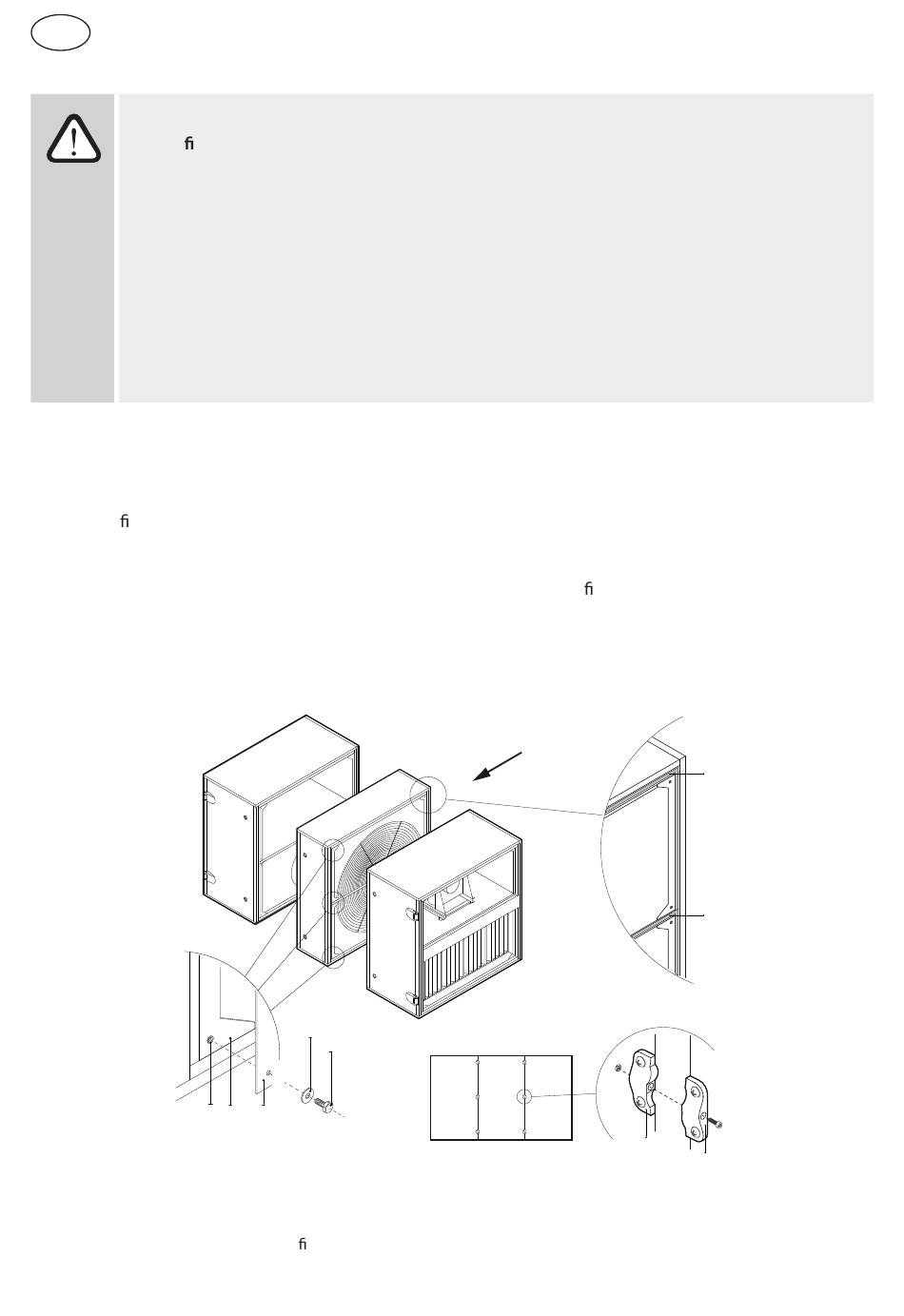

Afb. 11. Aansluiting van secties en hun afdichting
3 – schroef M8, 4 – sluitring, 5 – draadbus, 6 – zelfklevende pakking,
