Trekhaak Monteren - Toro 130-8716 Installatie-Instructies
Trekhaak monteren

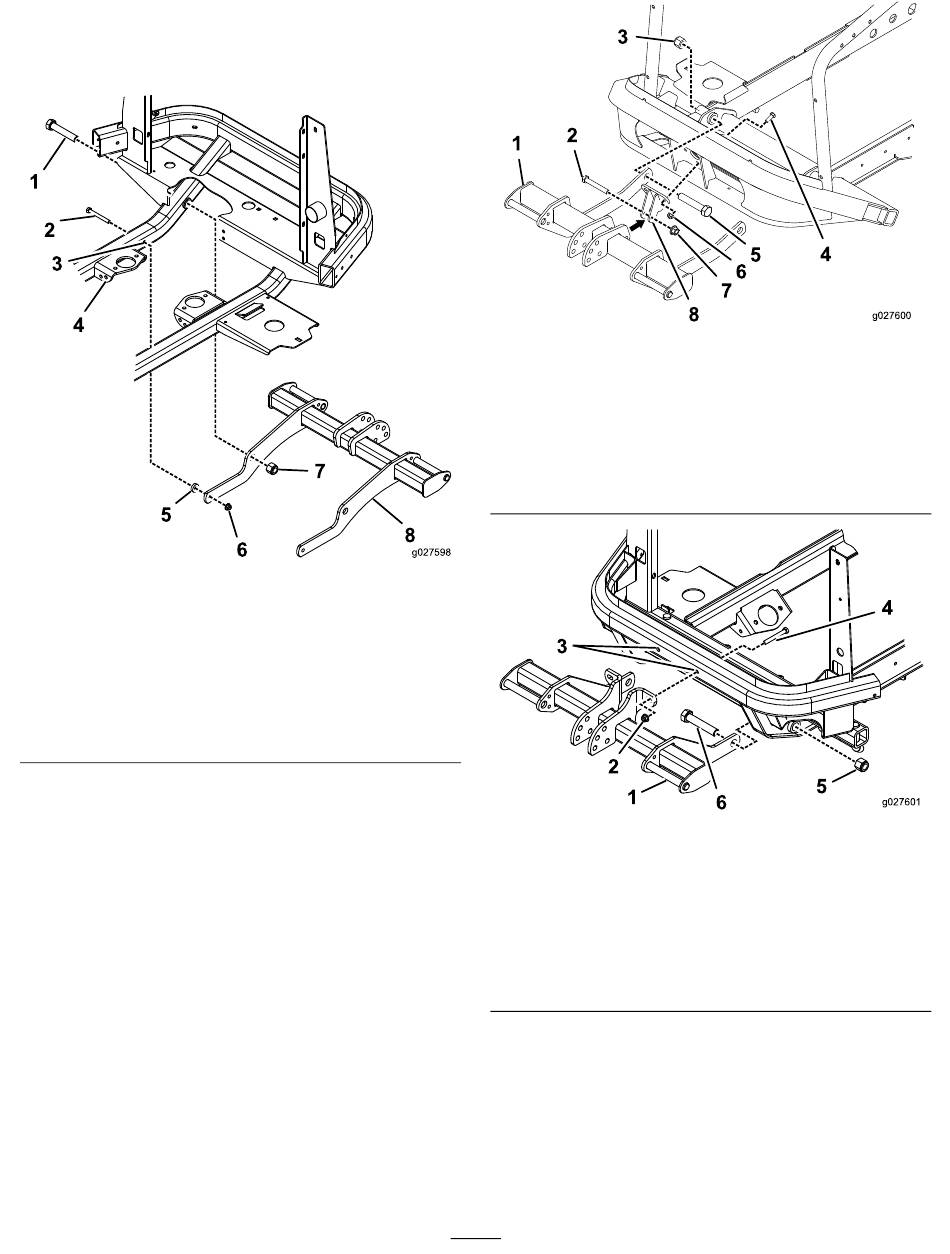

Monteer de trekhaak op de machine zoals afgebeeld in
1,
Figuur 2
of
Figuur
3:
1
2
3
4
5
Trekhaak voor de Groundsmaster 360 machine voor
veelzijdig gebruik (model 130-8716)
1. Bout (3/4 x 4 inch)
2. Bout (3/8 x 3-1/4 inch)
3. Boor hier een gat.
4. Montagebeugel van de
motor
7
6
Figuur 1
5. Afstandsstuk
6. Flensmoer
7. Borgmoer
8. Trekhaak
Figuur
2
1
Trekhaak voor de Groundsmaster 7200/7210-serie
tractie-eenheid met Kubota motor (model 130-8717)
1. Trekhaak
2. Bout (1/2 x 3-1/2 inch)
3. Borgmoer
4. Bout (3/8 x 1 inch)
8
g027598
3
Trekhaak voor de Groundsmaster 7200/7210-serie
tractie-eenheid met Yanmar motor (model 130-8718)
1. Trekhaak
2. Flensmoer
3. Boor hier 2 gaten (waar
een bout van 3/8 inch
doorheen past).
2
3
5
6
7
8
Figuur 2
5. Bout (3/4 x 4 inch)
6. Flensmoer
7. Borgmoer
8. Montagekoppeling
2
1
6
Figuur 3
4. Bout (3/8 x 3 inch)
5. Borgmoer
6. Bout (3/4 x 4 inch)
4
g027600
4
5
g027601
