Skyv den interne gradereren mot deg.
Vri materens håndhjul med klokken og press forsiktig kutteenden på brotsjen mot innsiden
av røret for å brotsje.
Vri den roterende håndtaket videre og press forsiktig kutteenden på brotsjen mot innsiden
av røret for å brotsje.
5.4
Fjerne og installere gjengekjevene fra og i gjengehodet gjengehode
Bruk hansker for å unngå kuttskader på hendene forårsaket av gjengekjevene!
5.4.1
Automatisk gjengehode
Fjerning:
Dra låsearmen i "A" stilling.
Sett selektorpinnen (sølvfarget) i sektorblokken.
Løft ut gjengehodet fra maskinen og trekk av gjengebakker nr. 1 til 4 (4SE: 1 till 5).
Installasjon:
Dra låsearmen i "A" stilling.
Sett selektorpinnen (sølvfarget) i sektorblokken.

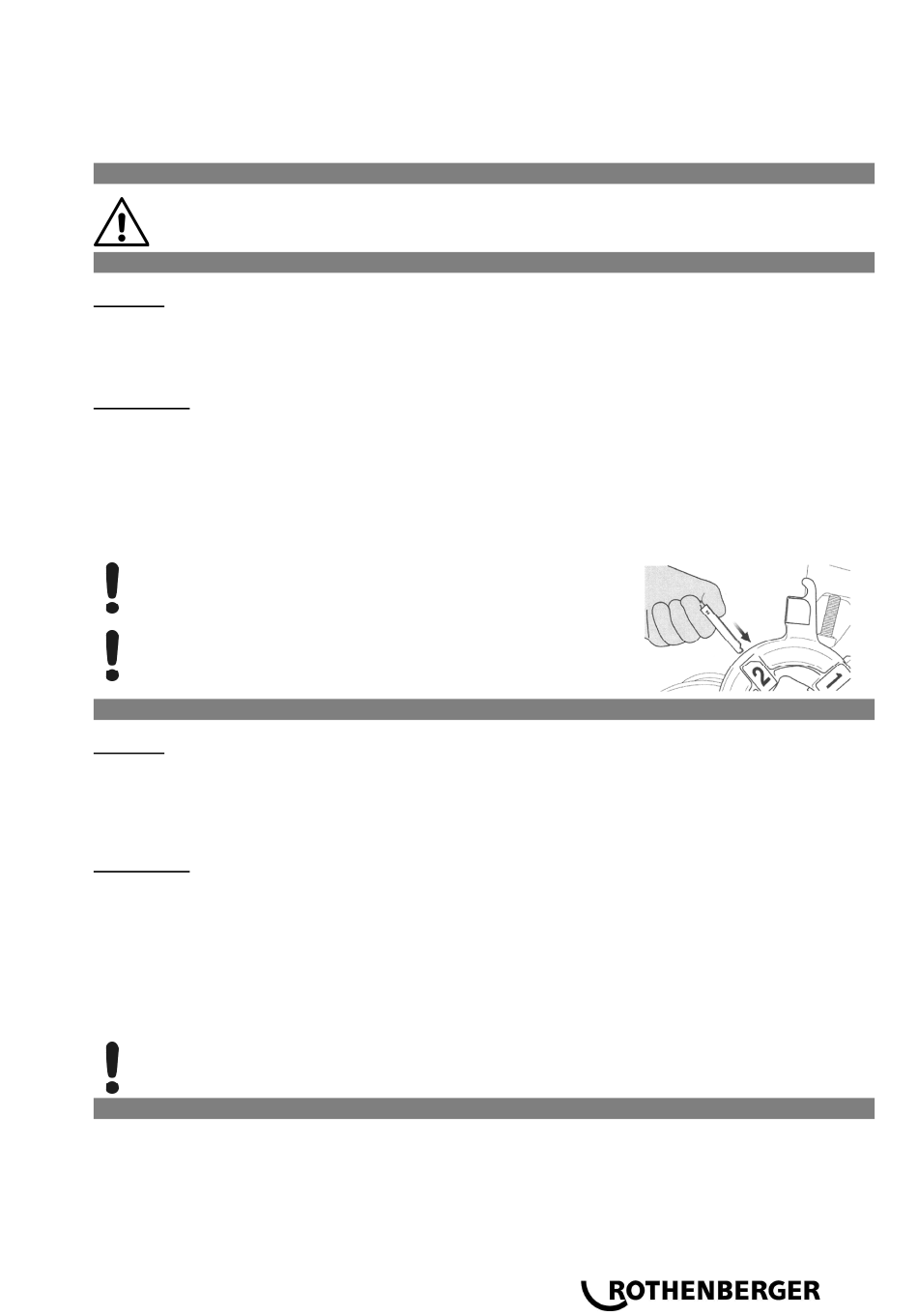

Sett inn gjengebakke med likt tall som på det aktuelle gjengehodet, du skal høre at den går i
lås.
Slide cam plate mot C til et klikk høres fra låsespaken.
Forsikre deg om at tallene på gjengehodet og på gjengebakken er på samme side.
Nøyaktig gjenging er kun mulig hvis nummeret på åpningen
på gjengehodet korresponderer med nummeret på gjenge-
tennene!
Etter å ha skiftet gjengetennene, skal du kontrollere at de er
sikre! Etter å ha skiftet gjengehodet eller skiftet ut gjengeten-
nene, skal du kontrollere at er sikkert låst i verktøysleden!
5.4.2
Standard gjengehode
Fjerning:
Løsne gjengejernholderen (1), sett svingarmen (2) i nedre posisjon, trekk
gjengejernholderen til og sett hendelen som brukes for åpning og lukking (3) om til å kunne
ta ut gjengebakken oppover.
Løft ut gjengehodet fra maskinen og trekk av gjengebakker nr. 1 til 4 (4SE: 1 till 5).
Installasjon:
Løsne gjengejernholderen (1), sett svingarmen (2) i nedre posisjon, trekk
gjengejernholderen til og sett hendelen som brukes for åpning og lukking (3) opp for å kunne
sette inn gjengebakken.
Sett inn gjengebakke med likt tall som på det aktuelle gjengehodet, du skal høre at den går i
lås.
Forsikre deg om at tallene på gjengehodet og på gjengebakken er på samme side.
Lukking (3) opp for å kunne sette inn gjengebakken.
Nøyaktig gjenging er kun mulig hvis nummeret på åpningen på gjengehodet korresponde-
rer med nummeret på gjengetennene!
5.5
Ta ut og sette inn gjengehodet i sleiden
Løft gjengehodet til halv høyde.
Sett gjengehodet diagonalt og ta det ut.
Bare når gjengehodet står parallelt med den fl ate siden på gjengehodepinnen kan det tas ut
eller settes inn i maskinen.
