Należy dalej obracać obrotową rączką i delikatnie oprzeć krawędź tnącą rozwiertaka o
wewnętrzną krawędź rury, aby usunąć zadziory.
5.4

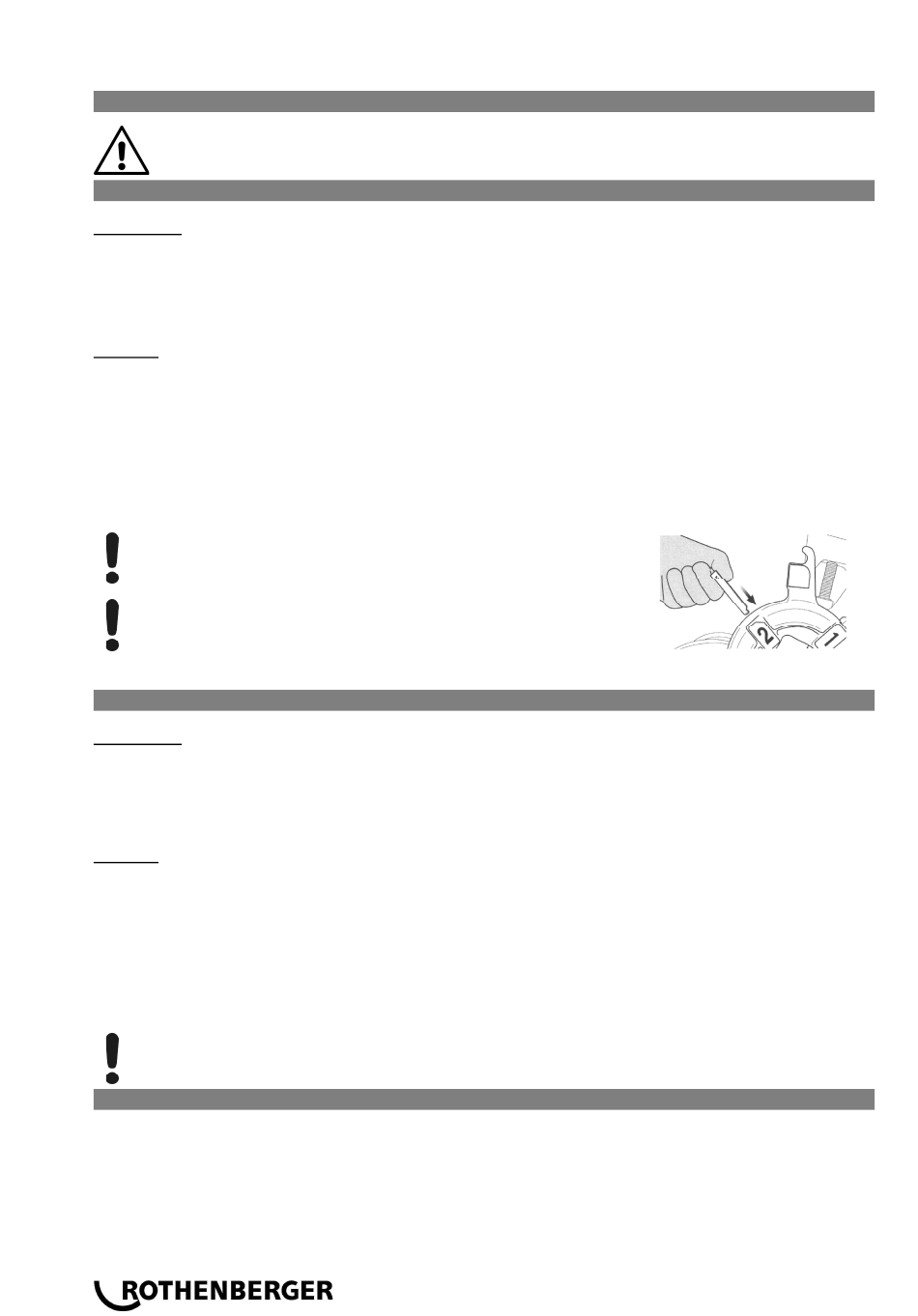

Demontaż i montaż szczęk gwintujących w głowicy Gwinciarskiej
Aby uniknąć poranienia rąk przez szczęki gwintujące należy założyć rękawice ochronne!
5.4.1
Zautomatyzowana głowica gwintująca
Demontaż:
Należy przestawić dźwignię blokującą na pozycję „A".
Sworzeń selektora (kolor srebrny) umieścić w bloku selektora.
Podnieść głowicę gwintującą z maszyny i ściągnąć szczęki gwintujące nr od 1 do 4 (4SE: nr
od 1 do 5).
Montaż:
Należy przestawić dźwignię blokującą na pozycję „A".
Sworzeń selektora (kolor srebrny) umieścić w bloku selektora.
Założyć szczęki gwintujące o takiej samej liczbie, jaka jest na danej głowicy gwintującej, I
mocno zatrzasnąć.
Przesuń cam płyta ku C, aż dźwięk kliknięcia jest słyszany z dźwignią.
Liczby na głowicy gwintującej i na szczękach gwintujących muszą znajdować się po tej
samej stronie.
Precyzyjne gwintowanie możliwe jest tylko jeśli numer w
szczelinie głowicy gwinciarskiej zgadza się z numerem na
szczęce gwintującej!
Po wymianie szczęk gwintujących należy upewnić się, że są
prawidłowo zamontowane! Po wymianie głowicy gwinc- iarskiej
lub szczęk gwintujących należy sprawdzić czy są bezpiecznie
umieszczone w wózku narzędzia!
5.4.2
Standardowa głowica gwintująca
Demontaż:
Odkręcić uchwyt narzynki (1), opuścić wahacz (2) w najniższe położenie, dokręcić uchwyt
narzynki i przestawić do góry dźwignię (3) w celu wyjęcia szczęk gwintujących.
Podnieść głowicę gwintującą z maszyny i ściągnąć szczęki gwintujące nr od 1 do 4 (4SE: nr
od 1 do 5).
Montaż:
Odkręcić uchwyt narzynki (1), opuścić wahacz (2) w najniższe położenie, dokręcić uchwyt
narzynki i przestawić do góry dźwignię (3) w celu założenia szczęk gwintujących.
Założyć szczęki gwintujące o takiej samej liczbie, jaka jest na danej głowicy gwintującej, i
mocno zatrzasnąć.
Liczby na głowicy gwintującej i na szczękach gwintujących muszą znajdować się po tej
samej stronie.
Przestawić do góry dźwignię (3) w celu założenia szczęk gwintujących.
Precyzyjne gwintowanie możliwe jest tylko jeśli numer w szczelinie głowicy gwinci-arskiej
zgadza się z numerem na szczęce gwintującej!
5.5
Wymontowanie i zamontowanie głowicy gwintującej z sań wzgl. do sań
Podnieść głowicę gwintującą na połowę wysokości.
Ustawić głowicę gwintującą po przekątnej i ściągnąć.
Dopiero gdy głowica gwintująca znajdzie się w równoległym położeniu względem płaskiej
strony sworznia głowicy nacinającej, można ją zamontować wzgl. wymontować z maszyny.
168
POLSKI
(E)
