Точная использование возможно только в том случае, если
номер на слот нить резки головой с номером на щеке матче
нить!
Tappers челюсти после перехода на фиксированный место
проверьте! Tappers заголовок после изменения или замены
нить резки твердых блокировки запечь в инструмент
испытание!

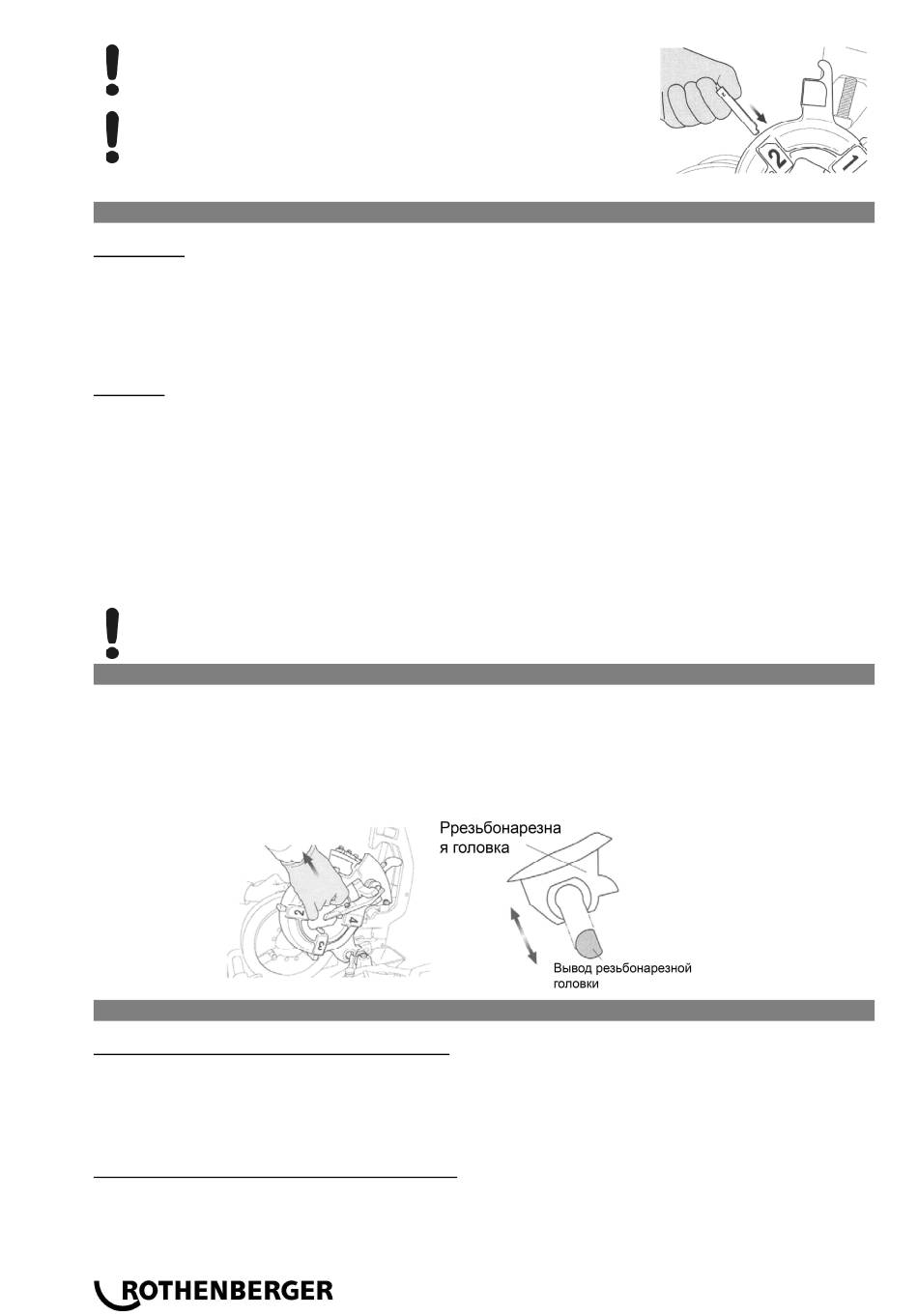

5.4.2
Стандартная резьбонарезная головка
Демонтаж:
Отсоедините плашкодержатель (1), переведите рычаг (2) в нижнее положение, затя-
ните плашкодержатель и переведите его вверх для поднимания или опускания рычага
(3), предусмотренного для вынимания плашки.
Выньте резьбонарезную головку из станка и снимите резьбонарезные плашки № с 1
по 4 (4SE: № с 1 по 5.).
Монтаж:
Отсоедините плашкодержатель (1), переведите рычаг (2) в нижнее положе-
ние,затяните плашкодержатель и переведите его вверх для поднимания или опуска-
ния рычага (3), предусмотренного для установки плашки.
Вставляйте резьбонарезные плашки в количестве, необходимом для соответствую-
щей резьбонарезной головки, до тех пор, пока не услышите, что они зафиксировались.
Удостоверьтесь, что числа на резьбонарезной головке и на плашках находятся с од-
ной стороны.
Переведите его вверх для поднимания или опускания рычага (3), предусмотренного
для установки плашки.
Правильная нарезка резьбы возможна только при условии, что число на прорези
резьбонарезной головки совпадает с числом на плашке!
5.5
Демонтаж и монтаж резьбонарезной головки из либо в продольные салазки
Поверните головку в диагональное положение и выньте ее.
Установите резьбонарезную головку диагонально и выньте ее.
Только когда резьбонарезная головка находится в положении, параллельном плоской
стороне вывода резьбонарезной головки, ее можно монтировать или демонтировать
из машины.
5.6
Изменение размера резьбы
Автоматическая резьбонарезная головка:
Удостоверьтесь, что резьбонарезная головка посажена на инструментальные салазки
и что резьбонарезные плашки соответствуют размеру резьбы.
Вставьте селекторный вывод в селекторный блок с требуемым размером резьбы.
Размер указан на соответствующем селекторном блоке.
Для стандартной резьбонарезной головки:
Выровняйте считывающее устройство рычага (2) в соответствии с заданным значени-
ем на шкале (4).
256
PУCCKИЙ
