Proline 100 HART
5.3
Aansluiten van het instrument
LET OP
Een verkeerde aansluiting brengt de elektrische veiligheid in gevaar!
‣
Alleen opgeleid personeel mag de elektrische aansluiting uitvoeren.
‣
Houd de geldende nationale/plaatselijke installatievoorschriften aan.
‣
Houd de lokale arbeidsveiligheidsvoorschriften aan.
‣
Sluit de randaardekabel altijd als eerste aan voor het aansluiten van andere kabels.
‣
Houd bij toepassing in potentieel explosiegevaarlijke atmosferen, de informatie uit de
instrumentspecifieke Ex-documentatie aan.
5.3.1
Aansluiten van de transmitter
De aansluiting van de transmitter hangt af van de volgende bestelcodes:
• Behuizingsuitvoering: compact of ultra-compact
• Uitvoering aansluiting: instrumentstekker of klemmen
A
1
3

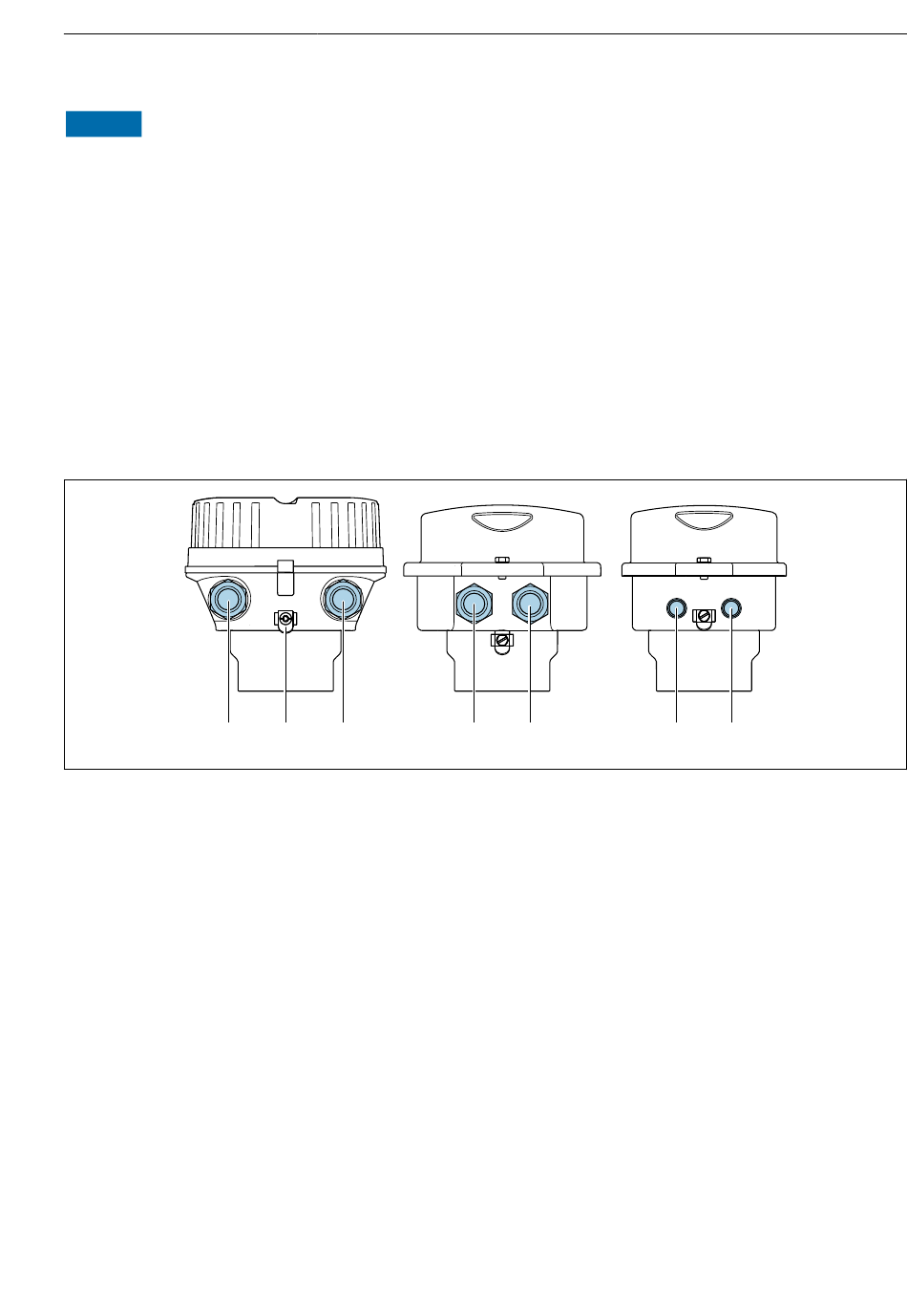

Behuizingsuitvoeringen en uitvoeringen aansluiting
A
Compact, aluminium gecoat
B
Compact hygiënisch, roestvast staal of compact, roestvast staal
C
Ultra-compact hygiënisch, roestvast staal of ultra-compact, roestvast staal
1
Kabelwartel of instrumentstekker voor signaaloverdracht
2
Kabelwartel of instrumentstekker voor voedingsspanning
3
Instrumentstekker voor signaaloverdracht
4
Instrumentstekker voor voedingsspanning
5
Aardklem. Kabelschoenen, pijpclips of aardschijven worden geadviseerd voor optimaliseren van de
aarding/afscherming.
Endress+Hauser
B
5
2
C
1
2
Elektrische aansluiting
3
4
A0016924
15
