4.2.4.2

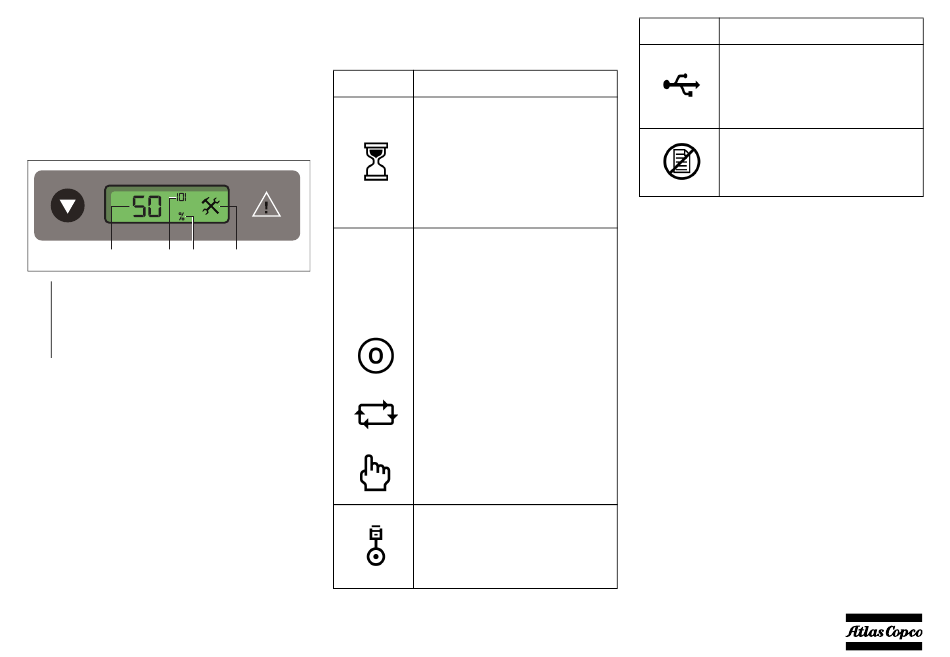

Grafische display
Algemeen
De grafische display van de Qc1011™ toont de
instrumenten en alarmtoestanden op de PAS 4-6-8.
Deze is ingedeeld in vakken voor de instrumenten,
machine, alarmpictogrammen en voor de FPE (Front
Panel Editor).
1
2
3
1
Instrumenten
Front Panel Editor)
2
FPE (
3
Eenheden
4
Pictogram
Overzicht van de pictogrammen
Statuspictogrammen
Display
4
Beschrijving
Timerpictogram
Wanneer de module de motor aan het
aansturen is (opstarten en stopzetten),
wordt in het pictogramvak een
geanimeerd timerpictogram
weergegeven om aan te geven dat er
een timer actief is, bv. aanzwengeltijd,
aanzwengelpauze, enz.
Stopgezet-pictogram
Als er geen alarmen aanwezig zijn,
wordt er een pictogram
weergegeven om aan te geven dat de
motor is stopgezet en in welke
modus de machine staat.
– Stop-modus
– Automatische modus
– Manuele modus
Draaiend-pictogram
Als er geen alarmen aanwezig zijn,
wordt er een geanimeerd pictogram
weergegeven om aan te geven dat de
motor draait.
- 27 -
Display
Beschrijving
USB-pictogram
Als er met de module een USB-
verbinding tot stand werd gebracht,
wordt het USB-pictogram
weergegeven.
Beschadigd geheugen
Wanneer het configuratiebestand of
het motorbestand beschadigd raakt,
wordt dit pictogram weergegeven.
Alarmpictogrammen
Om aan te geven dat het alarm op dat moment actief
is op de controller, wordt een storingspictogram
weergegeven in het pictogramvak.
Voor een overzicht van alle controlleralarmen, zie
hoofdstuk "Controlleralarmen oplossen" op pagina
59.
Achtergrondverlichting
De achtergrondverlichting zal branden als de machine
over
onvoldoende
spanning
voedingsverbinding beschikt terwijl de machine is
ingeschakeld.
Terwijl
de
aangezwengeld is de achtergrondverlichting uit.
op
de
machine
wordt
