Beschrijving van de toetsen
Door het indrukken van de toegewezen toets wordt de gewenste hydrauliek
functie voorgekozen.
Als aansluitend één van de beide pijltjestoetsen (A1, B1) wordt ingedrukt, wordt
de gewenste hydraulische functie uitgevoerd.
Bij een functiestoring: zie „Stroomverzorging herstellen" in het hoofdstuk
"AANBOUW AAN DE TREKKER"
Gewenste hydraulische functie uitvoeren
1. De toegewezen toets indrukken (11-15)
- De in de toets geïntegreerde controlelamp (LED) licht op.
- Door het indrukken van een andere toets wordt de actuele hydraulische-
functie gedeactiveerd en de nieuwe hydraulische functie geactiveerd.
- Het nogmaals indrukken van de toets deactiveert de hydraulische functie
weer.
3. Een van de beide pijltjestoetsen bedienen (A1, B1)
- de gewenste hydraulische-functie wordt uitgevoerd.
4. Hydraulische-functies deactiveren
- Toets indrukken, de geïntegreerde controlelamp (LED) licht niet meer.
- De hydraulische-functie is gedeactiveerd
Om veiligheidsredenen de voorgekozen functie altijd
deactiveren.
Controlelampen (LED)
Als één van de controlelampen (LED) oplicht, is de toegewezen functie ge-
activeerd.
Het voorbeeld op de afbeelding betekent
- De geïntegreerde controlelamp (LED) links boven licht op
- Het zwenken van de linker-maai-unit is geactiveerd.
10 AAN / UIT toets
Belangrijk! Na het uitschakelen van de bedie-
ning (UIT)
- Hydraulisch stuurventiel in de 0-stand zetten.
Dit is zonder meer nodig bij trekkers met een
open hydraulisch systeem; anders sterke olie-
verwarming.
11 Alle maaiers opklappen, laten zakken
• Omschakelen van werk in transportstand en omgekeerd (zie
ook toets 15)
• „load sensing" hydraulisch systeem (LED 11)
12 Frontmaaier heffen laten zakken
13 Linker maaier opklappen, laten zakken

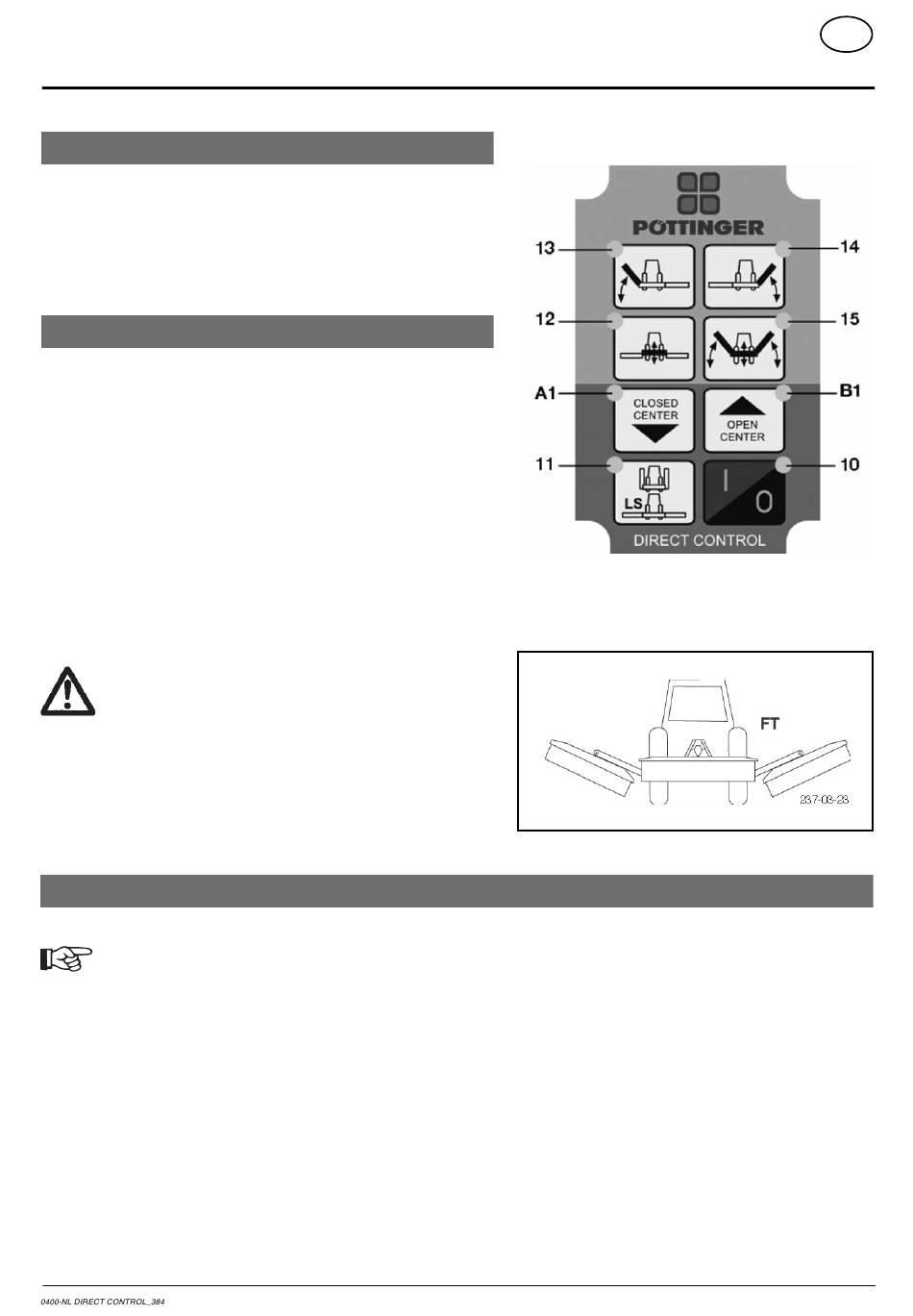

Betekenis van de toetsen op de bedieningskast
BEDIENING „DIRECT CONTROL"
Rotortoerental van de kneuzers 1019 min
14 Rechter maaier opklappen en laten zakken
Rotortoerental van de kneuzers 771 min
15 Alle maaiers in de veldtransportstand opklappen en
laten zakken (Kopakker)
A1 Zwenkbeweging naar beneden „zakken" gesloten
hydraulisch systeem (LED A1)
B1 Zwenkbeweging omhoog „Heffen" open hydraulisch
systeem (LED B1)
- 15 -
NL
-1
/ 844 min
-1
-1
-1
/ 639 min
