- Hoofdframe zo ver laten zakken tot de afvoerbanden op de
steunpoten staan

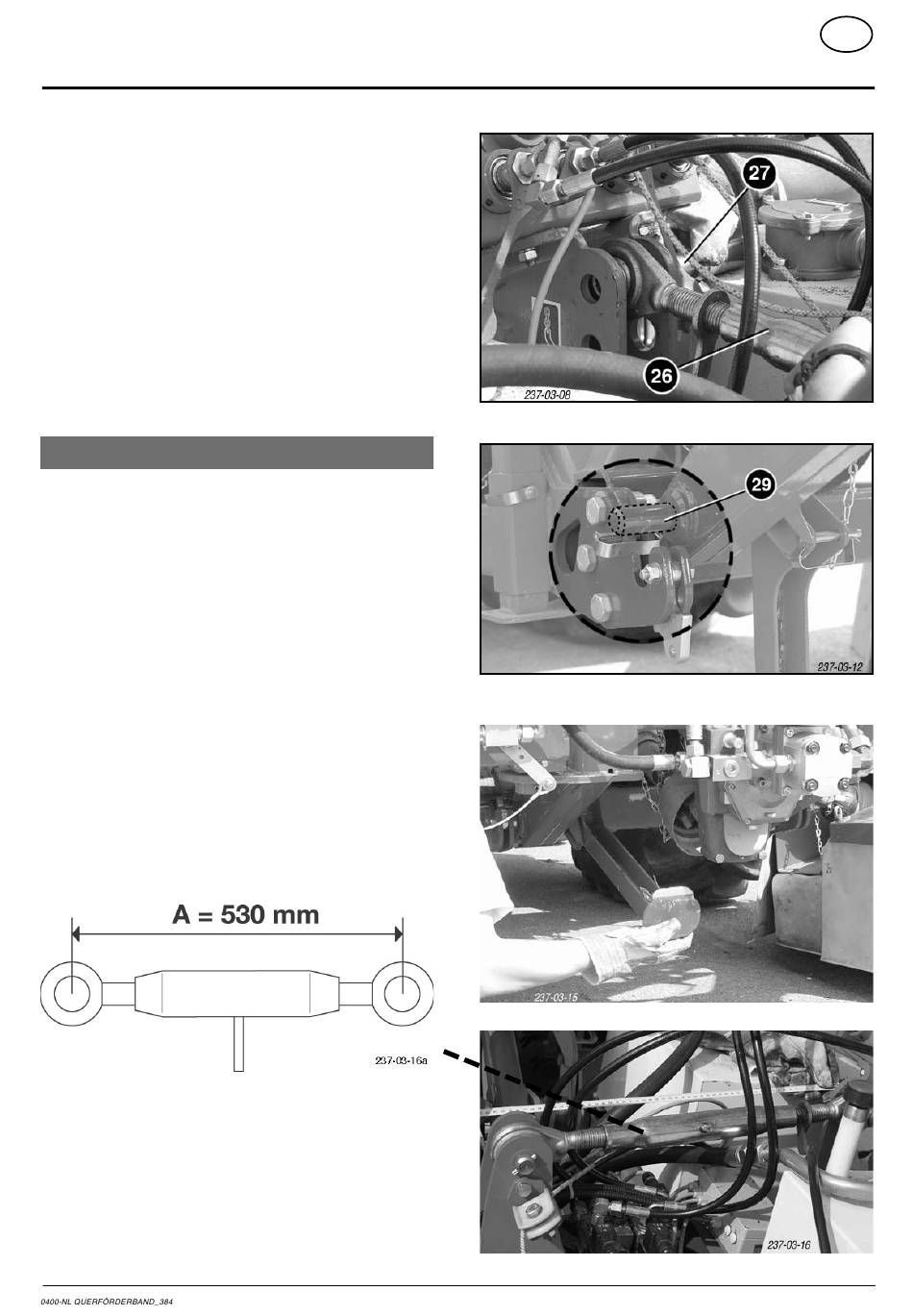

- Topverbinding (26) door het verdraaien de spindel los maken
- Topstangpen (27) verwijderen
- Hydraulische leidingen afkoppelen
- Elektrokabel los maken
- Hoofdframe zo ver laten zakken tot de aankoppelpennen (29) vrij
zijn
- Met de maaiunit een stuk naar voren rijden;
de zijafvoerbanden zijn nu van de maaier gescheiden.
Aanbouw van de zijafvoerband
1. Maaiunit tot aan de zijafvoerband rijden
2. Leidingen aansluiten
- Hydraulische slangen aansluiten
- Elektroverbinding (28) aansluiten
3. Zijafvoerband met de maaiunit verbinden
- Hoofdframe zo ver heffen tot de koppelpennen (29) op de plaats
vallen, aansluitend zo ver heffen tot de steunpoten vrij te bewegen
zijn.
- De beide aankoppelpennen met houder (25) vergrendelen en met
trekkersplitpen (24) borgen.
- Aftakas (GW) aanbouwen.
- Middelste steunpoten opklappen en borgen (3x).
- Hoofdframe zo ver laten zakken tot de topstangpen in de boringen
kan worden gestoken.
- De topstangpennen met de splitpen borgen
- Topstanglengte (A = 530 mm) instellen door het verdraaien van
de
spindel.
5. De beide maaiers zo ver heffen tot de steunpoten vrij
zijn te bewegen
- Steunpoten opklappen en borgen (2x)
ZIJAFVOERBAND
- 40 -
NL
