Aanhangsel - B

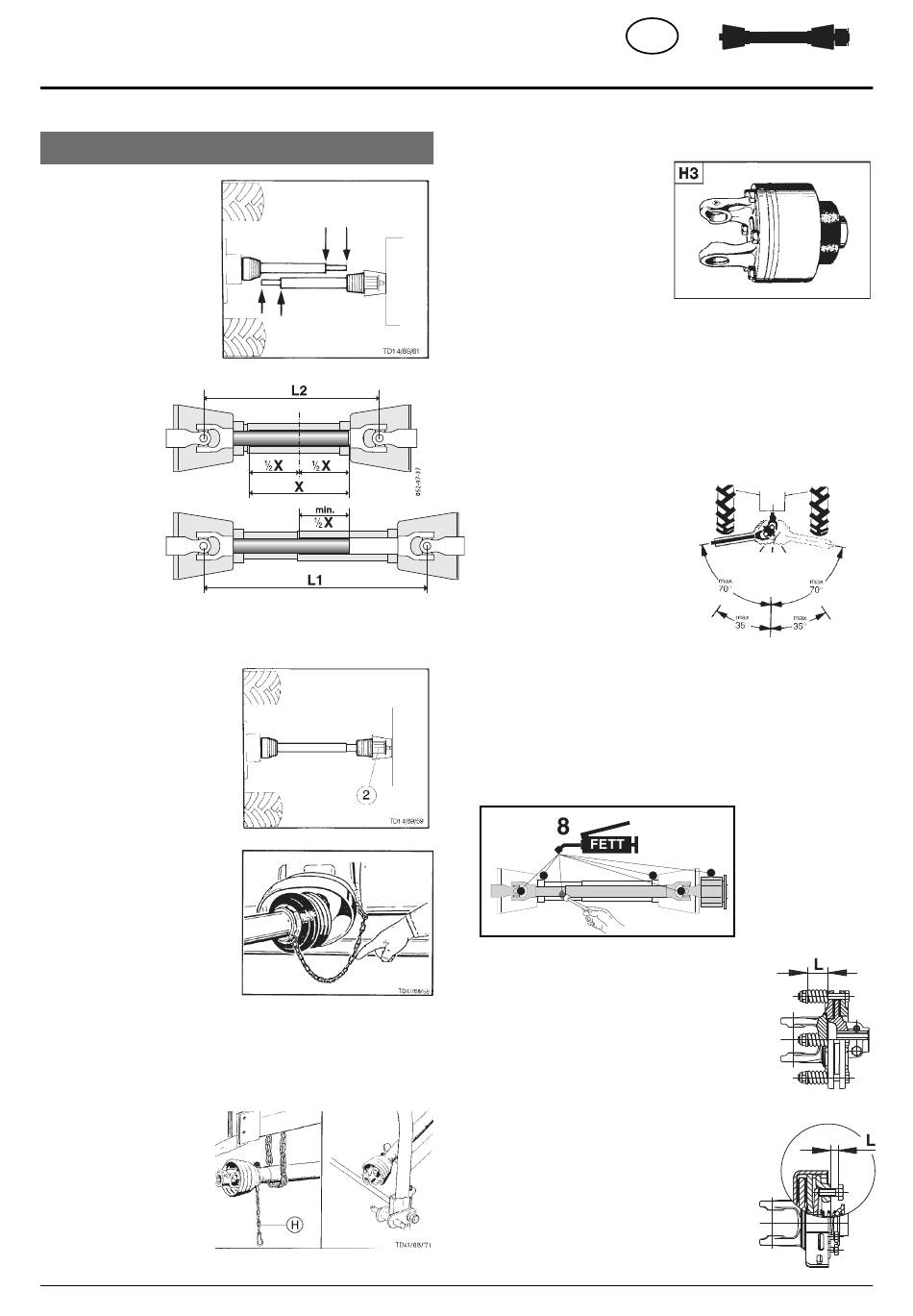

AFTAKAS
Let op! Gebruik de mee-
geleverde aftakas met stil-
staande beschermbuizen.
Het gebruik van andere
aandrijfassen is niet toe-
gestaan.
aftakas aanpassen
De juiste lengte wordt
bepaald door de aftakas-
helften naast elkaar te
houden.
HET AFKORTEN
- om de lengte aan
te passen, de
beide aftakashelf-
ten in de positie
van de kortste
afstand (L2)van
de aftakaseinden
tov. elkaar, naast
elkaar houden en
aftekenen.
Let op!
• lengte (L1) niet overschrijden
- Zo groot mogelijke overlapping (min.
• binnenste- en buitenste- beschermbuis met gelijke lengte in-
korten.
• Slipkoppeling (2) aan de ma-
chinezijde monteren.
• Voor elk gebruik de aftakas
controleren, of de gaffels goed
vergrendeld zijn.
Blokkeerketting
- beschermbuis van de aftakas
borgen tegen meedraaien.
Let erop dat de ketting vol-
doende lengte heeft voor
de bewegingen van de
kruiskoppelingsas.
TIJDENS HET WERK
Tijdens het werken met de ma-
chine mogen de voorgeschreven
toerentallen niet overschreden
worden.
- nadat de aftakas is uitgeschakeld kunnen sommige machines
noch lange tijd door blijven draaien door de massa van sommige
onderdelen(maaiers, hakselaars,persen etc.).Gedurende deze
tijd niet dicht bij de machine komen. Wanneer alle delen volledig
stilstaan kan pas aan de machine gewerkt worden.
- wanneer de machine wordt afgekoppeld moet de aftakas volgens
voorschrift afgelegd wor-
den resp. door een ket-
ting bevestigd worden.
Blokkeerketting (H) niet
voor het ophangen van
de aftakas benutten.
0000_NL-GELENKWELLE_BA-ALLG
1
/
X) nastreven.
2
- B 1 -
AFTAKAS
NL
1) Gebruiksinstructie voor een nokkenschakelkoppeling:
De nokkenschakelkoppeling
is een beveiliging, die het
draaimoment bij overbelasting
tot "nul" reduceert. De
uitgeschakelde koppeling kan
weer ingeschakeld worden als
de aftakasaandrijving wordt
uitgeschakeld. Het inschakel-
toerental van deze koppeling
ligt onder de 200 omw./min.
LET OP !
De nokkenschakelkoppeling van de aftakas is geen
"beladingsgraadmeter". Het is een echte beveiliging, die Uw
machine beschermen moet tegen beschadigingen. Door
gevoelsmatig te werken voorkomt U veelvuldig uitschakelen van
de koppeling en behoedt hem en de machine voor onnodige
slijtage.
2) Groothoekkoppeling:
Maximale verdraaiing tij-
dens het werk en niet
ingeschakeld 70 graden.
3) Normale koppeling:
Maximale verdraaiing niet
ingeschakeld 90 graden,
tijdens het werk maximaal
35 graden.
ONDERHOUD
Versleten beschermdelen direct vernieuwen.
- bij het in bedrijf stellen en na alle 8 werkuren de kruiskoppelingsas
doorsmeren met een kwaliteitsvet.
- gedurende langere rustperiodes aftakas schoonmaken en
doorsmeren.
h
• Belangrijk voor aftakassen met een
platenslipkoppeling.
Bij de eerste maal in gebruikname en na langere
tijd buiten gebruik te zijn, de platenslipkoppeling
op goede werking controleren.
a.) Maat „L" aan drukveer bij K90, K90/4 en K94/1
resp. aan stelschroef bij K92E en K92/4E
vaststellen.
b.) Schroeven losdraien, waardoor de frictie-
platen ontlast worden. Koppeling door-
draaien.
c.) Schroeven op maat „L" instellen.
Koppeling is weer gebruiksklaar.
T i j d e n s w i n t e r
- w e r k z a a m h e d
e n de beschermbuizen
invetten om te voor-
komen dat ze vast-
vriezen.
K90,K90/4,K94/1
K92E,K92/4E
