HDMI-connector
Tabel 15.
HDMI-connector.
Pennummer
Zijde met 19 pennen van de aangesloten signaalkabel
1
TMDS DATA 2+
2
TMDS DATA 2 SHIELD
3
TMDS DATA 2-
4
TMDS DATA 1+
5
TMDS DATA 1 SHIELD
6
TMDS DATA 1-
7
TMDS DATA 0+
8
TMDS DATA 0 SHIELD
9
TMDS DATA 0-
10
TMDS CLOCK+
11
TMDS CLOCK SHIELD
12
TMDS CLOCK-
13
CEC
14
Gereserveerd (N.C. op apparaat)
15
DDC-KLOK (SCL)
16
DDC-GEGEVENS (SDA)
17
DDC/CEC-aarde
18
+5 V STROOM
19
DETECTIE VAN AANSLUITING
Over uw monitor
18

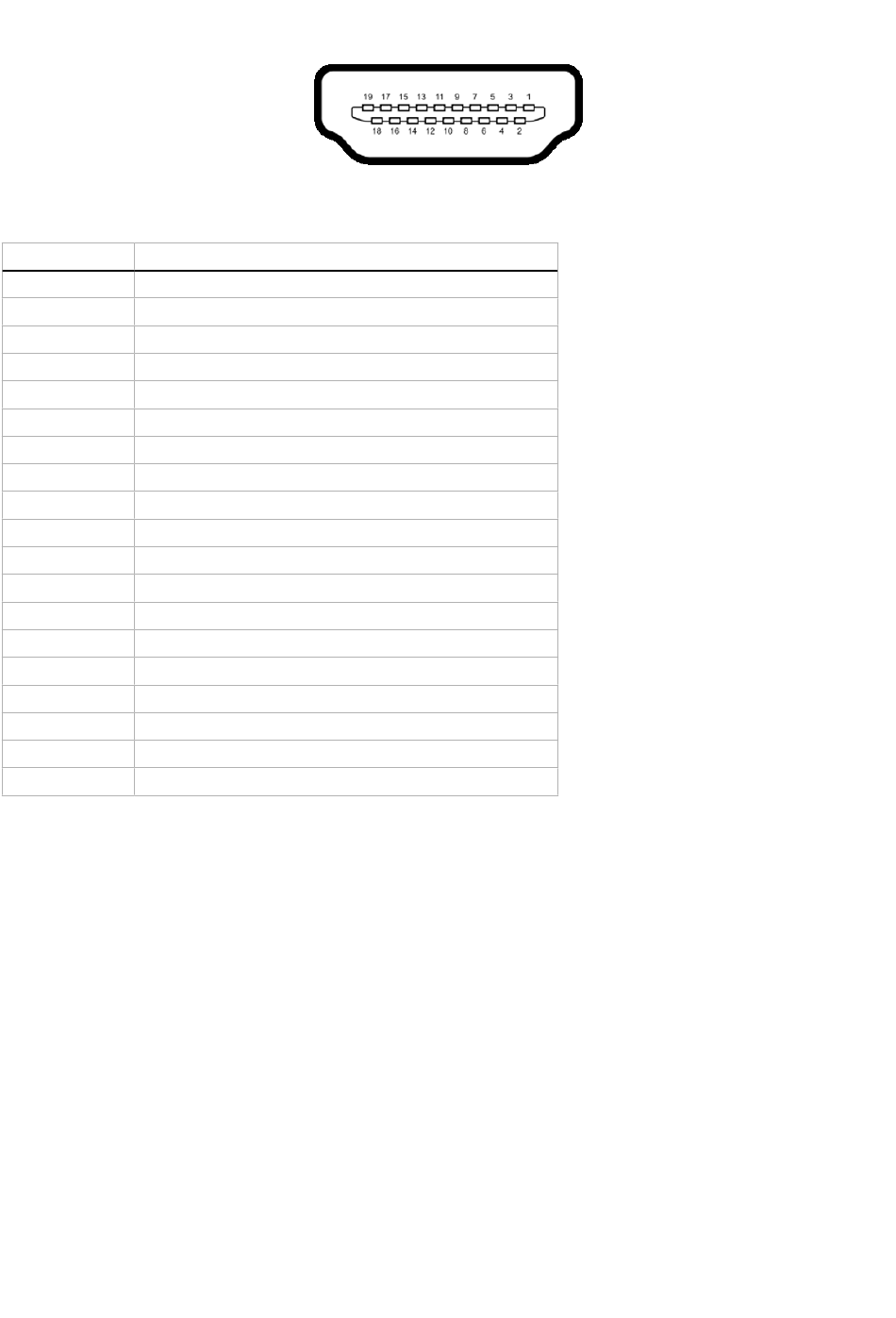

Afbeelding 8.
HDMI-connector
