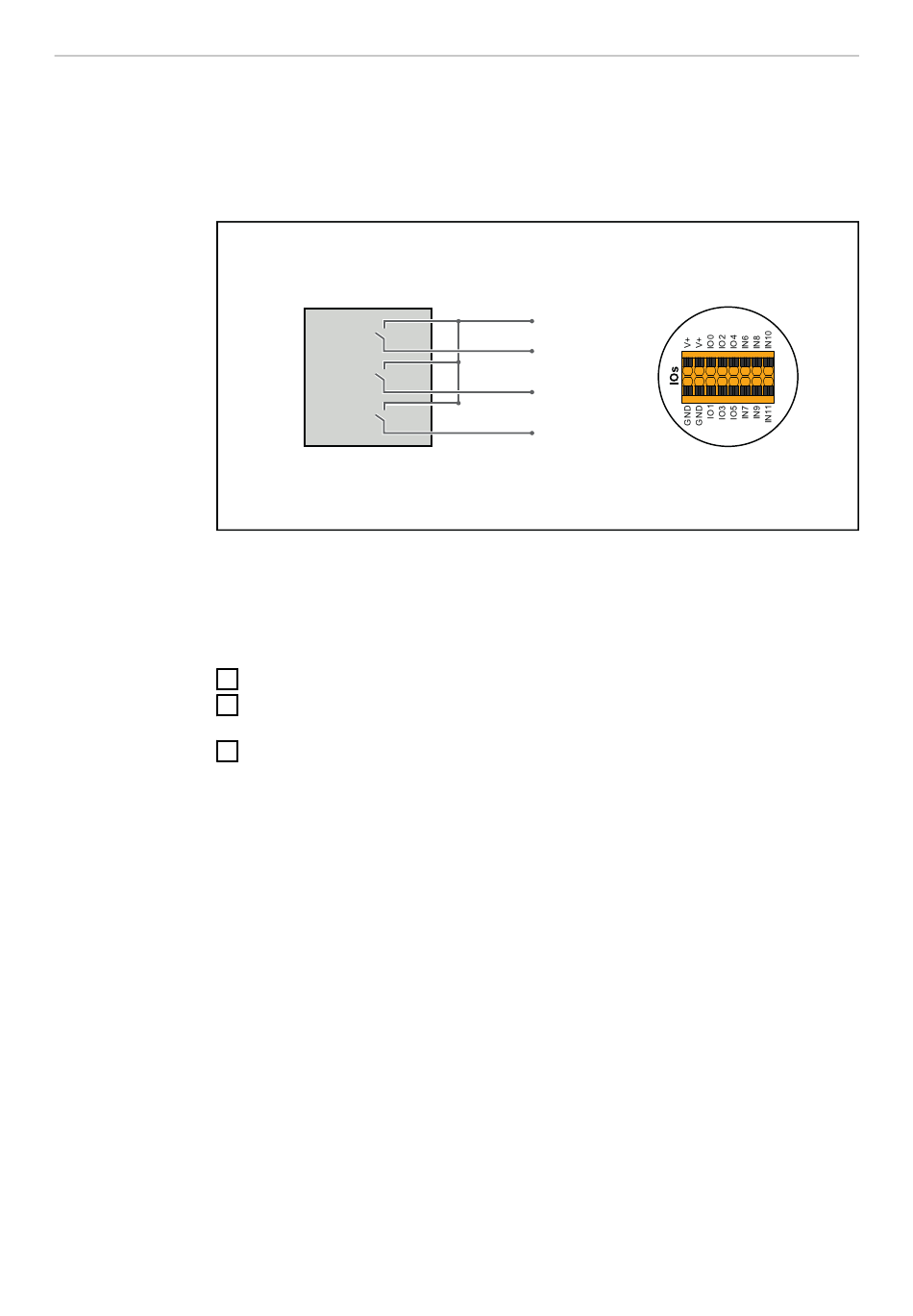

Aansluitschema
De rimpelstroomsignaalontvanger en de I/O-aansluitklemmen van de omvormer
- 3 relais
kunnen volgens het aansluitschema met elkaar worden verbonden.
Voor afstanden van meer dan 10 m tussen de omvormer en de rimpelstroomsig-
naalontvanger wordt minstens één CAT 5 STP-kabel aanbevolen en moet de af-
scherming aan één uiteinde worden aangesloten op de insteekaansluitklem van
het datacommunicatiegedeelte (SHIELD).
(1)
(2)
Vooraf geconfigureerd bestand gebruiken voor het 3-relaisbedrijf:
1
2
3
ü
122
(1)
60 %
30 %
0 %
Rimpelstroomsignaalontvanger met 3 relais, voor begrenzing van het wer-
kelijke vermogen.
I/O's van het datacommunicatiegedeelte.
Download het bestand (.fpc) onder
Upload het bestand (.fpc) door in het menu
knop
Importeren
te klikken.
Klik op de knop Opslaan.
De instellingen voor het 3-relaisbedrijf zijn opgeslagen.
(2)
V+
IN8
IN9
IN10
3-relaisbedrijf
op het eindapparaat.
I/O-vermogensbeheer
op de
