Accucommuni-
1
catiekabel aan-
sluiten
2
Door Fronius aanbevolen bekabelingsvoorbeeld, zie pagina 183.
Afsluitweerstan-
De installatie kan zonder afsluitweerstanden functioneren. In verband met inter-
den
ferentie is het voor een goede werking echter aan te bevelen afsluitweerstanden
te gebruiken volgens onderstaand overzicht.
Zie voor toegestane kabels en maximale afstanden het hoofdstuk
kabels voor datacommunicatie-aansluiting
BELANGRIJK!
Afsluitweerstanden die niet zijn ingesteld zoals afgebeeld, kunnen storingen ver-
oorzaken in de datacommunicatie.
80

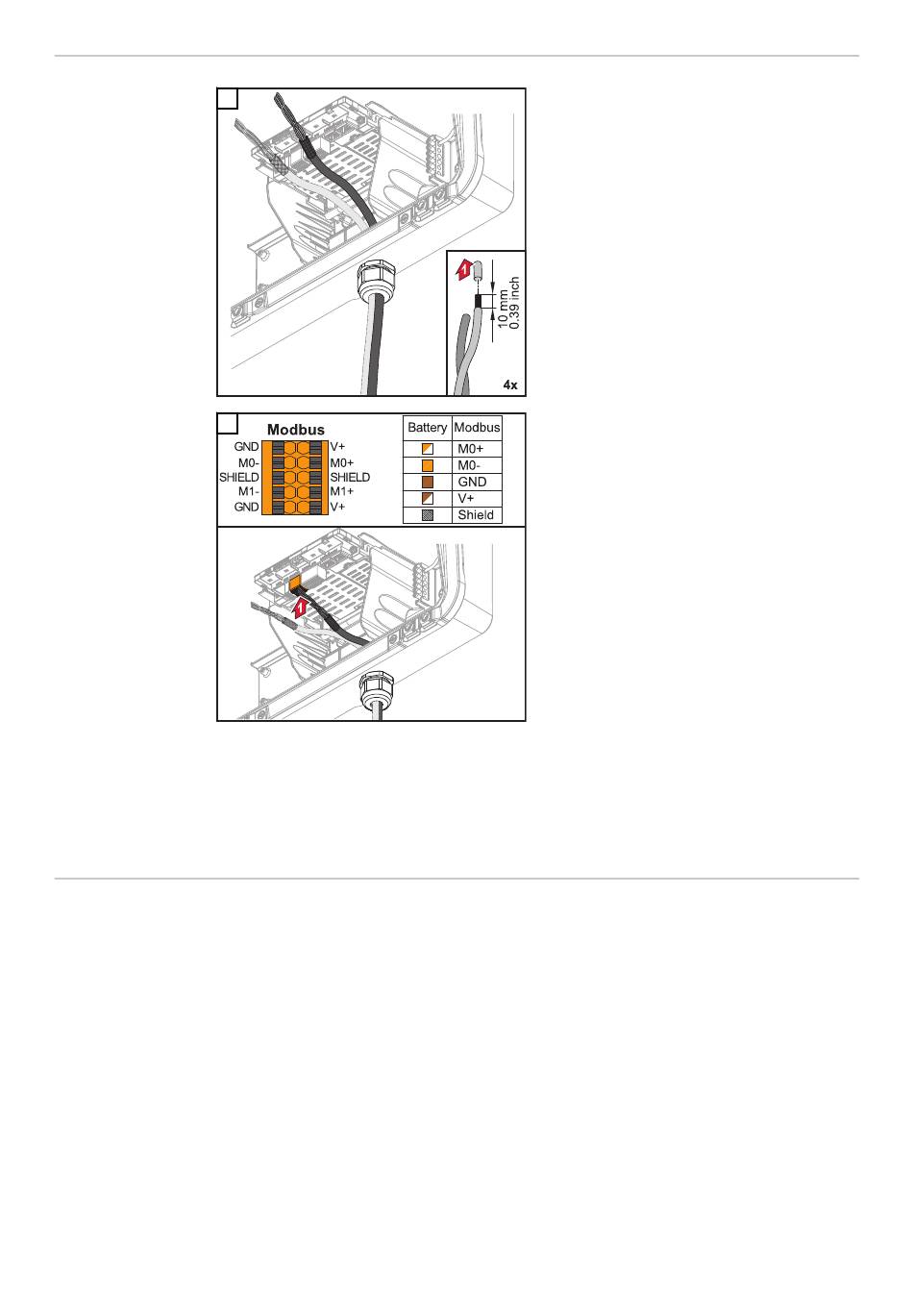

Strip 10 mm van de isolatie van de en-
kele draden en breng indien nodig ade-
reindhulzen aan.
BELANGRIJK!
Verbind de enkele draden met een
overeenkomstige adereindhuls als
meerdere enkele draden op een ingang
van de insteekaansluitklemmen wor-
den aangesloten.
Steek de kabels in de bijbehorende
aansluitingen en controleer of de ka-
bels op hun plaats blijven zitten.
BELANGRIJK!
Gebruik voor het aansluiten van 'Gege-
vens +/-' en 'Inschakelen +/-' alleen ge-
draaide kabelparen, zie het hoofdstuk
Toelaatbare kabels voor datacommu-
nicatie-aansluiting
op pagina 55.
Verdraai de afscherming van de kabel
en steek deze in de connector
'SHIELD'.
BELANGRIJK!
Als een afscherming verkeerd is
geïnstalleerd, kan dit leiden tot versto-
ring van de datacommunicatie.
op pagina 55.
Toelaatbare
