LED-statusweergave
Schematische
Op pin V+ / GND kan met een externe voedingseenheid een spanning in het be-
schakeling van
reik van 12,5 - 24 V (+ max. 20%) aan het stroomnetwerk worden teruggeleverd.
I/O
De uitgangen IO 0 - 5 kunnen vervolgens met de teruggeleverde externe span-
ning worden bediend. Per uitgang mag maximaal 1 A worden teruggeleverd, waar-
bij in totaal max. 3 A toegestaan is. De afzekering moet extern zijn.
36

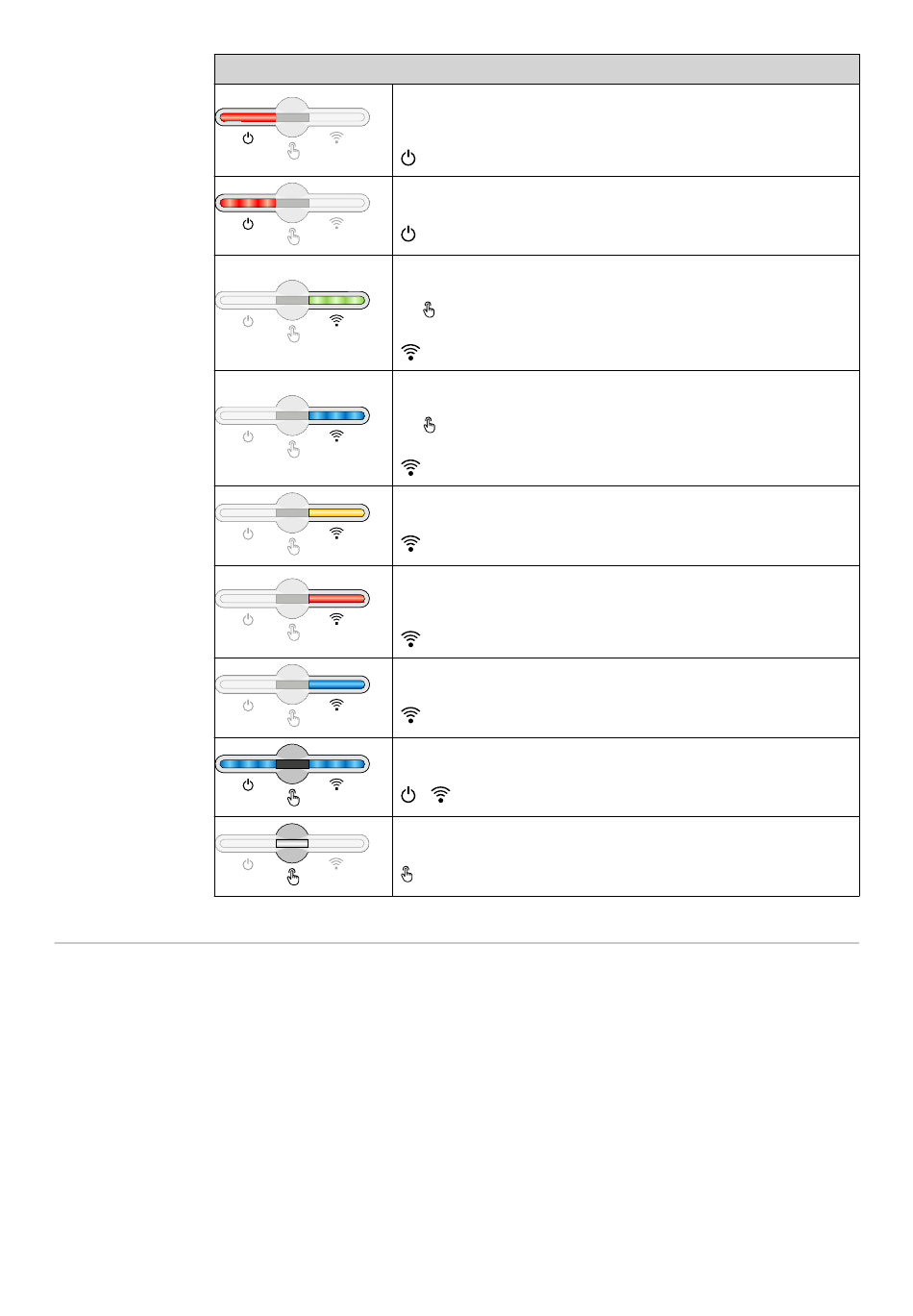

De omvormer geeft een kritische status aan en er vindt
geen teruglevering van elektriciteit plaats.
brandt rood
De omvormer geeft een noodstroomoverbelasting aan.
knippert rood
De netwerkverbinding wordt via WPS tot stand ge-
bracht.
2x
= WPS-zoekmodus.
knippert groen
De netwerkverbinding wordt via WLAN AP tot stand ge-
bracht.
1x
= WLAN AP-zoekmodus (30 minuten actief).
knippert blauw
De netwerkverbinding is niet geconfigureerd.
brandt geel
Er wordt een netwerkfout weergegeven; de omvormer
werkt storingsvrij.
brandt rood
De netwerkverbinding is actief.
brandt blauw
De omvormer voert een update uit.
/
knipperen blauw
Er is een servicemelding aanwezig.
brandt wit
