5. Opbouw
BELANGRIJK
Draai de schroeven beurtelings en gelijkmatig vast.

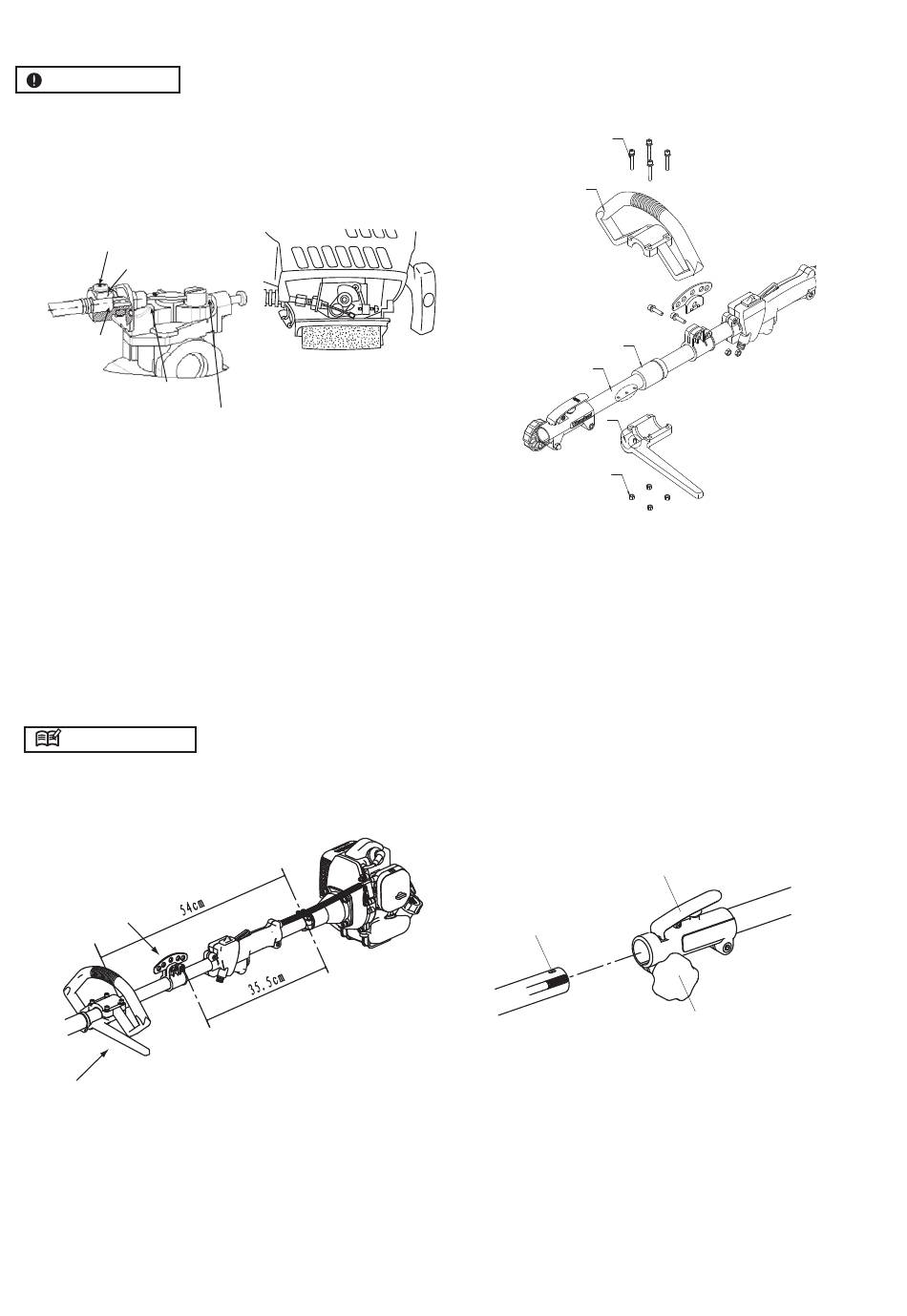

AANSLUITEN VAN DE GASKABEL
1. Verwijder het luchtfilterdeksel.
2. Sluit het uiteinde van de gaskabel aan op het gewricht aan
de bovenkant van de carburateur.
M3-schroef
Regelaar
Steek de kabel
helemaal in
de regelaar.
Volledig open
stopper
1. Verbind de gaskabel met de carburator. Steek de kabel
helemaal in de regelaar. Bevestig de gaskabel door de M3-
schroef aan te halen. <Aanhaalmoment: 0,4 - 0,8 Nm>
2. Wanneer u de gashendel vastgrijpt, zorgt u ervoor dat de
stopplaat van de carburator contact maakt met de
"stelschroef voor stationairloop" en dat de zwaaiarm van de
carburator contact maakt met de "volledig open stopper".
AANSLUITEN VAN DE SCHAKELAARDRADEN
•
Verbind de schakelaardraden van de motor met die van de
basiseenheid. Sluit de draden van dezelfde kleur op elkaar
aan.
OPHANGPUNT
OPMERKING
Bevestig de ophangpunt zoals
wordt aangegeven op de
onderstaande illustratie.
Ophangpunt
Handgreep
Stelschroef voor stationairloop
Bevestig de hendel zoals wordt aangegeven op de
onderstaande illustratie.
6
5
3
2
1. Installeer de 4 buitenste zeskantmoeren (#1) op de
onderste handgreep (#2)
2. Installeer de onderste handgreep met de buitenste
zeskantmoeren op de rubberen demper van de hoofdstang
(#4) en pas de positie vervolgens aan zodat de borgpin op
de onderste handgreep in het gat van de hoofdbuis past
(nr. 3). Er zijn 3 pingaten op de hoofdstang, die kunnen
worden geselecteerd op basis van handcomfort (de
stippellijn in de afbeelding)
3. Monteer de bovenste handgreep (#5) en de onderste
handgreep en draai ze vast met 4 inbusbouten (#6) om de
handgreep aan de hoofdstang te bevestigen.
MONTEREN VAN HET HULPSTUK
C
OM DE WERKENDE SCHACHT AAN TE
SLUITEN OP DE HOOFDAS
Los van de draaiende moer ( A ) en druk op de "
Push" knop ( B ) .
Steek de werkende as in de connector en laat de
" Push " -knop ( B ) , zorg ervoor dat de " Push"
knop sloten het gat ( C) op de werkende as.
Bevestig de draaiende moer ( A ) .
NL 91
4
1
B
A
