4. Enfichez le connecteur du câble plat dans l'ensemble et assurez-vous que le verrouillage est
bien enclenché.
5. Pour le jeu de pièces de rechange NR-PL-
DCEMV5M-01 ; NR-PL-DCEMV5-01 : vissez la
cosse d'extrémité à l'aide des vis du contenu de
livraison (TX20, couple de serrage : 6,0 Nm (53,1
in-lb)). Ce faisant, respectez le bon angle de la
cosse d'extrémité (BU = bleu, BK = noir).
6. Pour le jeu de pièces de rechange NR-PL-
DCEMV41-1/NR-PL-DCEMV-M-41-1 : vissez la
cosse d'extrémité à l'aide des vis du contenu de
livraison (TX20, couple de serrage : 6,0 Nm (53,1
in-lb)). Ce faisant, respectez le bon angle de la
cosse d'extrémité (BU = bleu, BK = noir).

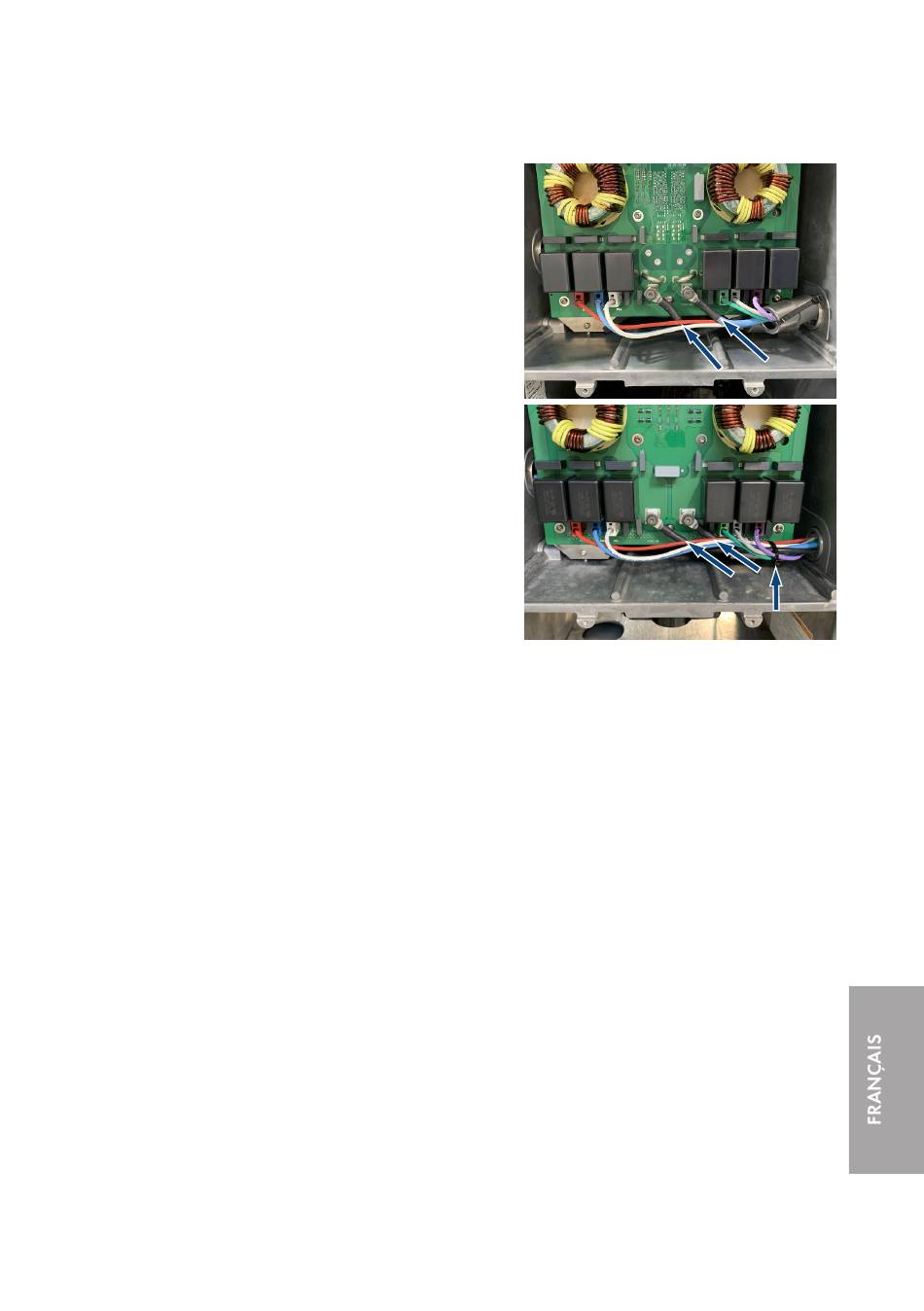

7. Remarque relative au jeu de pièces de rechange NR-PL-DCEMV41-1/NR-PL-DCEMV-
M-41-1 : fixez les câbles à l'aide de l'attache-câbles fourni comme sur l'illustration.
8. Assurez-vous que tous les raccordements du module de construction remplacé sont corrects.
9. Positionnez le couvercle du boîtier sur la Power Unit DC et vissez tout d'abord les vis en haut à
gauche et en bas à droite, et ensuite les autres vis en croix (TX25) (couple de serrage : 6 Nm
(53 in-lb)).
10. Mettez l'onduleur en service (voir chapitre 8, page 164).
7
Remplacement de l'ensemble DST
7.1
Contrôle du nouvel ensemble
Pour vous assurer que le remplacement de l'ensemble puisse être effectué, vous devez vérifier l'état
du nouvel ensemble avant de démonter l'ensemble défectueux.
Procédure :
1. Retirez l'ensemble de l'emballage avec précaution vers le haut. Veillez ce faisant à ne pas
endommager ou encrasser la pâte thermique.
2. Vérifiez l'absence de dommages, de saletés et de dessèchements sur le motif de la pâte
thermique au dos de l'ensemble.
Instructions de remplacement
7 Remplacement de l'ensemble DST
STP50-DC-EMV-DST-RM-xx-12
155
