SMA Solar Technology AG

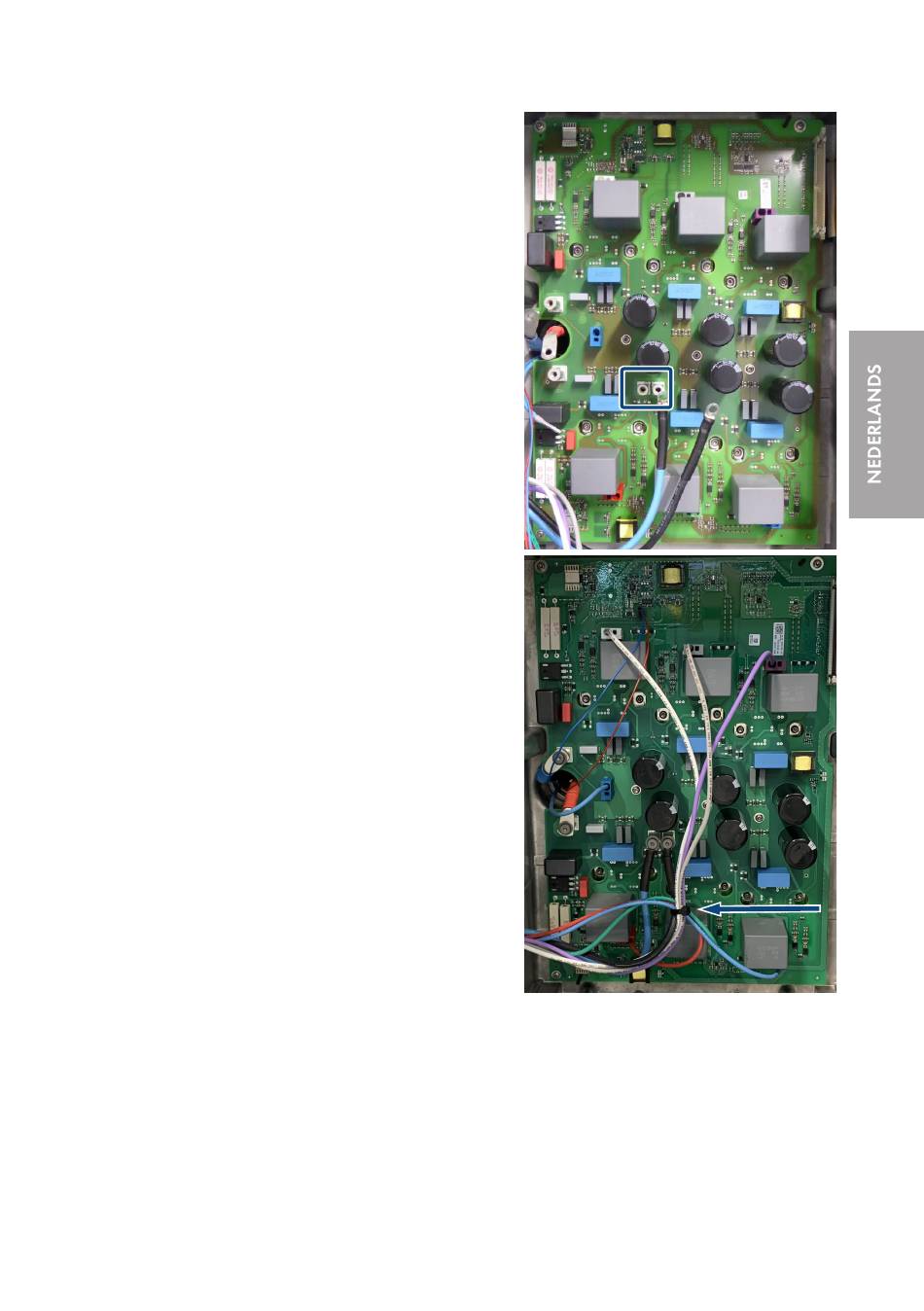

9. Schroeven op de 2 vermogensverbindingen
vastschroeven (TX20, koppel: 6,0 Nm (53,1 in-lb)).
Op de toekenning van de blauwe en de zwarte
ader hoeft niet te worden gelet, omdat beide
aansluitingen onderling zijn verbonden.
10. Kabel (1 rood, 2 lichtblauw, 1 wit, 1 groen, 1 zwart
en 1 lila) in de klemmen op de module steken en
waarborgen, dat alle kabel goed vastzitten.
11. Aanwijzing: de kabels zoals op de afbeelding met de meegeleverde kabelbinders fixeren.
12. Alle stekkers op de module steken en waarborgen, dat de vergrendelingen van de bandkabel
zijn vergrendeld en de 2-polige stekkers met beide contacten zijn aangesloten.
13. DC-EMV-module inbouwen (zie hoofdstuk 6.2, pagina 208).
Vervangingshandleiding
7 Vervangen DST-module
STP50-DC-EMV-DST-RM-xx-12
217
