SMA Solar Technology AG
11. Extrair o módulo CC CEM do inversor. Para isso, segurar o módulo exclusivamente na área
operacional (ver capítulo 6.2, página 263) e garantir que o ventilador na parte de trás da
chapa de suporte não danifica o módulo DST no inversor.
12. Se for necessário substituir o módulo DST, efetuar agora a substituição do módulo DST (ver
capítulo 7, página 264). Se for necessário substituir apenas o módulo CC CEM, prosseguir
com a montagem do módulo CC CEM (ver capítulo 6.2, página 263).
6.2
Montar o módulo CC CEM

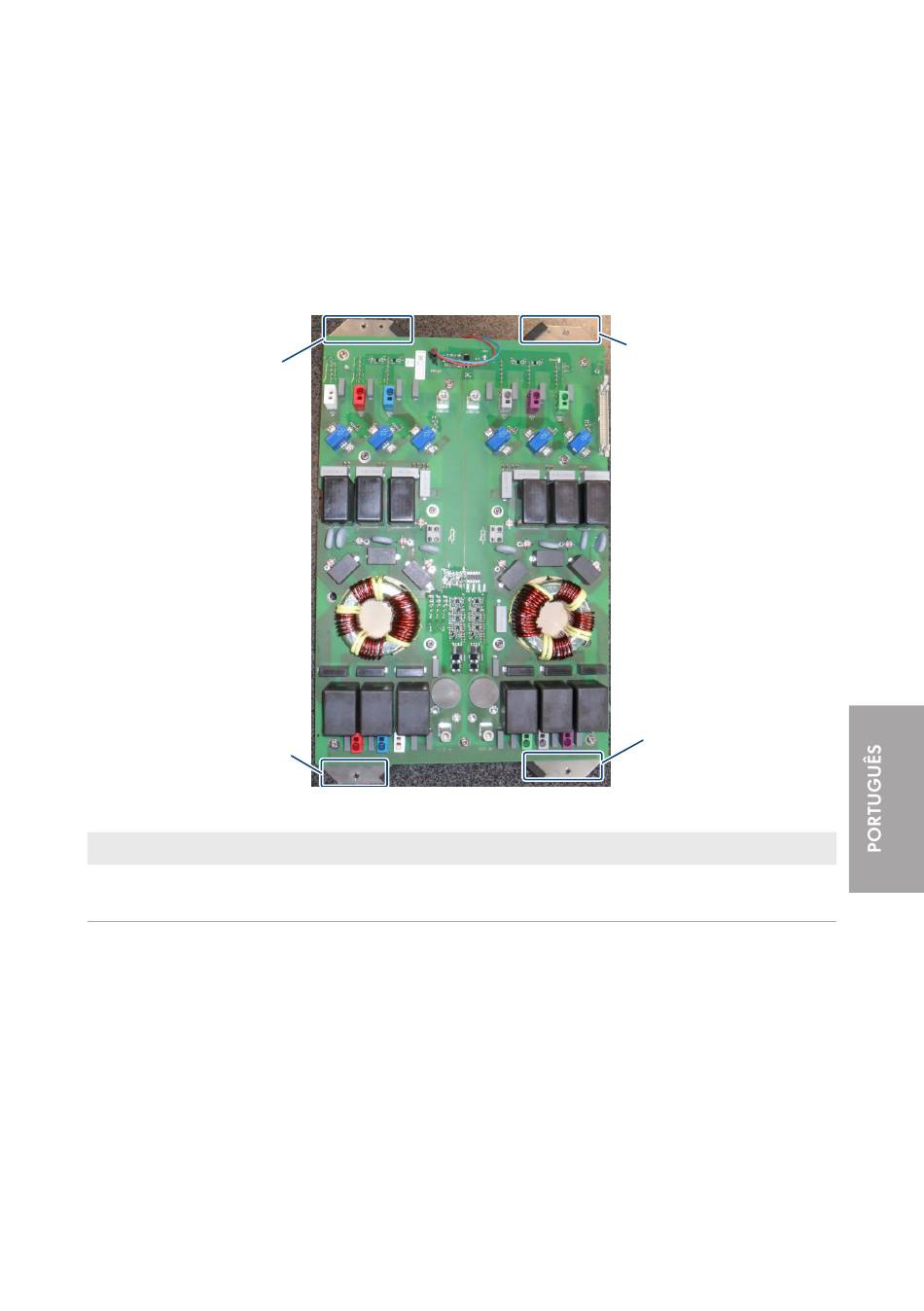

Figura 2 : Área operacional do módulo CC CEM
Posição
Designação
A
Tocar no módulo apenas na área marcada ou na chapa situada por baixo
do módulo
Adicionalmente, as arestas protegidas da placa de montagem por trás do módulo podem ser
usadas para o manuseamento.
Não é permitido tocar na área restante. O módulo pode ficar danificado devido ao toque.
Procedimento:
1. Alinhar o módulo e inserir no inversor. Para isso, segurar o módulo exclusivamente na área
operacional, encaixar os furos na placa de montagem nos espaçadores e garantir que os
cabos não ficam entalados por baixo da placa de montagem.
2. Aparafusar os 4 parafusos de fixação do módulo (TX20, binário: 3,5 Nm (31,0 in-lb)).
3. Soltar os cabos (respetivamente vermelho, azul-claro, branco, verde, preto e roxo) em cima e
em baixo do módulo, encaixar nos terminais e garantir que todos os cabos estão bem presos.
Manual de substituição
A
A
6 Substituição do módulo CC CEM
A
A
STP50-DC-EMV-DST-RM-xx-12
263
