Lucht-naar-water warmtepomp
Inhoudsopgave

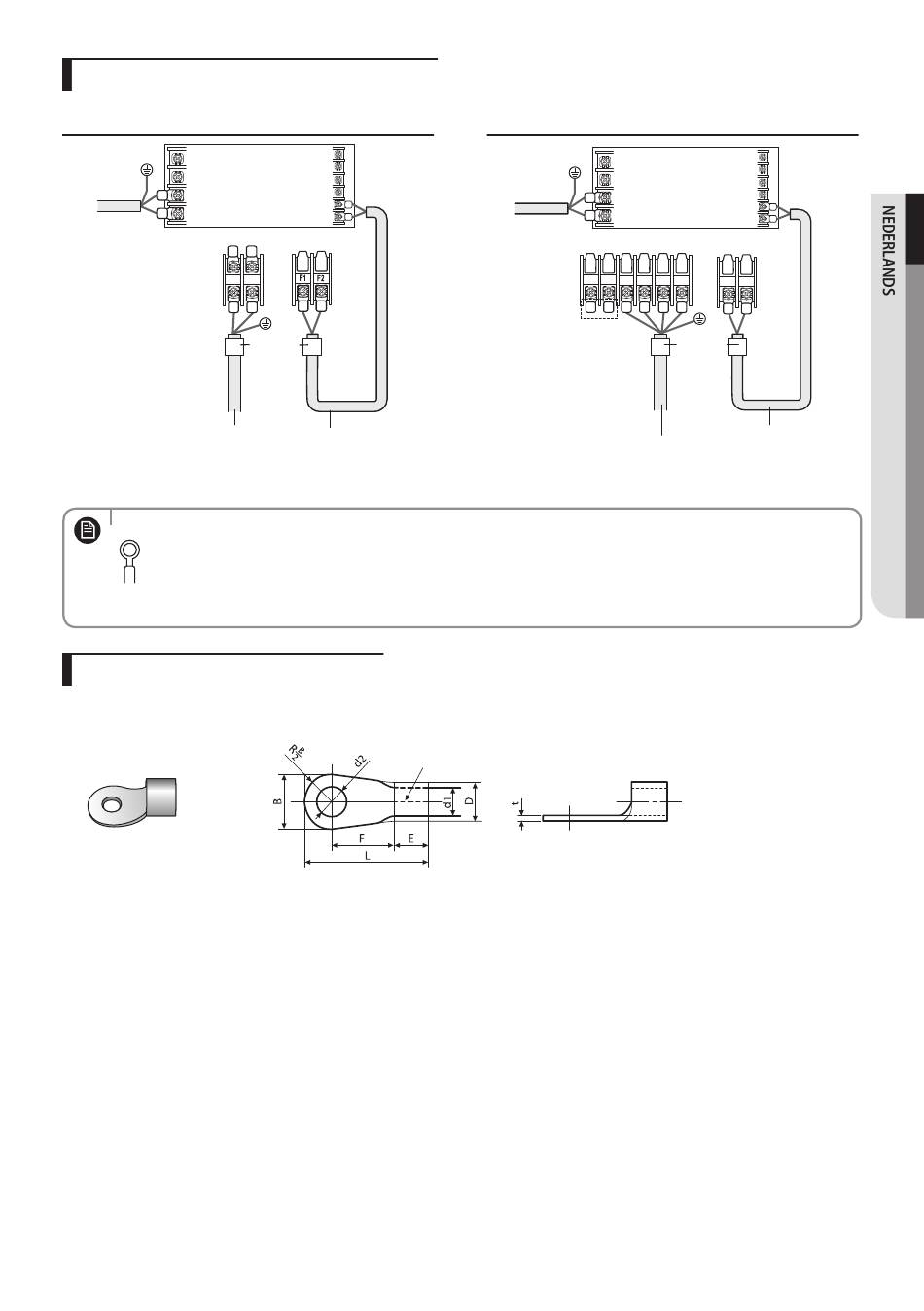

Bedradingsschema van verbindingskabel
1 fase
Besturingsmodule
L
N
L
Hoofdstroomsnoer
• Leg de bedrading zo dat de voorkap niet ophoog komt wanneer u bedradingswerkzaamheden uitvoert en
bevestig de voorkap zorgvuldig .
OPMERKING
• De aardingsdraad voor de binnenunit en het verbindingssnoer met de buitenunit moeten worden
aangesloten op een vertinde zachtkoperen oogaansluiting met een schroefgat (NIET MEEGELEVERD MET DE
ACCESSOIRES VOOR DE UNIT) .
De voedingsaansluiting aansluiten
f Sluit de snoeren aan op de ronde klemaansluiting op het klemmenbord .
f
f Scherm een ronde kabelschoen en een aansluitdeel van het stroomsnoer af en sluit aan .
f
F2
F1
N
Kabelbinder
Communicatiekabel
Zilversoldeer
3 fase
Besturingsmodule
L
N
1(L) 2(N)
L1(R)
L2(S)
L3(T)
Niet in
gebruik
Hoofdstroomsnoer
F2
F1
N
F1
F2
Kabelbinder
Communicatiekabel
37
